M12 V4A X 10Gbit Ethernet Kabelverschraubung

M12 V4A X 10Gbit Ethernet Kabelverschraubung

inkl. MwSt. zzgl. Versandkosten

Leeren
Artikelnummer: n. v. Kategorie: M12 X-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

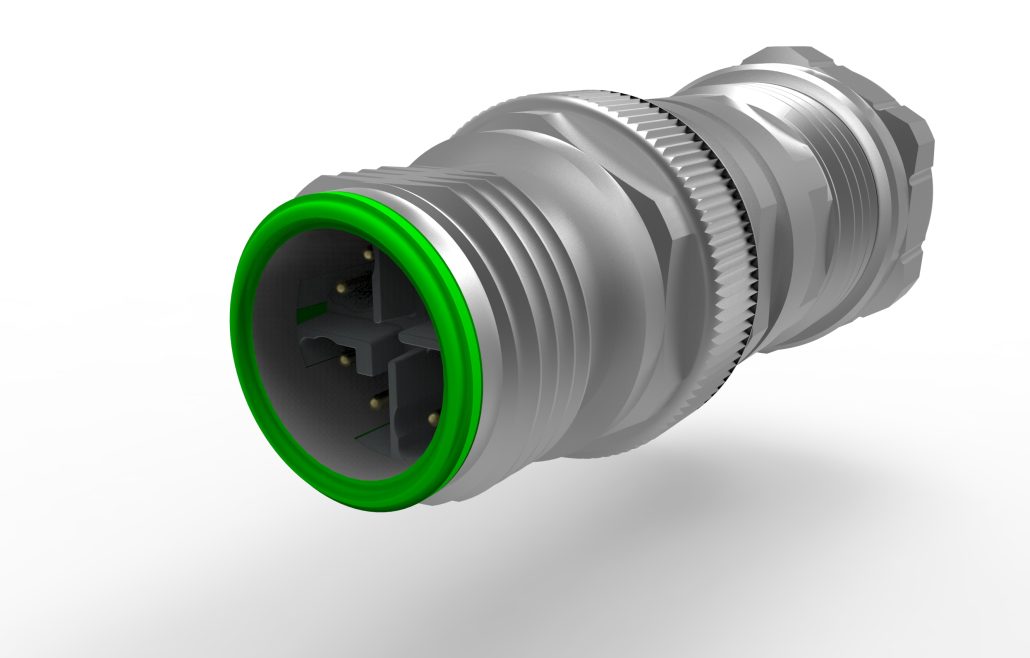

M12 V4A X 10Gbit Ethernet Kabelverschraubung

Geschirmt und breiter Kabelklemmbereich 4 – 9 mm

Der 8-polige M12 KV in X-Codierung ist mit dem vollgeschirmten Edelstahl-Gehäuse in V4 für sehr robuste HiSpeed Ethernet und Profinet Applikationen und mittels der gederhten Crimkontakte und der geschirmten Zugentlastung in V4A die funktionssichere Lösung. Zudem ist sie mit zwei sehr breiten Kabelklemmbereichen von 4 – 6.5 und 5.5 – 9 mm universell  für alle gängigen Ethernet-Kabel einsetzbar.

  • Der zuverlässige M12 CAN/DeviceNet und Ethernet Power Feldanschluss
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Sichere Zugentlastung und  Schirmanbindung mit Kabelverschraubung
  • Grosser  Kabelklemmbereich von 4 – 9mm / 4 – 6,5 und  5,5 – 9 mm
  • Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
  • Zertifizierte Kunststoffe n EN 45 545 für Bahnanwendungen
  • Einfache Montage durch wenig Einzelteile
  • Die Crimpkontakte AWG 22 – 28 sind separat zu bestellen
  • Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
  • Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 44-900123-050

Technische Daten

Steckverbinder M12 gemäß IEC 61076-2-101
Codierung-Polzahl X-8
Strombelastbarkeit 0,5 A
Bemessungaspannung 48 V
Durchgangswiderstand ≤ 5 mΩ
Isolationswiderstand ≥ 100 MΩ
Überspannungskategorie III
Verschmuzungsgrad 3
Kategorie Cat 6A
Datenübertragungsrate Bis zu 10Gbit gemäß IEC 802.3an
Anschlussart Einzelader Gedrehte Crimp Snap-in Kontakte vergoldet
Aderquerschnitte AWG 22-26
Kabelanschluss Kabelverschraubung
Kabeldurchmesser 4 – 9 mm
Schutzart IP 67 (nur schraubverriegelt)
Temperaturbereich –40° C bis +85° C
Mechanische Lebensdauer ≥ 200 Steckzyklen
Gehäuse Edelstahl V4A
Isolierkörper+Kontakthalter Thermoplast
I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
Kontakte Cu-Legierung vergoldet

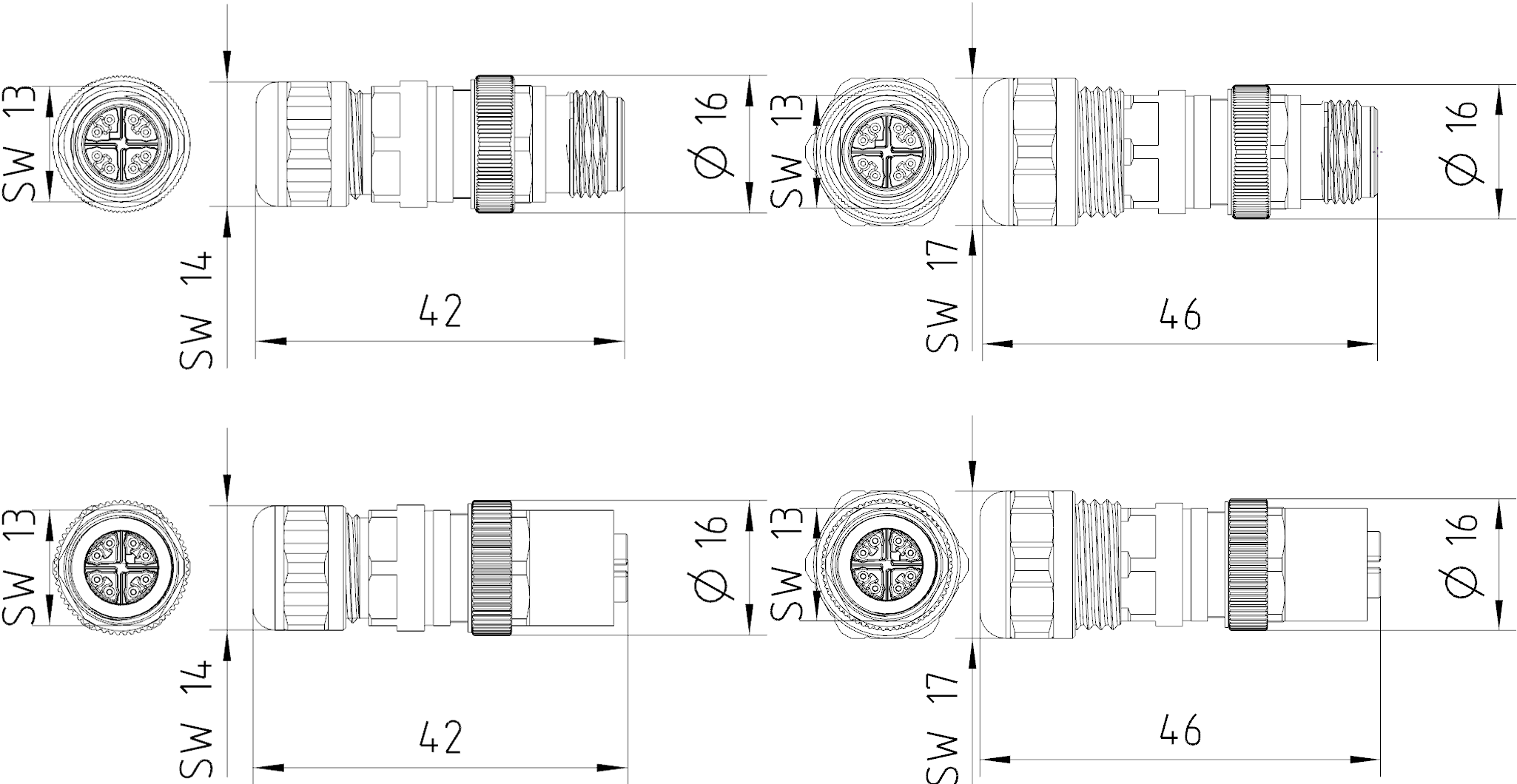

Abmessungen
