M12 X 90° Crimp CF
M12 X 90° Crimp CF

M12 X 90° Crimp CF

inkl. 19 % MwSt. zzgl. Versandkosten

M12 X 90° Crimp CF

Kategorie: M12 X-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

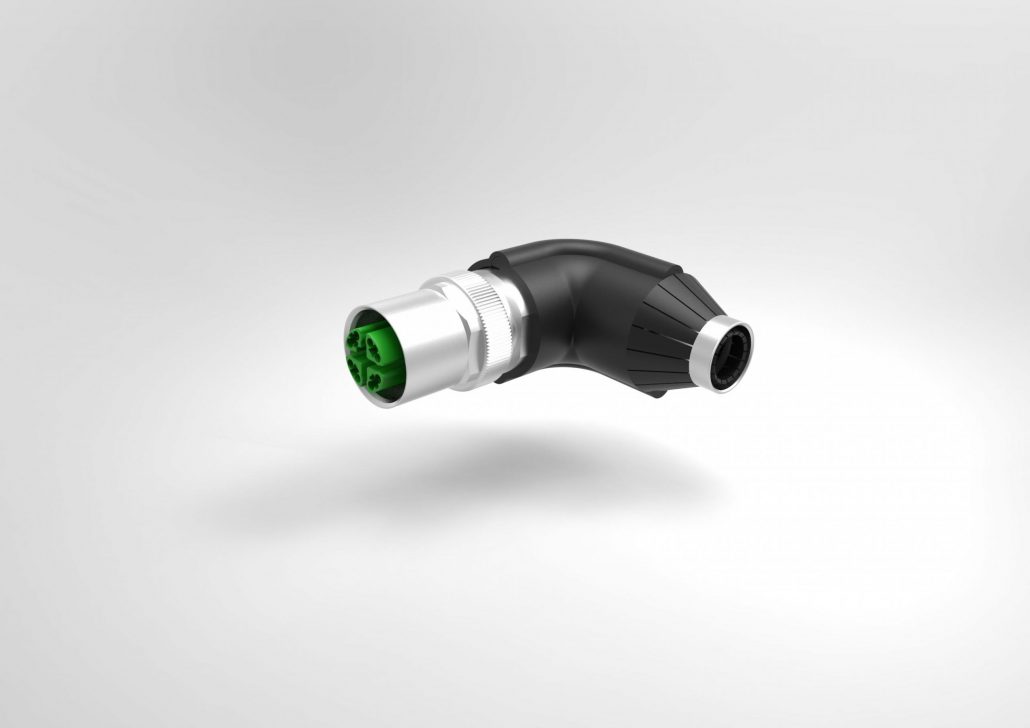

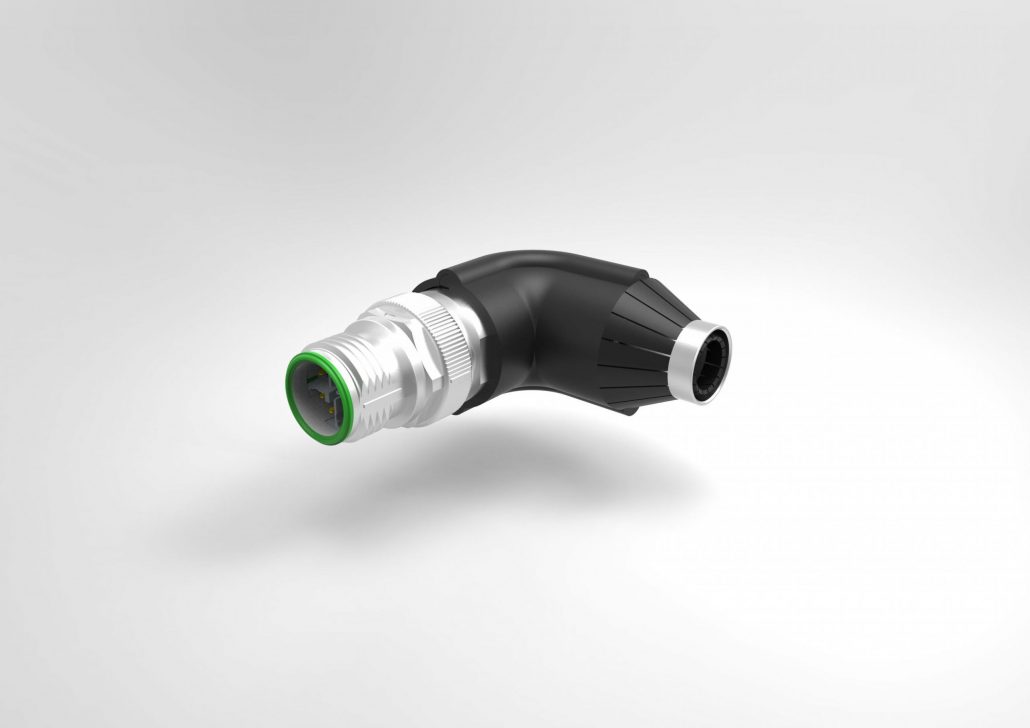

M12 X  90° 10 Gbit Ethernet Crimp CF

Vibrationssicher durch Crimpflansch-/Crimphülsesystem

Der 8-polige 360° EMI/RFI M12 Crimp mit 90° Kabelabgang in  X-Codierung für 10 Gbit Ethernet und Profinet in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren Ethernet-Anschluss und die störsichere Datenübertragung z. B. in der Bahntechnik und bei Anwendungen mit Vibration wie z. B. bei Stanzautomaten und Torsion wie Roboterapplikationen

  • Der vibrationssichere gewinkelte M12 Feldanschluss für
    10 Gbit Ethernet und Profinet
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Frei wählbarer 90°-Kabelabgang mit 8 Codierpositionen (8×45°)
  • Einfache Einstellung des Kabelabgangs bei der Konfektion
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Schirmung und Zugentlastung vibrations-/schocksicher mit Crimpflansch-/Crimphülse-System
  • Schirmung und Zugentlastung torsionssicher mit Crimpflansch-/Crimphülse-System
  • Qualifikation in zertifiziertem Prüflabor nach DIN EN 61373 für Bahnanwendungen
  • Kunststoffe zertifiziert für Bahnanwendungen
  • 360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
  • Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
  • Einfache Montage durch wenig Einzelteile
  • Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
  • Art.-Nr. für VPE 50: Index: 050 nach Art.-Nr., z. B. 42-920001-050

Technische Daten

Steckverbinder /Connector M12 gemäß/ acc. to IEC 61076-2-109
Codierung -Polzahl / Coding-Pin number X-8
Strombelastbarkeit/ Current rating 0,5 A
Bemessungsspannung / Nominal voltage  48 V
Durchgangswiderstand / Contact resistance ≤ 5 mΩ
Isolationswiderstand / Insulation resistance ≥ 100 MΩ
Überspannungskategorie/ Overvoltage category III
Verschmutzungsgrad / Pollution degree 3
Kategorie / Category  Cat. 6A
Übertragungsgeschwindigkeit/ Bis zu 10Gbit gemäß IEC 802.3an/
Data transmission rate Up to 10Gbit acc. to IEC 802.3an
Anschlussart Einzelader / Termination single wire  Gedrehte Crimp snap-in Kontakte/
Machined crimp snap-in contacts
Aderquerschnitt /Wire size  AWG 22 – 26 und/and AWG 22-26
Kabelzugentlastung und Kabelschirmanschluß/ Crimpflanschsystem mit Crimpeinsatz + Crimphülse/
Cable strain relief and cable shield termination Crimp flange system with crimp insert + crimp sleeve
Schutzart / IP protection  IP 67 (nur schraub-verriegelt /only screw-locked)
Temperaturbereich / Temperature range  mit Griffhülse/ with grip cap: –40° C bis/to +70° C
ohne Griffhülse/ w/o grip cap: –40° C bis/to +85° C
Mechanische Lebensdauer / Mechanical lifetime ≥ 250 Steckzyklen / mating cycles
Schock und Vibrationssicherheit/ DIN EN 61373 Kategorie 1 und Kategorie 1, Klasse B/
Shock and vibration proofness DIN EN 61373 Category 2 and Category 1, class B
Materialien/Materials
Gehäuse / Housing Cu-Legierung vernickelt / Cu alloy Ni plated
Isolierkörper +Kontakthalter/   Thermoplast
Insulator + contact holder  I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
  I2/F2 acc to NFF-16-101/102  and HL3 acc. to R22/R23 EN 45545-2
Kontakt-Material/Contact material  Cu-Legierung / Cu alloy
Kontakt-Oberfläche/Contact plating  Ni/Au
Griffhülse optional/ TPE mit S3 und SR2 gemäß DIN 5510-2/
Grip booth optional TPE with S3 and SR2 according to DIN 5510-2
Dichtungen/ Sealings Elastomer

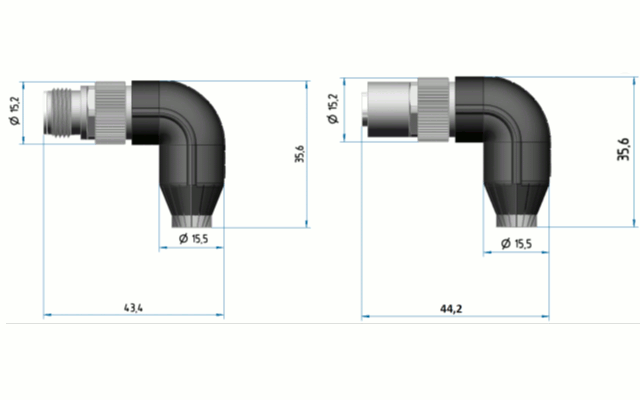

Abmessungen

Downloads

DB_DS_M12-X_90G_CF_Cat7
