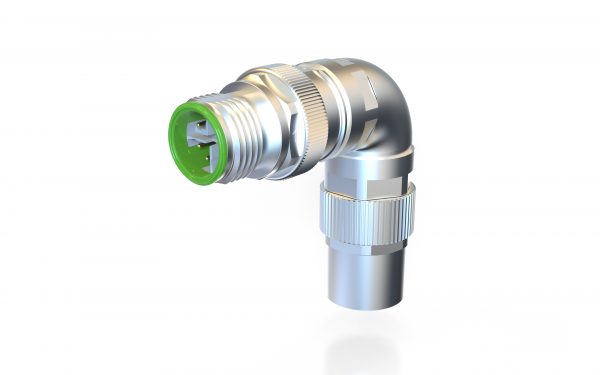

M12 90° Adapter X-kodiert auf D-kodiert

M12 90° Adapter X-kodiert auf D-kodiert

inkl. 19 % MwSt. zzgl. Versandkosten

M12 Stift auf M12 Buchse

Artikelnummer: 42-920137 Kategorie: M12 X-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

M12 90° Adapter Stift X-kodiert auf Female D-kodiert

Der M12 X/D kodierte Adapter ermöglicht die Verbindung von Gigabit-Geräten(Cat.6A) mit einer 100Mbit(Cat5/5e)-Verkabelung. Geräte, wie z. B. Switche, werden zunehmend mit Gbit-Ethernet ausgestattet. Dafür werden diese mit X-kodierten M12 Buchsen versehen. Soll jedoch eine bestehende Cat5-Verkabelung aus Kostengründen weitergenutzt werden, verbindet der Provertha-Adapter beide Welten zu einer funktionierenden Einheit. Plug&Play ohne zusätzliche Installationskosten.

 Technische Merkmale

– Kompakte Abmessungen, kleiner Außendurchmesser                                                                                                                                                                    – platzsparend durch 90° Winkel
– Stift M12 X-kodiert / Buchse M12 D-kodiert
– Effektive Schirmung durch Vollmetallgehäuse
– M12 Verriegelungsmutter mit Kombi-Rändel
– 6-kant für Drehmomentwerkzeug, siehe Zubehör

Technische Daten


Technische Daten / Technical data



Steckverbinder / Connector

M12 gemäß / acc. to IEC 61076-2-109 + IEC 61076-2-101

Typ-Kodierung-Polzahl / Gender-Coding-No of pins

Stift/Male-X-8 – Buchse/Female-D-4

Strombelastbarkeit/ Current rating

0,5 A

Bemessungsspannung / Nominal voltage

48 V

Durchgangswiderstand / Contact resistance

≤ 10 mΩ

Isolationswiderstand / Insulation resistance

≥ 100 MΩ

Überspannungskategorie/ Overvoltage category

III

Verschmutzungsgrad / Pollution degree

3

Übertragungsgeschwindigkeit / Data transmission rate

100 Mbit

Schutzart / IP protection

IP 67 (im verriegelten Zustand / in locked condition)

Temperaturbereich / Temperature range

–40° C bis/to +105° C

Mechanische Lebensdauer / Mechanical lifetime

≥ 250 Steckzyklen / mating cycles

Verriegelung Seite A / Locking screw side A

drehbar / turnable, max. 0,6 Nm

Verriegelung Seite B / Locking screw Side B

Nicht drehbar/ not turnable





Materialien / Materials



Gehäuse / Housing

Cu-Legierung vernickelt / Cu alloy Ni plated

Isolierkörper + Kontaktträger /
Insulation body + contact carrier

Thermoplast
I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

I2/F2 acc. to NFF-16-101/102 and HL3 acc. to R22/R23 EN 45545-2

Kontaktmaterial / Contact material

Cu-Legierung / Cu alloy

Kontaktoberfläche /Contact plating

Ni/Au

Dichtungen / Sealings

Elastomer

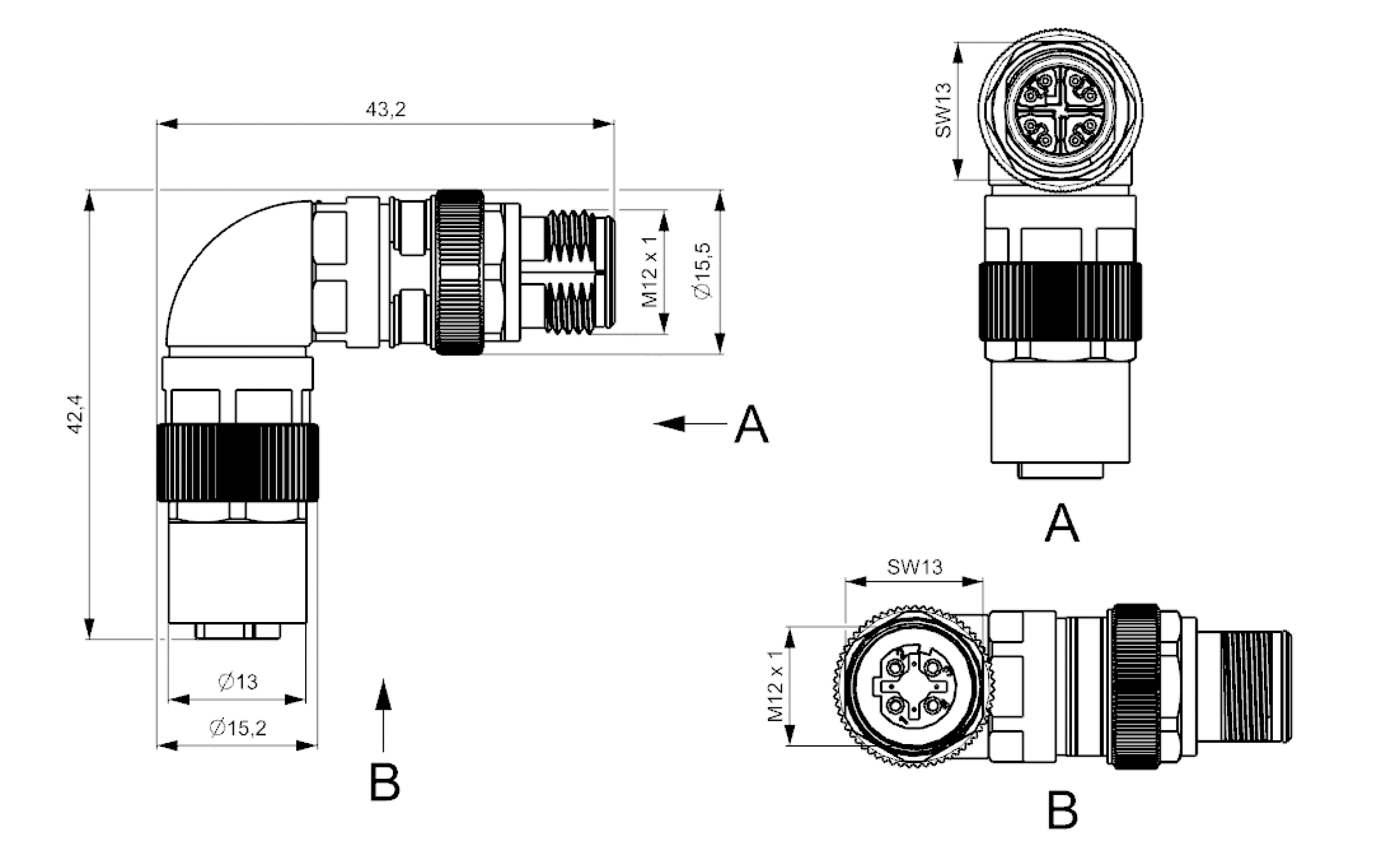

Abmessungen

M12 90° Adapter X D kod.

Downloads

42-920137 Datenblatt

42-920137 Kontaktbelegung
