Profibus Special IK

Profibus Special IK

inkl. MwSt. zzgl. Versandkosten

Profibus Special IK

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Profibus
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

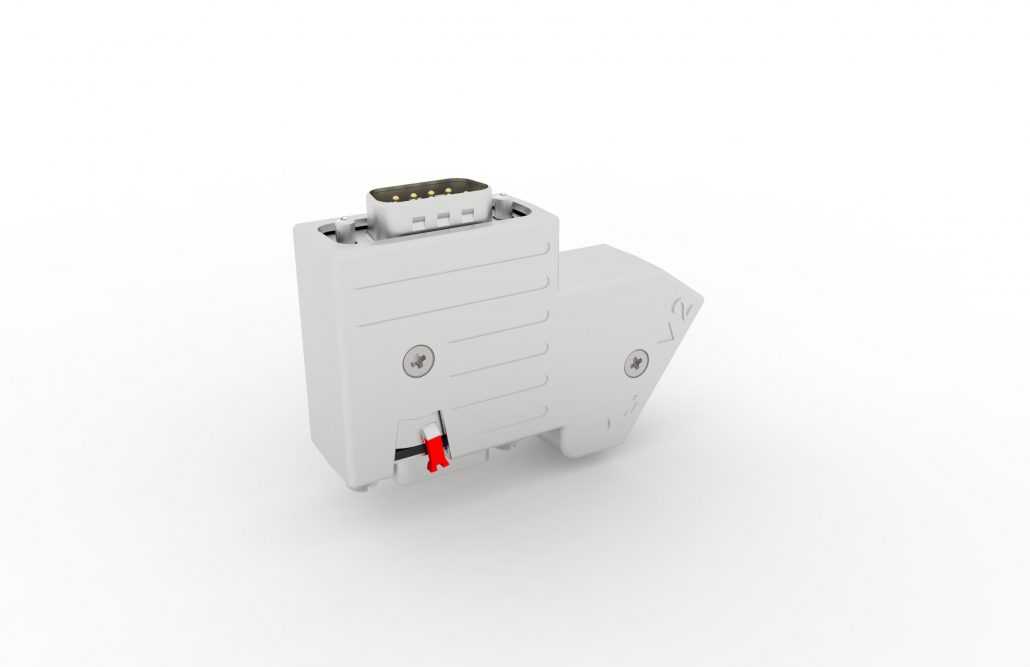

Busstecker Special Interner Kabelklemme

Vollmetallgehäuse mit Kabelabgang 35° für Kabel-∅ 7 – 10

Den einfachen und funktionssicheren Anschluss für die störsichere EMV-gerechte Datenübertragung sichern Busstecker mit interner Kabelklemme, die eine sichere Zugentlastung und Schirmübergabe des Profibus-Kabels gewährleisten.
Der 35°-Kabelausgang der Special-Bauform ermöglicht die Anwendung speziell in Einbausituationen mit 2 übereinanderliegenden Schnittstellen.

Technische Merkmale

  • Für übereinander angeordnete Schnittstellen
  • Kabelanschluss:35° zur D-Sub Steckrichtung
  • Effektive 360° EMI/RFI Kabelschirmung durch spezielles
    komplett geschlossenes Vollmetall-Gehäuse und massive Kabelklemme
  • Einfacher fehlerfreier Anschluss durch farbige Klemmen mit Buchstaben für die jeweilige Profibus-Ader
  • Vibrationssicher, einfach und schnell durch Käfigzugfeder-Klemme
  • Komplett geschirmtes Zinkdruckguss-Gehäuse für EMI/RFI-Sicherheit mit
    spezieller Schirmungsgeometrie beim Gehäuse
  • Massiver Schalterhebel extern bedienbar für Aktivierung der Bus-Terminierung
  • Schalter ON/OFF Position farbig und frontseitig sichtbar
  • Programmier-/Diagnoseoption mit 2tem D-Sub
  • Verriegelung: Rändelschraube UNC 4-40
  • 100% geprüfte Busstecker für hohe Funktionssicherheit



Technische Daten

Datenrate

12 Mbit/s

Bus-Schnittstelle

D-Sub 9-polig, Stift

Mechanische Lebensdauer

200 Steckzyklen

Temperaturbereich

-20° C bis/up to + 70° C

Zulässige Feuchtigkeit

Max 75% bei + 25° C, nicht kondensierend

Schutzart

IP 30

Gehäusewerkstoff

Zn-Legierung

D-Sub Schraubverriegelung

UNC 4-40

Kabeldurchmesser

8 mm

Aderanschluss

Käfigzugfederklemme

Einzeladerquerschnitt

0,08-0,5 mm2 ( AWG 26-AWG 20)

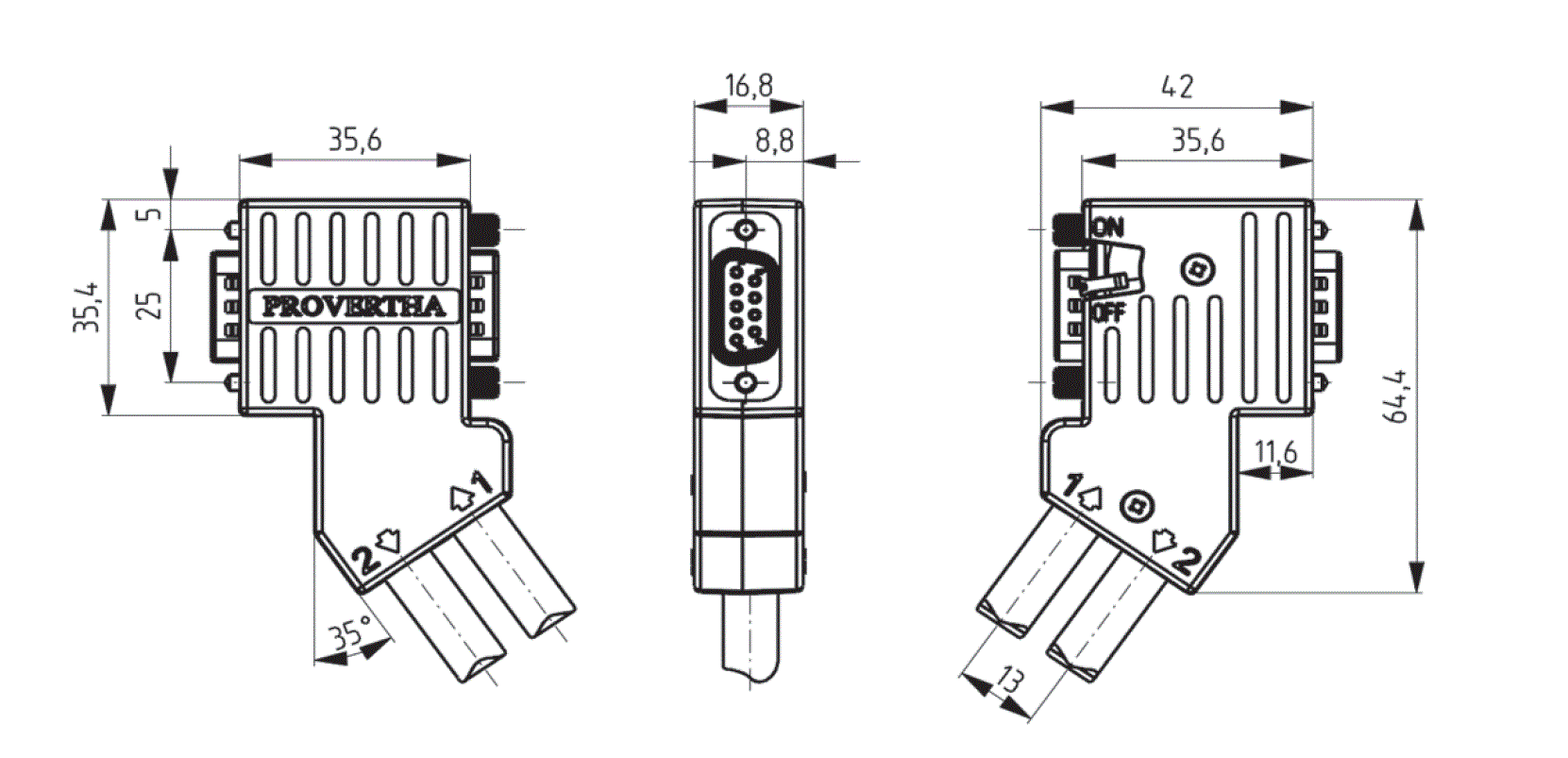

Abmessungen
