Erwarte Produktbild

Profibus Compact EK

inkl. MwSt. zzgl. Versandkosten

Profibus Compact EK

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Profibus
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

Busstecker Compact Externer Kabelklemme

Vollmetallgehäuse mit Kabelabgang 90° für Kabel-∅  7 -10



Den einfachen und funktionssicheren Anschluss für die störsichere EMV-gerechte Datenübertragung sichern Busstecker mit externer Kabelklemme, die eine sichere Zugentlastung und Schirmübergabe des Profibuskabels gewährleistet.
Die sehr kompakte Bauform ermöglicht die Anwendung in nahezu allen Einbausituationen, insbesondere auch beengte Einbauorte.

Technische Merkmale

  • Kompakte Außenabmessungen für beengte Einbaubedingungen
  • Kabelanschluss: 90° zur D-Sub Steckrichtung
  • Effektive 360° EMI/RFI Kabelschirmung durch spezielles komplett geschlossenes Vollmetall-Gehäuse
    und massive Kabelklemme
  • Komplett geschirmtes Zinkdruckguss-Gehäuse für EMI/RFI-Sicherheit
    mit spezieller Schirmungsgeometrie beim Gehäuse
  • Einfacher fehlerfreier Anschluss durch farbige Klemmen mit Buchstaben für die jeweilige Profibus-Ader
  • Vibrationssicher, einfach und schnell durch Käfigzug-Feder-Klemme
  • Flexibilität beim Kabel-Außendurchmesser durch Kabelklemmen für verschiedene Kabeldurchmesser, z.B.: Schleppketten-Kabel
  • Massiver Schalterhebel extern bedienbar für Aktivierung der Bus-Terminierung
  • Schalter ON/OFF Position farbig und frontseitig sichtbar
  • Programmier-/Diagnoseoption mit 2tem D-Sub
  • Verriegelung: Rändelschraube UNC 4-40
  • 100% geprüfte Busstecker für hohe Funktionssicherheit

Technische Daten

Datenrate 12 Mbit/s
Bus-Schnittstelle D-Sub 9-polig, Stift
Mechanische Lebensdauer 200 Steckzyklen
Temperaturbereich -20° C bis +70° C
Zulässige Feuchtigkeit Max 75% bei + 25° C, nicht kondensierend
Schutzart IP 30
Gehäusewerkstoff Zn-Legierung
D-Sub Schraubverriegelung UNC 4-40
Kabeldurchmesser 7-10 mm (auf Anfrage bis 14 mm)
Aderanschluss Käfigzugfederklemme
Einzeladerquerschnitt 0,08-0,5 mm2 (AWG 26-AWG 20)

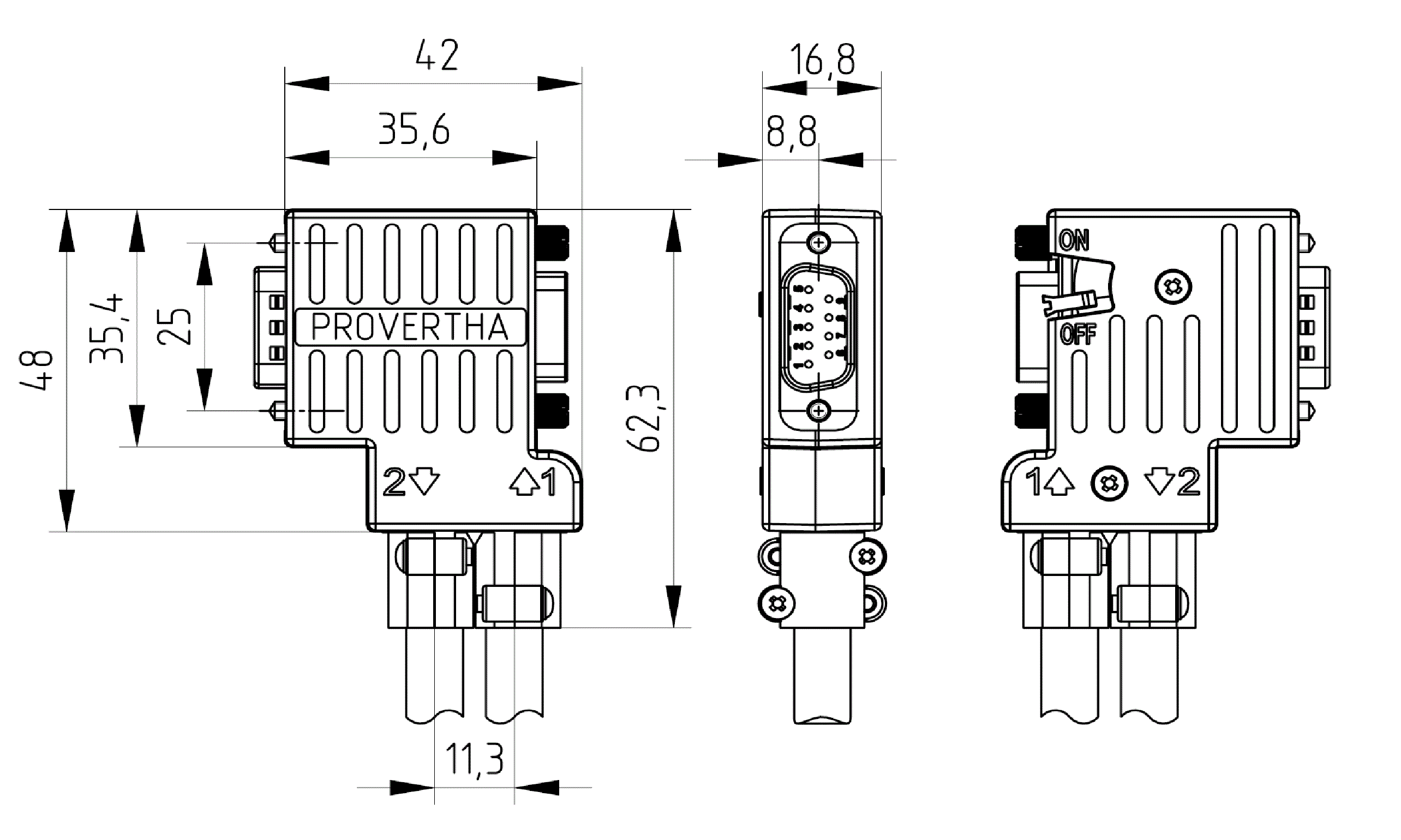

Abmessungen

Downloads

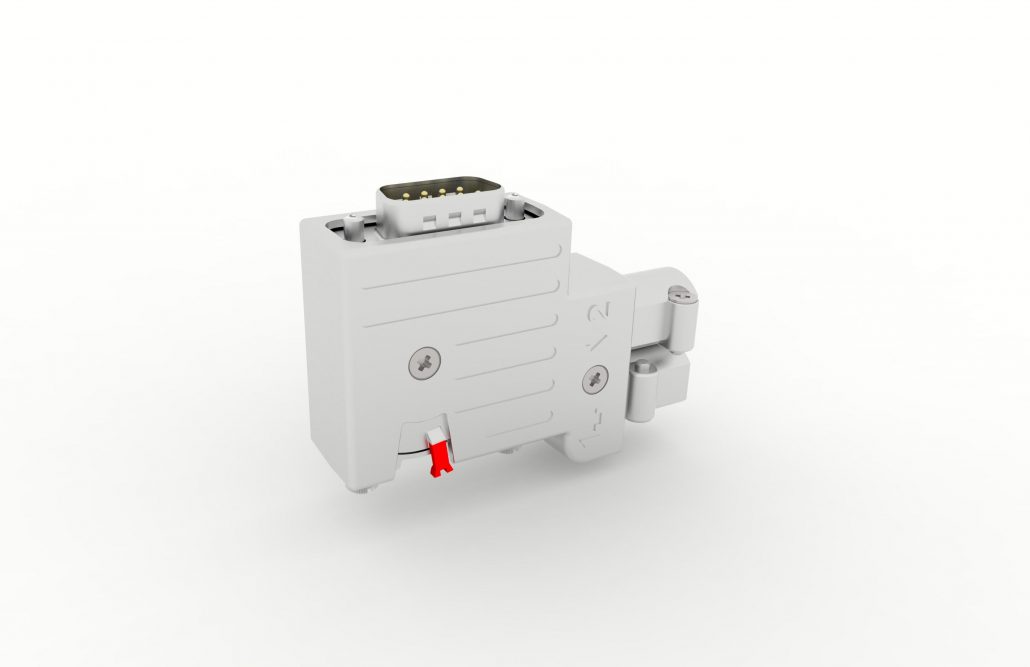

40-1391142 PROFIBUS COMPACT EK OPG PVH

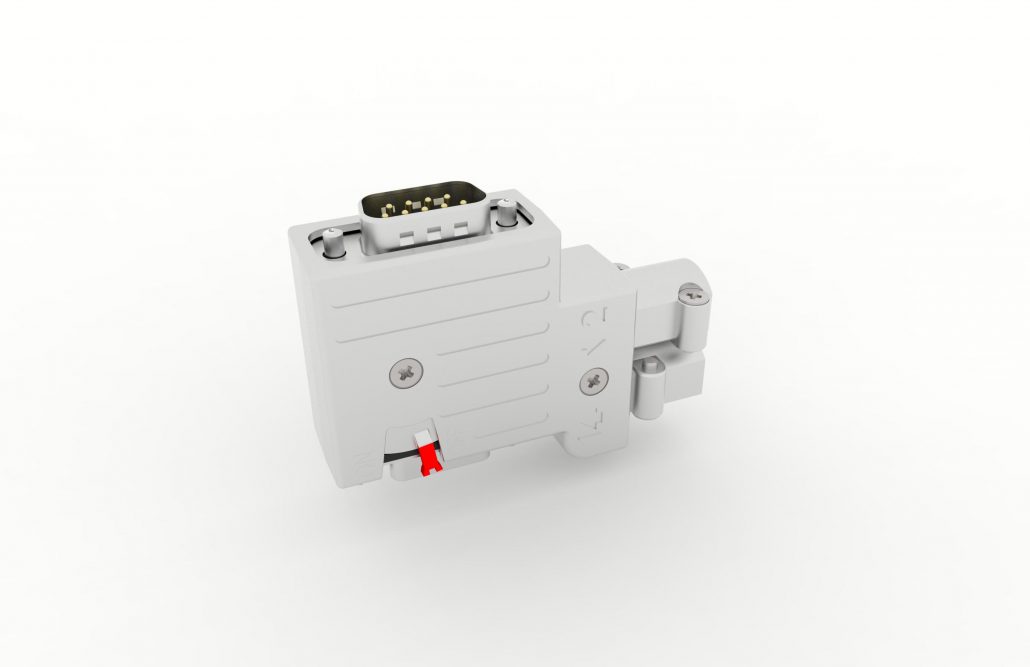

40-1392142 PROFIBUS COMPACT EK MPG PVH
