Profibus Axial CR
Profibus Axial CR

Profibus Axial CR

inkl. 19 % MwSt. zzgl. Versandkosten

Profibus Axial CR

Artikelnummer: 40-1191172 Kategorie: Profibus
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

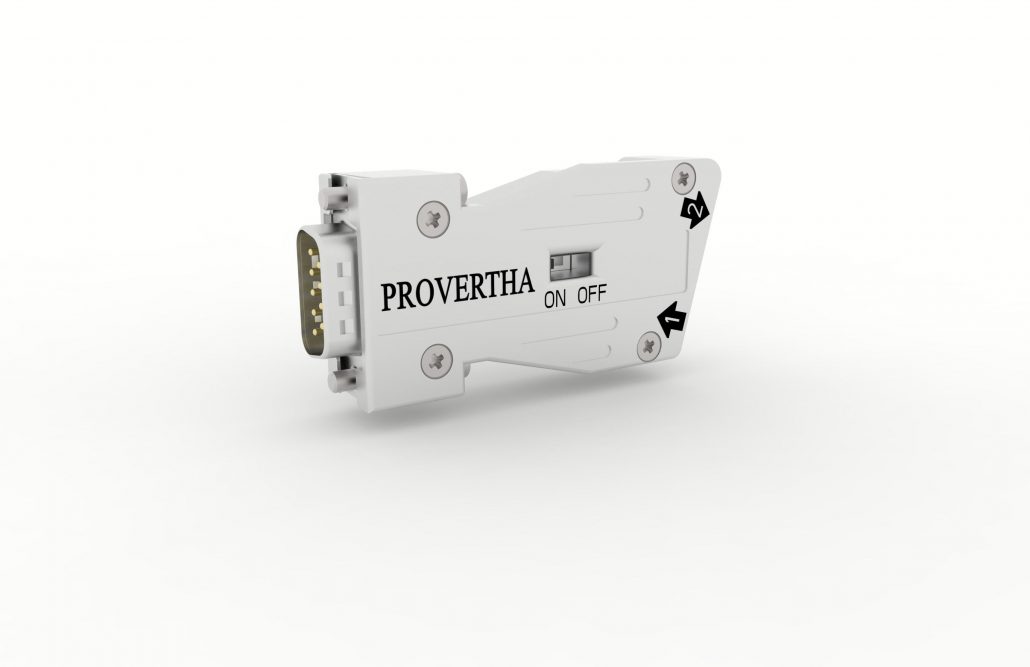

Vollgeschirmter Profibus Busstecker Axial CR

Crimpflansch/Crimphülse für extrem hohe Anforderungen

Die Profibus Busstecker Axial CR haben einen Kabelabgang 180° für Anwendungen mit
begrenzter Einbautiefe. Das Crimpflansch-/Crimphülsesystem für den Kabelanschluss erzielt die vibrationssichere 360° Schirmanbindung und Zugentlastung speziell für Anwendungen mit sehr hohen Anforderungen wie Bahntechnik und Transport.


Technische Merkmale

  • Der vibrationssichere zuverlässige Feldanschluss für Profibuskabel
  • Kabelabgang 180° für direkt übereinanderliegende Schnittstellen
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Hohe Sicherheit im Profibus-Netzwerk
  • Vibrationssicherer Profibusleiteranschluss mit Käfigzugfederklemme
  • Fehlerfreier Anschluss durch farbcodierte Käfigzugfederklemme
  • Zinkdruckguss-Gehäuse mit hoher Abschirmung durch spezielles Design
  • Zinkdruckguss-Gehäuse bietet sicherer Schutz in rauer Umgebung
  • Vibrationssichere Schirmanbindung und Zugentlastung mit Crimpflansch/-hülse
  • 360° EMI/RFI Schirmung durch Crimpflansch/-hülse und Vollmetallgehäuse
  • Schalter ON/OFF Position frontseitig sichtbar
  • Vibrationssichere Verriegelung durch Inbusschraube UNC 4-40
    mit vormontiertem Federring
  • 100% geprüfte Busstecker für hohe Funktionssicherheit

Technische Daten

Datenrate 12 Mbit/s
Bus-Schnittstelle D-Sub 9-polig, Stift
Mechanische Lebensdauer 200 Steckzyklen
Temperaturbereich -20° C bis +70° C
Zulässige Feuchtigkeit Max 75% bei + 25° C, nicht kondensierend
Schutzart IP 30
Gehäusewerkstoff Zn-Legierung
D-Sub Schraubverriegelung UNC 4-40
Kabeldurchmesser 8 ±0,2 mm (andere Kabel auf Anfrage)
Aderanschluss Käfigzugfederklemme
Einzeladerquerschnitt 0,08-0,5 mm2 (AWG 26-AWG 20)

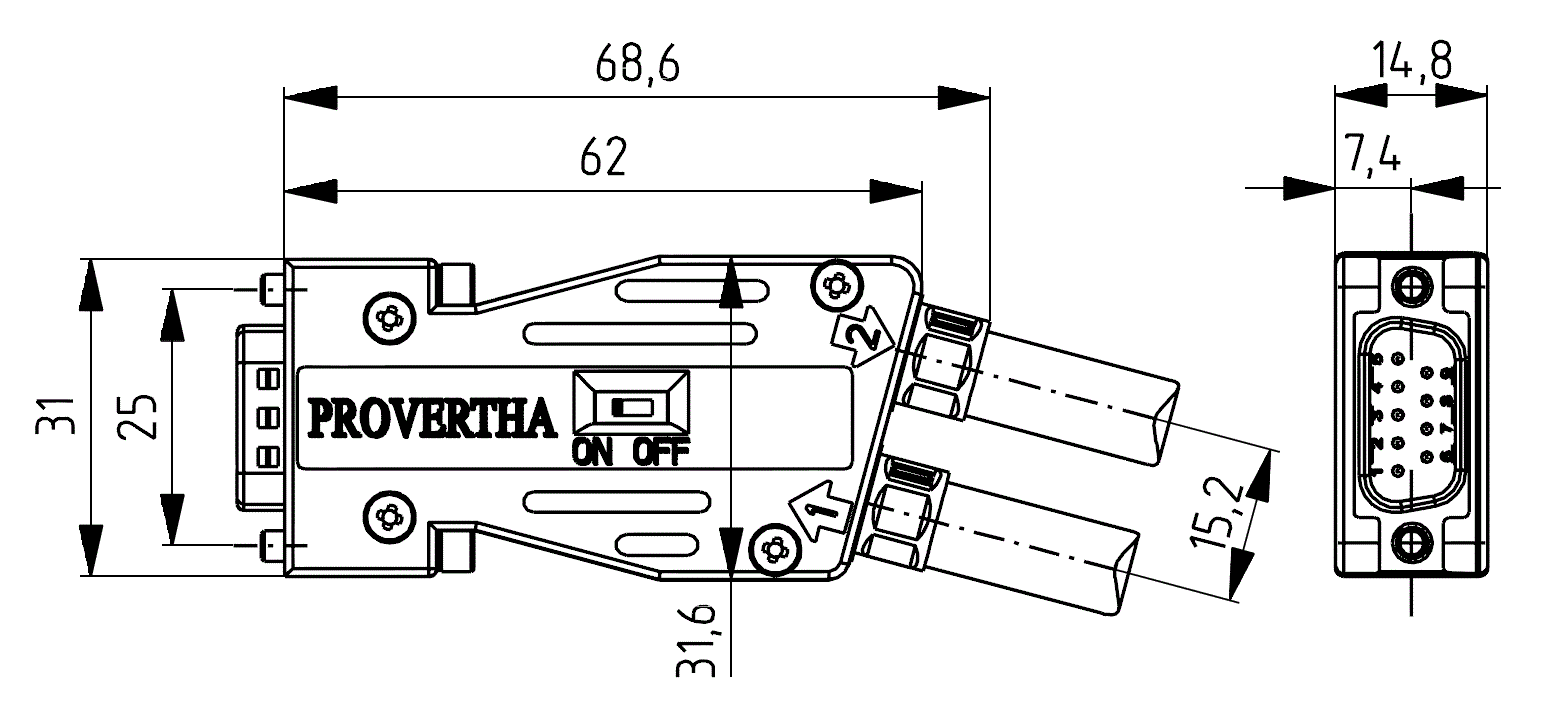

Abmessungen


Downloads

I_32_Axial_Profi_CR.pdf
