Profibus Axial EK

Profibus Axial EK

inkl. 19 % MwSt. zzgl. Versandkosten

Profibus Axial externe Klemme

Artikelnummer: 40-1191142 Kategorie: Profibus
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

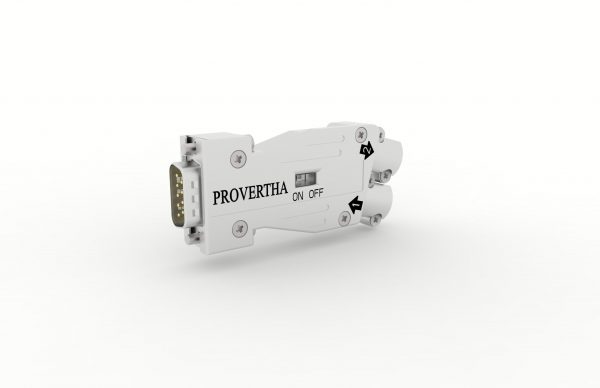

Geschirmter Profibus Busstecker Axial EK

Externe Kabelklemme für Kabeldurchmesser bis 10 mm

Den einfachen und funktionssicheren Anschluss für die störsichere EMV-gerechte Datenübertragung sichern Busstecker mit externer Kabelklemme, die eine sichere Zugentlastung und Schirmübergabe des Profibuskabels gewährleistet.
Die sehr kompakte Bauform ermöglicht die Anwendung in nahezu allen Einbausituationen, insbesondere auch beengte Einbauorte.

Technische Merkmale

  • Für direkt übereinanderliegende Schnittstellen
  • Kabelabgang 180° zur D-Sub Steckrichtung
  • Effektive  Kabelschirmung durch spezielles komplett geschlossenes Vollmetall-Gehäuse und massive Kabelklemme
  • Komplett geschirmtes Zinkdruckguss-Gehäuse für EMI/RFI-Sicherheit
    mit spezieller Schirmungsgeometrie beim Gehäuse
  • Einfacher fehlerfreier Anschluss durch farbige Klemmen mit Buchstaben
    für die jeweilige Profibus-Ader
  • Vibrationssicher, einfach und schnell durch Käfigzugfederklemme
  • Flexibilität beim Kabel-Außendurchmesser durch Kabelklemmen für verschiedene Kabeldurchmesser, z.B.: Schleppketten-Kabel
  • Massiver Schalterhebel extern bedienbar für Aktivierung der Bus-Terminierung
  • Schalter ON/OFF Position frontseitig sichtbar
  • Vibrationssichere Verriegelung durch Inbusschraube UNC 4-40
    mit vormontiertem Federring
  • 100% geprüfte Busstecker für hohe Funktionssicherheit

Technische Daten

Datenrate

12 Mbit/s

Bus-Schnittstelle

D-Sub 9-polig, Stift

Mechanische Lebensdauer

200 Steckzyklen

Temperaturbereich

-20° C bis + 70° C

Zulässige Feuchtigkeit

Max 75% bei + 25° C, nicht kondensierend

Schutzart

IP 30

Gehäusewerkstoff

Zn-Legierung

D-Sub Schraubverriegelung

UNC 4-40

Kabeldurchmesser

7-10 mm (auf Anfrage bis 14 mm)

Aderanschluss

Käfigzugfederklemme

Einzeladerquerschnitt

0,08-0,5 mm2 (AWG 26-AWG 20)

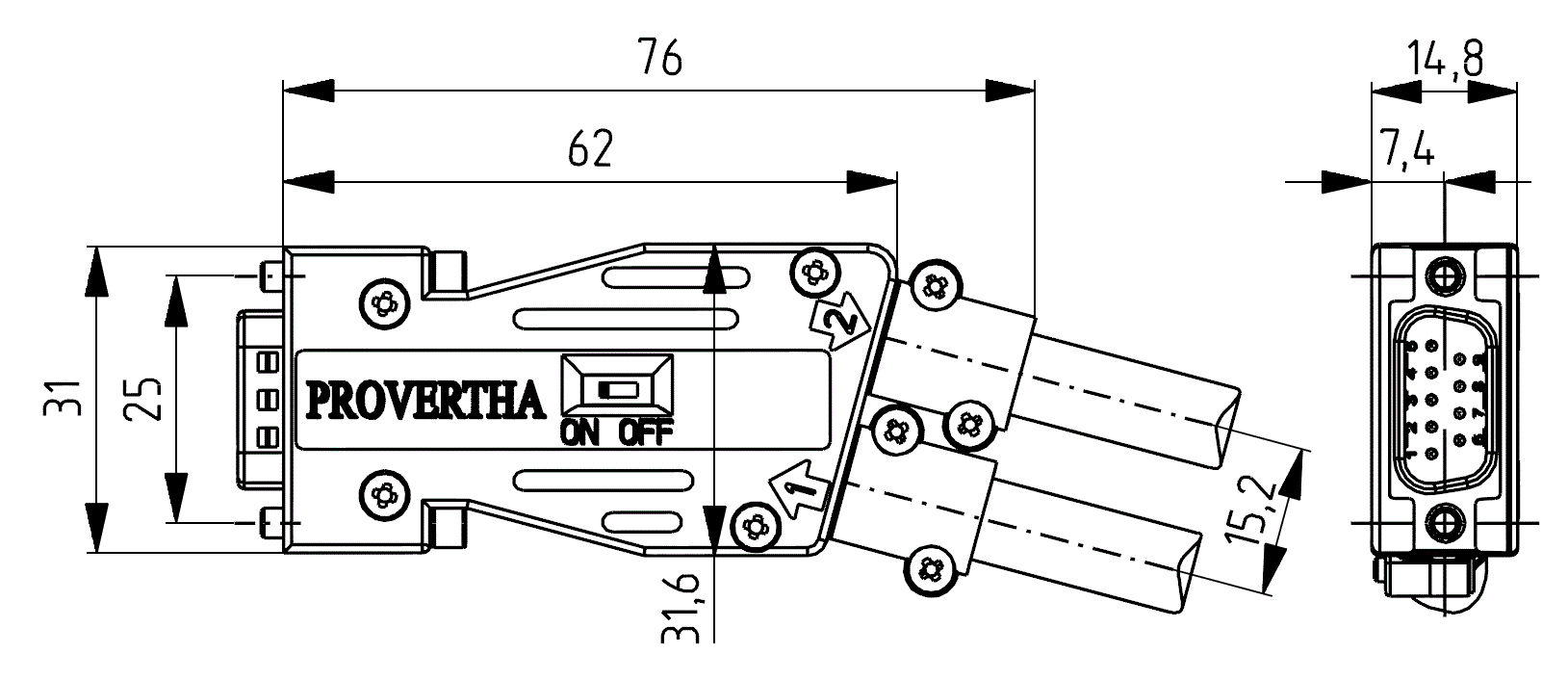

Abmessungen


Ähnliche Produkte

  • Profibus Smart7 EK

    Profibus Smart7 EK

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste
  • Profibus Special CR

    Profibus Special CR

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste

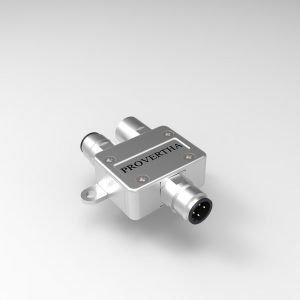

  • Profibus M12 Y-Verteiler
