Erwarte Produktbild

M8 D-Code CF

inkl. MwSt. zzgl. Versandkosten

Auswahl zurücksetzen
Artikelnummer: n. v. Kategorien: M8, Neuprodukte
  • Beschreibung
  • Technische Daten
  • Downloads

Beschreibung

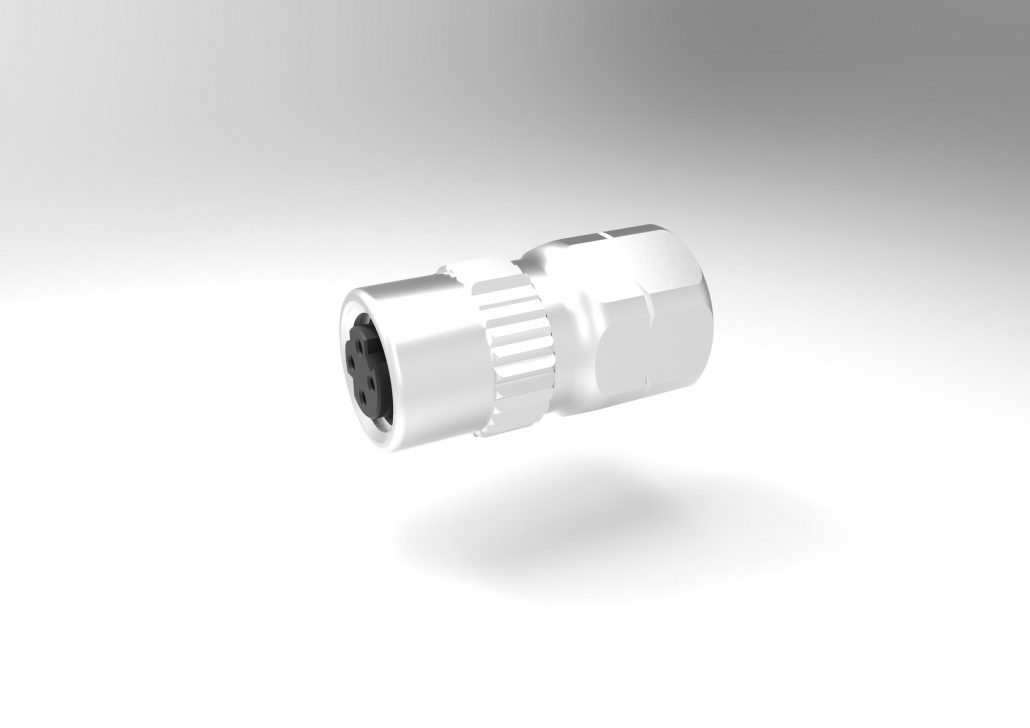

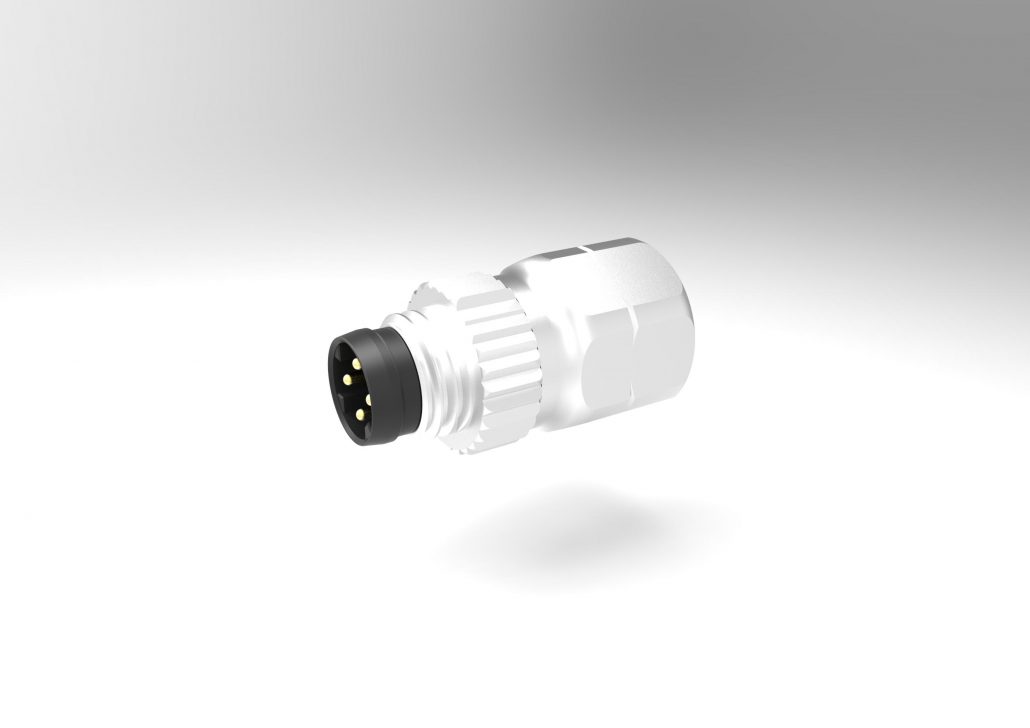

M8 D Profinet/Ethernet Stecker Crimpflansch

360° Schirmung und vibrations-/torsionssicher

 Der 360° EMI/RFI M8 Crimp CF mit D-Code in Schutzart IP67 ist von der PNO in den Profinet-Richlinien spezifiziert und das platzparende Miniaturformat für Anwendungen in Profinet und Ethernet Netzwerken. Das Design und die Technologie  erfüllt speziell die Anforderungen für den funktionssicheren Ethernet-Anschluss und die störsichere Datenübertragung in Applikationen mit Vibration und Torsion wie in der Bahn- und Transporttechnik und in der Fabrikautomationbei Stanzautomaten und Roboteranwendungen.

  • Der vibrations- und torsionssichere M8 Profinet/Ethernet Feldanschluss
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
  • Kunststoffe zertifiziert für Bahnanwendungen
  • 360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
  • Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • Zertifizierte Kunststoffe nach EN 45 545-2 für Bahnanwendungen
  • Einfache Montage durch wenig Einzelteile

Technische Daten

Steckverbinder und Codierung M8 D gemäß IEC 61076-2-114
Polzahl  4
Bemessungsstrom 4 A
Bemessungsspannung  60 V DC
Isolationswiderstand ≥ 100 MΩ
Überspannungskategorie  II
Verschmutzungsgrad  3
Übertragungseigenschaften Klasse D gemäß IEC 11801:2002
Datenübertragungsrate 10/100 Mbit/s
Anschlussart  Crimptechnik
Leiterquerschnitt  AWG 26 – 22
Schutzart IP 67 (nur schraubverriegelt)
Mechanische Lebensdauer 200
Kabeldurchmesser 4,5 – 6,9 mm
Temperaturbereich -20° C bis +85° C
Gehäuse Zn-Legierung vernickelt
Isolierkörper + Kontakthalter Thermoplast HL3 gemäß EN 45545-2
Kontakte Cu-Legierung vernickelt

Downloads

DB_DS_M8-D_KV

Ähnliche Produkte

  • Placeholder image

    10115DC Bus-Haube 15-polig Vollmetall zwei Kabelausgänge

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste
  • Kombischlitz Verriegelungsschraube DC Hauben

    Kombischlitz Verriegelungsschraube DC Hauben

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste

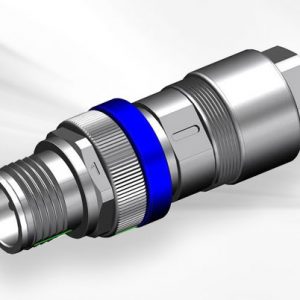

  • M12 Mini KV

    M12 Mini KV

    inkl. 19 % MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste Details anzeigen

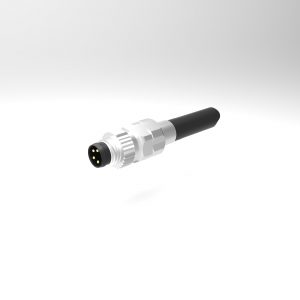

  • M8 Crimp
