M12 Mini KV

M12 Mini KV

inkl. 19 % MwSt. zzgl. Versandkosten

M12 Mini KV

Kategorie: Neuprodukte
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

M12  Mini Crimp Kabelverschraubung

Kompakteste Lösung für Profinet/Ethernet  und DeviceNet/CAN

Der neue M12 Mini mit Kabelverschraubung ist der kompakteste M12 Kabelstecker mit einer Länge von nur 44 mm und einem Aussendurchmesser von Ø16/14 bei einem Kabelklemmbereich  von  4 –  9 mm. Das vollgeschirmten Gehäuse und die geschirmte EMV-Zugentlastung die funktionssichere universelle Lösung .

Technische Merkmale

– Kompakteste Abmessungen: 44mm x Ø 16/Ø14 mm
– Sehr grosser Kabelklemmbereich: 4 – 9 mm
– Codierung: A-5, A-8, B und D
– Effektive Schirmung durch  spezielles Vollmetall-
  Gehäuse und massive vollgeschirmte Zugentlastung.
– Einfache Montage durch wenig Einzelteile
– Kompakte Abmessungen mit geringem Durchmesser
– M12 Verriegelungsmutter mit Kombi-Rändel mit 6kant für Anziehen
  mit definiertem Drehmoment

Technische Daten

Steckverbinder / Connector M12 gemäß/ acc. to IEC 61076-2-101
Codierung -Polzahl / Coding-Pin number A-5, A-8, B und/and D
Strombelastbarkeit/ Current rating A-5,B,D: 4 A / A-8: 2 A
Durchgangswiderstand / Contact resistance ≤ 5 mΩ
Isolationswiderstand / Insulation resistance ≥ 100 MΩ
Übertragungseigenschaften/ Data transmission characteristics  D-Code: Klasse D gemäß IEC 11801:2002/
D-Code: Class D according to IEC 11801:2002
Datenübertragungsrate/Data transmission rate 10/100 Mbit/s D-Code: 10/100 Mbit/s
Anschlussart Einzelader / Termination single wire  Gedrehte Crimp snap-in Kontakte vergoldet/
Machined crimp snap-in contacts gold plated
Aderquerschnitte /Wire sizes  AWG 18 – 28
Kabeldurchmesser / Cable diameter 4 – 9 mm
Schutzart / IP protection  IP 67 (nur schraub-verriegelt /only screw-locked)
Temperaturbereich / Temperature range  –40° C bis/to +85° C
Mechanische Lebensdauer / Mechanical lifetime ≥ 250 Steckzyklen / mating cycles
Materialien/Materials
Gehäuse / Housing Cu-Legierung vernickelt / Cu alloy Ni plated
Isolierkörper +Kontakthalter/  Insulator + contact holder  Thermoplast
I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
I2/F2 according to NFF-16-101/102  and
HL3 according to R22/R23 EN 45545-2
Kontakte l Contacts  Cu-Legierung vergoldet / Cu alloy gold plated
Dichtungen/Sealings  Elastomer

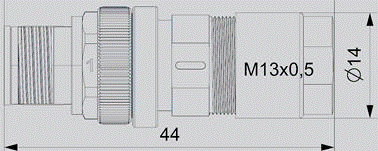

Abmessungen

Downloads

DB_DS_M12_Mini_KV
