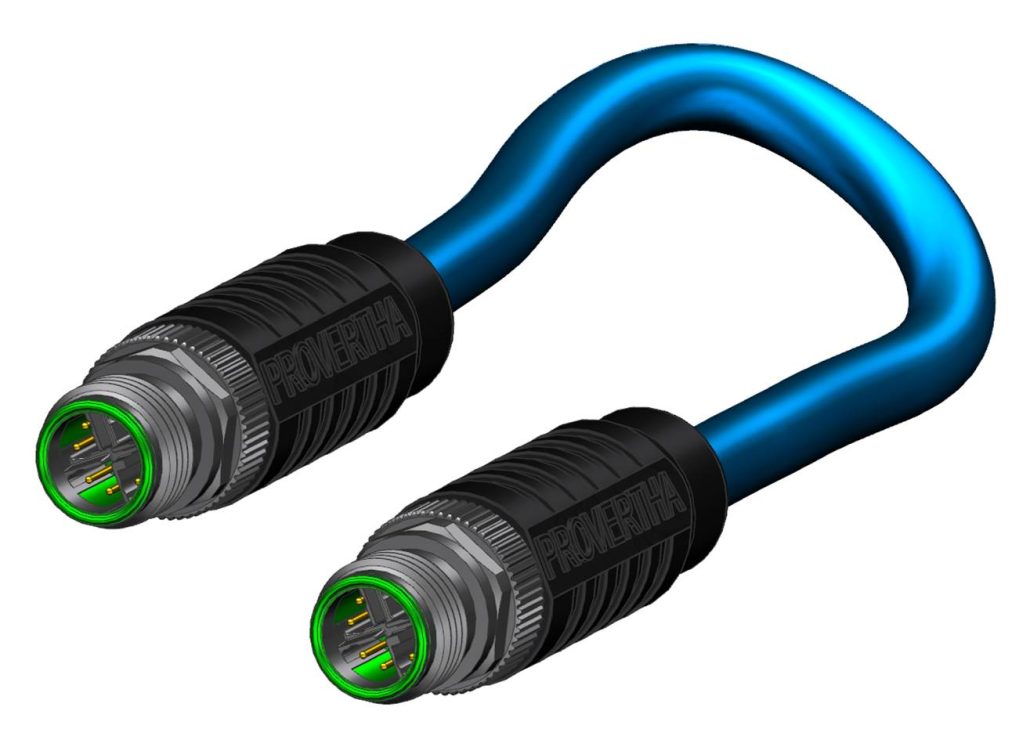

RAILCAT M12 X8 Verbindungsleitung

RAILCAT M12 X8 Verbindungsleitung

inkl. 19 % MwSt. zzgl. Versandkosten

Kategorien: M12 Verbindungsleitungen, Neuprodukte
  • Beschreibung
  • Technische Daten
  • Downloads

Beschreibung

Railcat M12 X8 Cat 7 Verbindungsleitungen

Funktions- und vibrationssicher durch Crimptechnik

Für Ethernet-Netzwerke in der Bahntechnik ist die funktionssichere und fehlerfreie Datenübertragung das entscheidende Kriterium. Das gewährleisten die M12 X8 RADOX RAILCAT Verbindungsleitungen mit 360° EMI/RFI-Schirmung. Dies wird erzielt durch ein komplettes Vollmetall-Gehäuse mit integrierten Dichtelementen für die M12-Steckverbinder sowie ein 360° EMI/RFI Crimpflansch-System für die Kabelschirm-Übergabe, das eine HF-Dichte Steckerlösung realisiert. Der Hexagonalcrimp des Crimpflansch-Systems gewährleistet eine torsions- und vibrationssichere Zugentlastung der konfektionierten Railcat-Verbindungsleitung.

Technische Merkmale

  • 360° EMI/RFI-Schirmung
  • Funktionssicherer Crimp-Anschluss für Kontakt und Kabelschirm
  • Sicherheit bei sehr rauer Umgebung durch schlag- und stoßfestes Vollmetall-Gehäuse
  • Torsions- und vibrationssichere Zugentlastung durch Hexagonalcrimp
  • Bahnleitung RADOX RAILCAT CAT7 XM S
  • Brandschutz nach EN 45 545-2 und NFF 16-101
  • Schutzart: IP 67 (nur schraubverriegelt)
  • 100 % geprüfte M12 X8 RADOX RAILCAT-Verbindungsleitungen

Technische Daten

Steckverbinder /Connector M12 gemäß/ acc. to IEC 61076-2-109
Codierung -Polzahl / Coding-Pin number X-8
Strombelastbarkeit/ Current rating 0,5 A
Bemessungsspannung / Nominal voltage 48 V
Durchgangswiderstand / Contact resistance ≤ 5 mΩ
Isolationswiderstand / Insulation resistance ≥ 100 MΩ
Überspannungskategorie/ Overvoltage category III
Verschmutzungsgrad / Pollution degree 3
Kategorie / Category Cat. 6A
Übertragungsgeschwindigkeit/ Bis zu 10Gbit gemäß IEC 802.3an/
Data transmission rate Up to 10Gbit acc. to IEC 802.3an
Leitung RADOX Railcat Cat7 blau/blue 8,1 mm  H+S Nr. 84124806
Anschlussart Einzelader / Termination single wire Gedrehte Crimp snap-in Kontakte/
Machined crimp snap-in contacts
Kabelzugentlastung und Kabelschirmanschluß/ Crimpflanschsystem mit Crimpeinsatz + Crimphülse/
Cable strain relief and cable shield termination Crimp flange system with crimp insert + crimp sleeve
Schutzart / IP protection IP 67 (nur schraub-verriegelt /only screw-locked)
Temperaturbereich / Temperature range –40° C bis/to +70° C
Mechanische Lebensdauer / Mechanical lifetime ≥ 250 Steckzyklen / mating cycles
Schock und Vibrationssicherheit/ DIN EN 61373 Kategorie 1, Klasse B/
Shock and vibration proofness DIN EN 61373Category 1, class B
Materialien/Materials
Gehäuse / Housing Cu-Legierung vernickelt / Cu alloy Ni plated
Isolierkörper +Kontakthalter/  Thermoplast
Insulator + contact holder I2/F2 gemäß NFF-16-101/102 und
  HL3 gemäß R22/R23 EN 45545-2
  I2/F2 according to NFF-16-101/102  and
  HL3 according to R22/R23 EN 45545-2
Kontakt-Material/Contact material  Cu-Legierung / Cu alloy
Kontakt-Oberfläche/Contact plating Ni/Au
Griffhülse optional/ TPE mit S3 und SR2 gemäß DIN 5510-2/
Grip booth optional TPE with S3 and SR2 according to DIN 5510-2
Dichtungen/ Sealings Elastomer

Downloads

DB_DS_M12_X_Verbindungsleitungen-CableAssemblies
