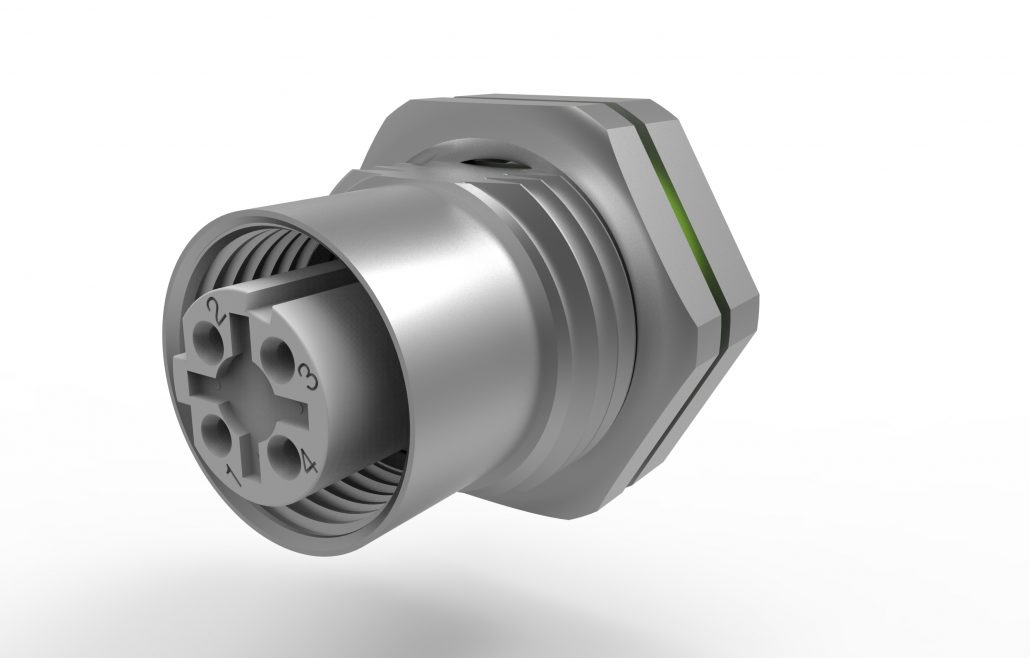

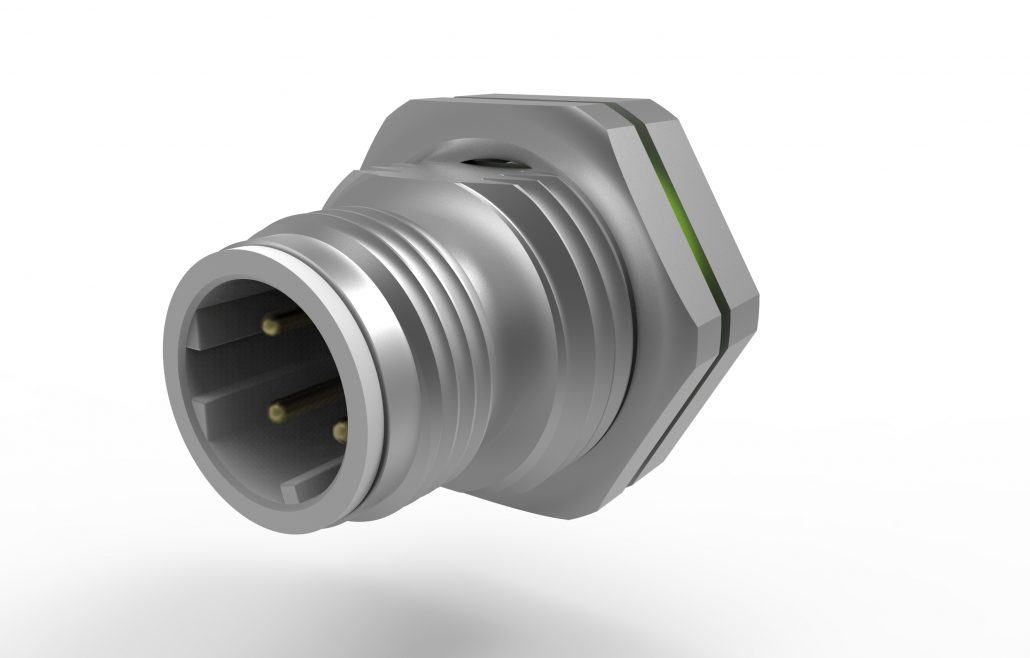

M12 D4 Gerätestecker

Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 D-Code

Beschreibung

Geschirmte M12 D Industrial Ethernet Crimp Gerätestecker

D-Codierung für Industrial Ethernet und Profinet-Schnittstellen
Versionen für Vorderwand- und für Hinterwandmontage
Verdrehsichere Montage durch Flächen am Gehäuse
Funktionssicherer Einzeladeranschluß mit vibrationssicherer Crimptechnik
Störsichere Datenübertragung durch geschirmtes Vollmetallgehäuse
und Crimptechnik als Anschlußtechnik
Sichere Kontaktierung mittels gedrehten Kontakten
Einfache snap-in Montage konfektionierter Litzen in frei wählbarer Länge
Massgeschneiderte Litzenlängen passend für die Anwendung
Kunstoffe HL 3 gemäß EN 45 545 für Bahnanwendungen
Schutzart IP 67 (M12-Anschluß schraubverriegelt)
Crimpkontakte sind separat zu bestellen
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-300110-050

Steckverbinder	M12 gemäß IEC 61076-2-101
Codierung-Polzahl	D
Kontaktzahl	4
Strombelastbarkeit	4 A
Bemessungsspannung	50 V DC
Durchgangswiderstand	≤ 5 mΩ
Isolationswiderstand	≥ 100 MΩ
Anschlussart Einzelader	Gedrehte Crimp Snap-in-Kontakte
Aderquerschnitt	AWG 19–AWG 28
Schutzart	IP 67 (nur schraubverriegelt)
Temperaturbereich	–40° C bis +85° C
Mechanische Lebensdauer	≥ 200 Steckzyklen
Schock und Vibrationssicherheit	DIN EN 61373 Kategorie 1, Klasse B
Materialien
Gehäuse	Cu-Legierung vernickelt
Isolierkörper +Kontakthalter	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
Material	Cu-Legierung
Oberfläche	Ni/Au
Dichtungen	Elastomer
Gewinde Wandbefestigung	M16 x 1,5
Gehäuse Außen-6kt	SW 19/AF 19

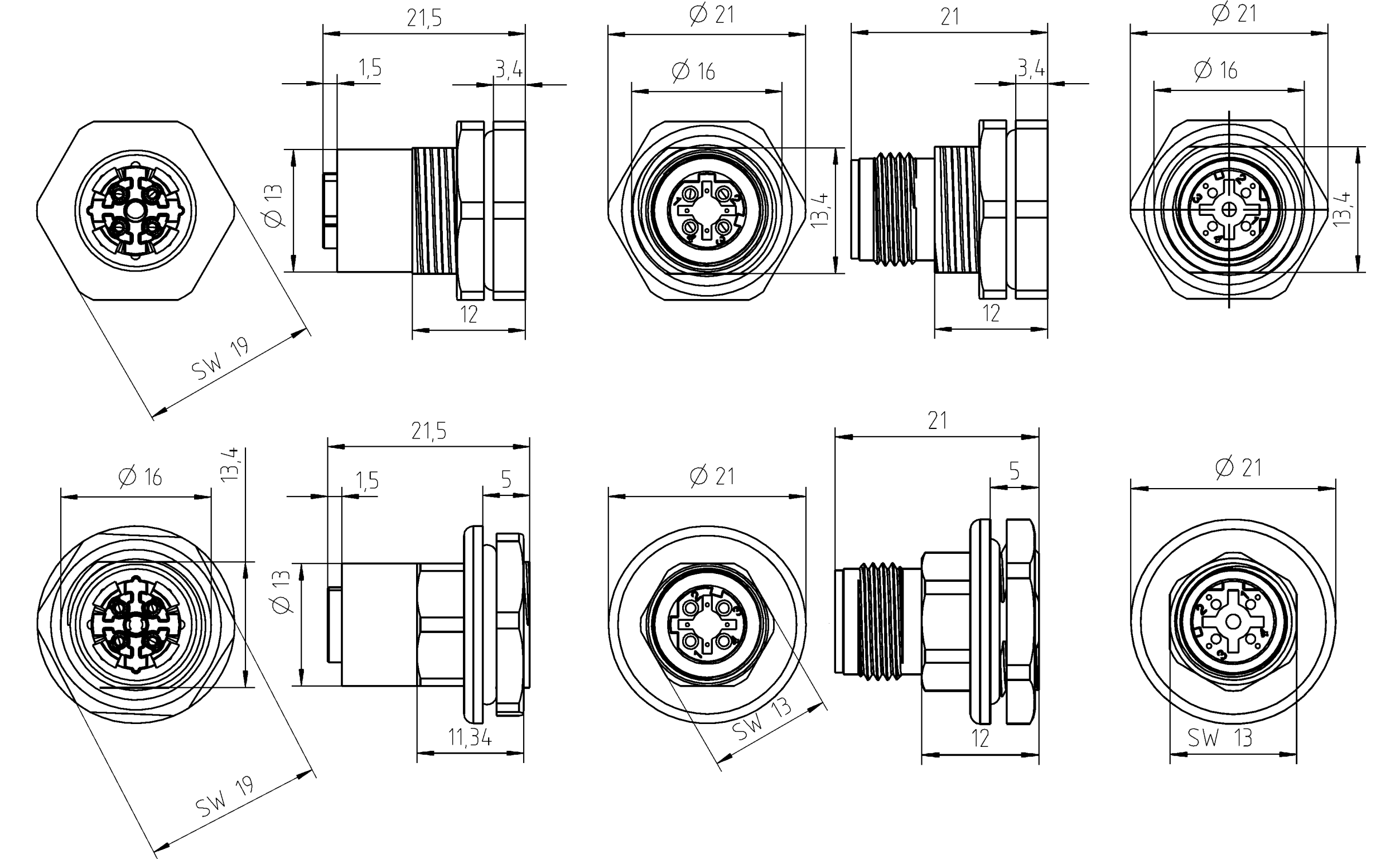

Außenabmessungen	Ø21 x 21
