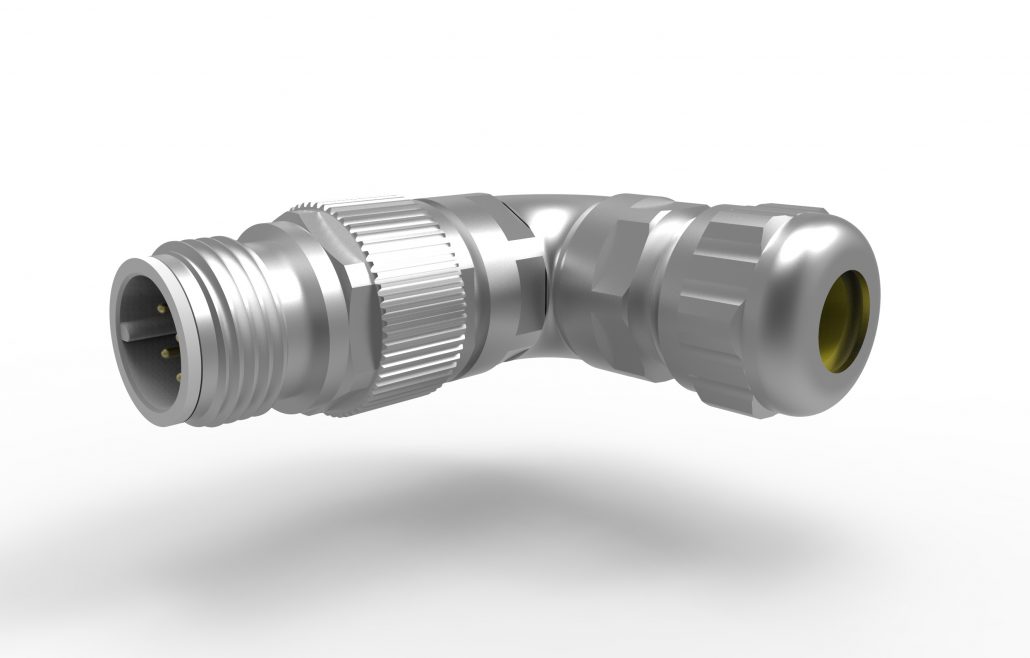

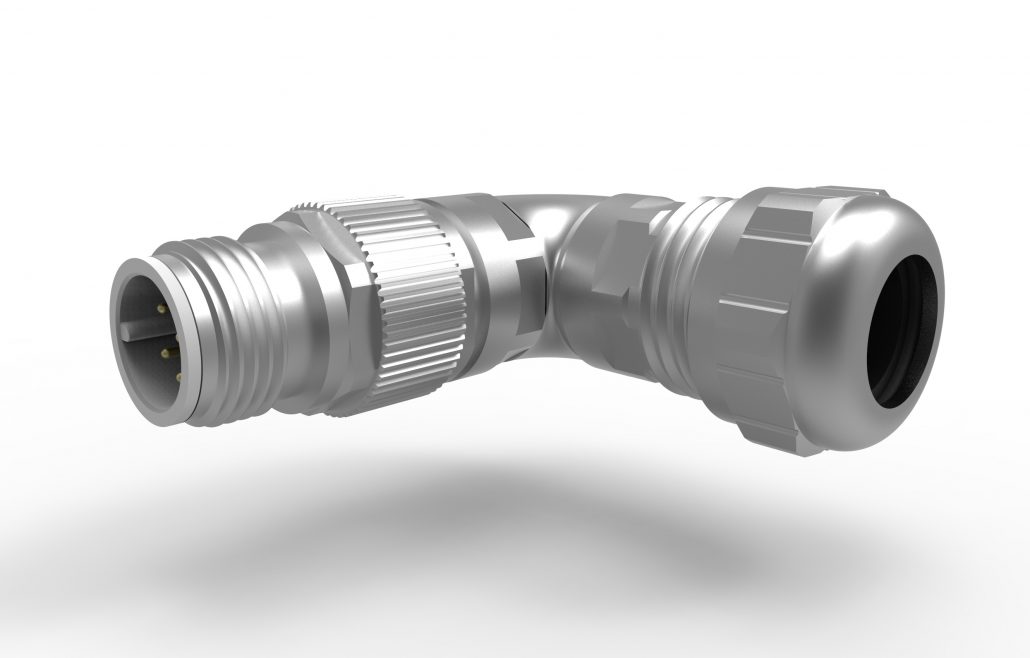

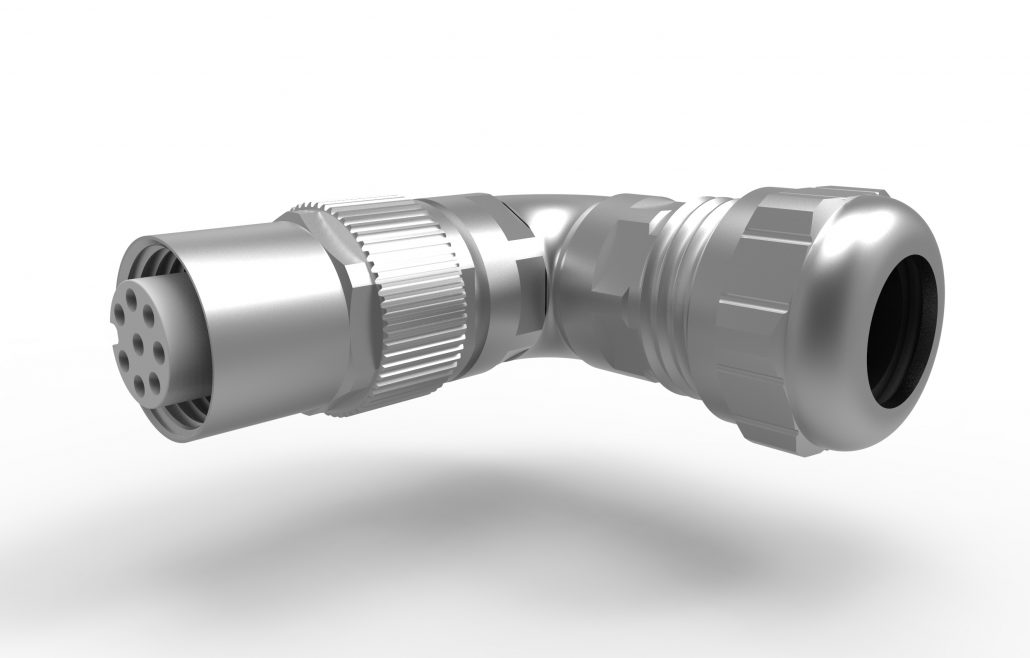

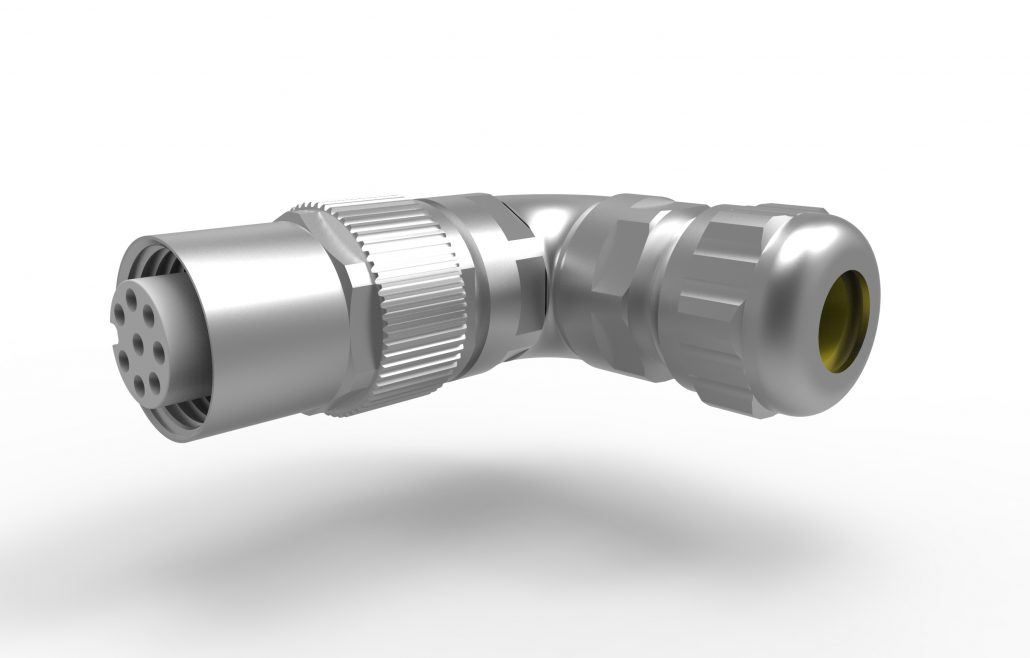

M12 A8 90° Kabelverschraubung
M12 A8 90° KabelverschraubungM12 A8 90° KabelverschraubungM12 A8 90° KabelverschraubungM12 A8 90° Kabelverschraubung

M12 A8 90° Kabelverschraubung

inkl. MwSt. zzgl. Versandkosten

M12 A8 90° Kabelverschraubung

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 A-Code, 8 polig
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

Kompakter 360° EMI/RFI M12 A-8 Ethernet 90° Crimp KV

Kabelverschraubung für 4 – 9 mm

Der 8-polige A-codierte M12 Crimp-Kabelstecker mit 90°-Kabelabgang und Kabelverschraubung ist durch kompakte Abmessungen und 8 Codierpositionen prädestiniert für Lösungen in schwierigen Einbausituationen.

  • Der zuverlässige gewinkelte M12 Ethernet Feldanschluss
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Frei wählbarer 90°-Kabelabgang mit 8 Codierpositionen (8×45°)
  • Einfache Einstellung des Kabelabgangs bei der Konfektion
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Sichere Zugentlastung und  Schirmanbindung mit Kabelverschraubung
  • Grosser  Kabelklemmbereich von 4 – 9mm / 4 – 6,5 und  5,5 – 9 mm
  • Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
  • Zertifizierte Kunststoffe n. EN 45 545 für Bahnanwendungen
  • Einfache Montage durch wenig Einzelteile
  • Die Crimpkontakte AWG 22 – 28 sind separat zu bestellen
  • Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
  • Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-820123-050

Technische Daten

Technische Daten/Technical data



Steckverbinder/Connector

M12 gemäß/acc. to IEC 61076-2-101

Codierung-Polzahl/Coding-Pin number

A-8

Strombelastbarkeit/Current rating

2 A

Bemssungsspannung/Nominal voltage

30 V DC

Durchgangswiderstand/Contact resistance

≤ 5 mΩ

Isolationswiderstand/Insulation resistance

≥ 100 MΩ

Anschlussart Einzelader/Termination single wire

Gedrehte Crimp snap-in Kontakte vergoldet/Machined crimp snap-in contacts gold plated

Aderquerschnitte/Wire sizes

AWG 22-24 und/and AWG 26-28

Schutzart/IP potection

IP 67 (nur schraubverriegelt/only screw-locked)

Temperaturbereich/Temperature range

– 40°C bis/to +85°C

Mechanische Lebensdauer/Mechanical lifetime

≥ 200 Steckzyklen/mating cycles

Materialien/Materials



Gehäuse/Housing

Cu-Legierung vernickelt/Cu alloy Ni plated

Isolierkörper + Kontakthalter/
Insulator + contact holder

Thermoplast
I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN45545-2

Kontakte/Contacts

Cu-Legierung vergoldet/Cu alloy gold plated

Dichtungen/Sealings

Elastomer



Abmessungen
