M12 D4 90° Kabelverschraubung

inkl. MwSt. zzgl. Versandkosten

M12 D4 90° Kabelverschraubung

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 D-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

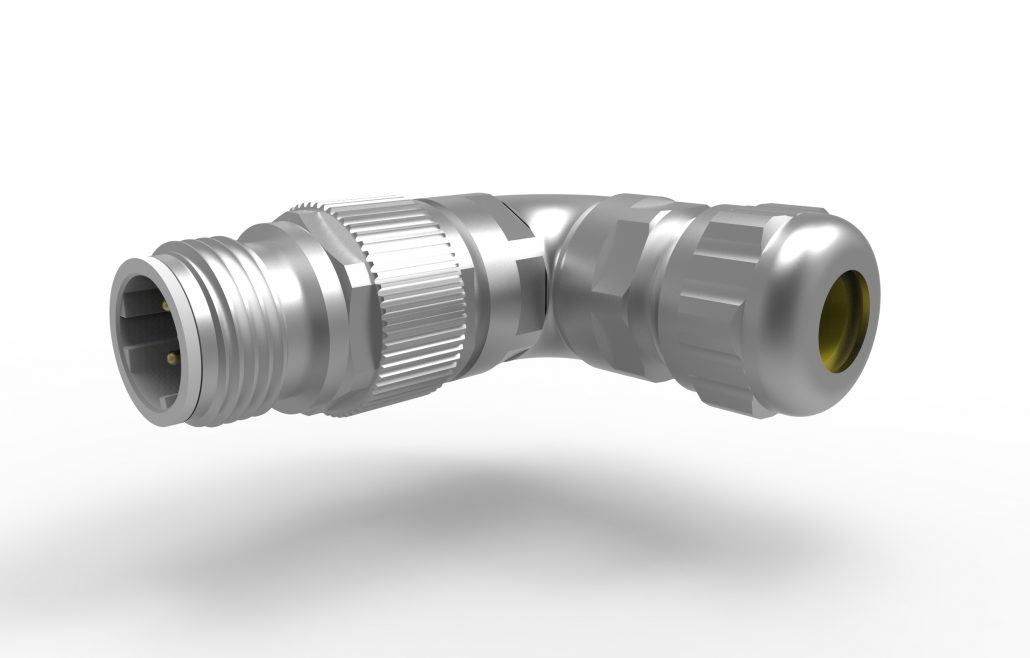

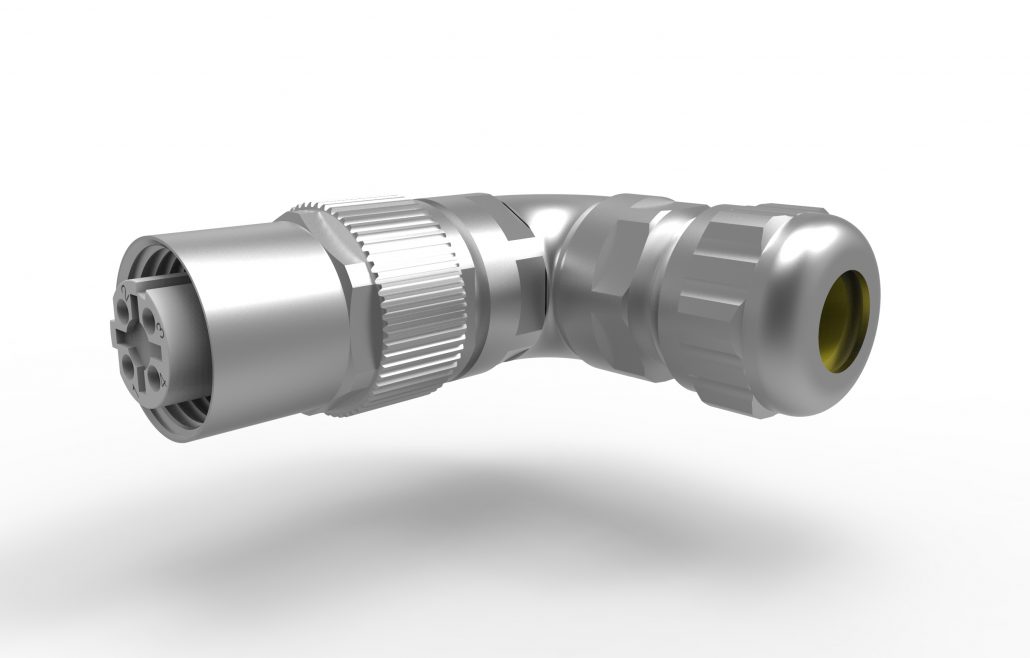

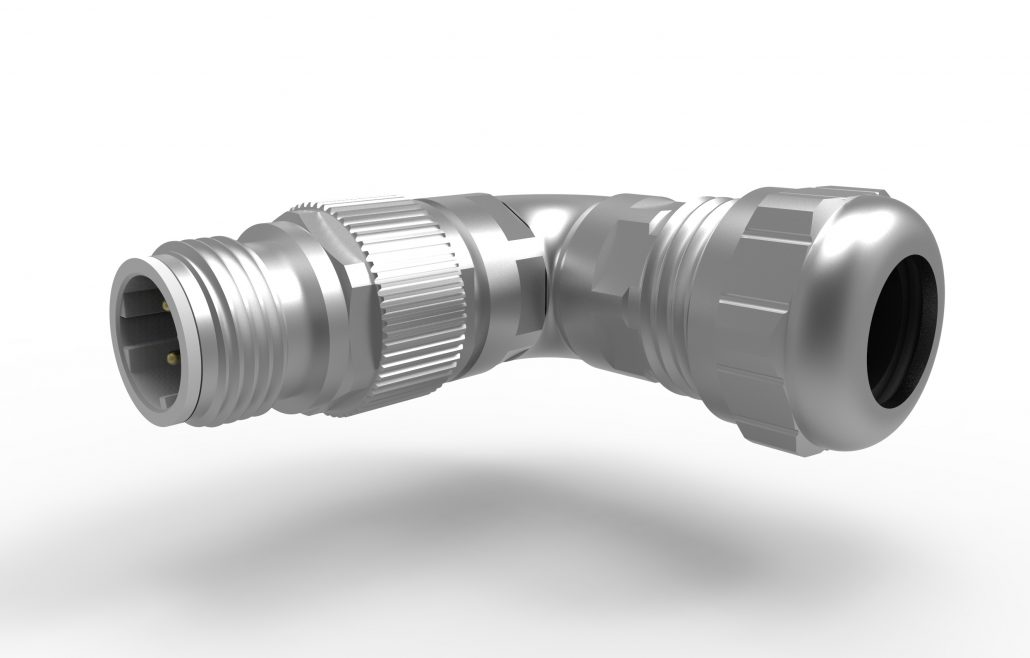

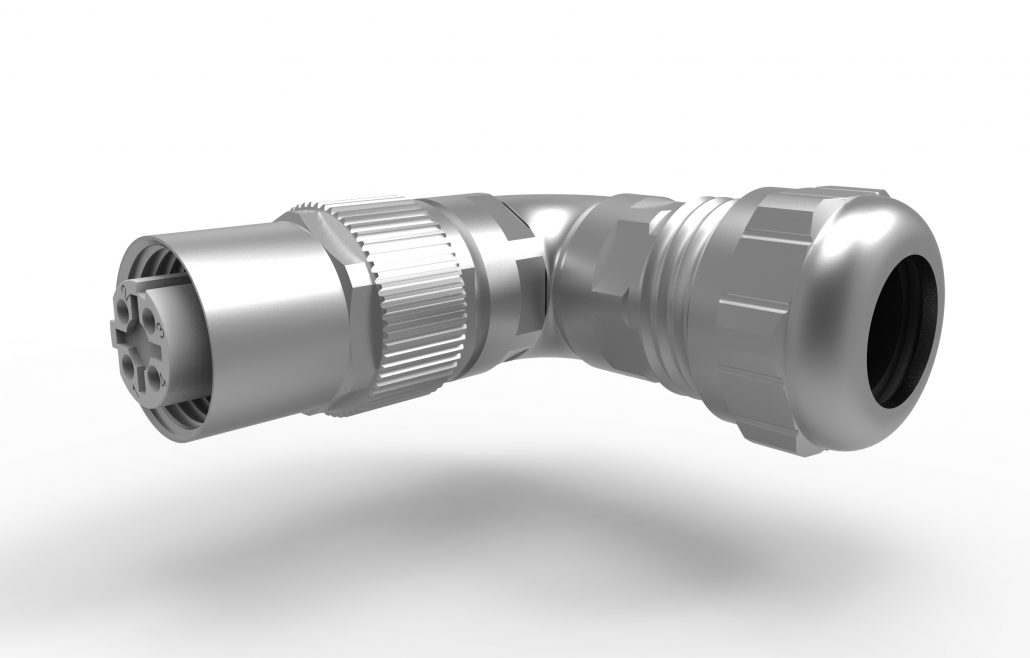

Kompakter gewinkelter M12 A-5 IP67 Crimp-Kabelstecker

Der 5-polige A-codierte M12 Crimp-Kabelstecker mit 90°-Kabelabgang ist durch kompakte Abmessungen und 8 Codierpositionen prädestiniert für Lösungen in schwierigen Einbausituationen. Die Kabelverschraubungen mit zwei sehr breiten Kabelklemmbereichen von 4–6,5 und 5,5–9 mm sowie das vollgeschirmte Gehäuse und die geschirmten Zugentlastung ergeben die funktionssichere universelle Lösung für alle gängigen Kabel beispielsweise in CAN- und DeviceNet-Anwendungen.

Technische Daten



Steckverbinder/Connector

M12 gemäß/acc. to IEC 61076-2-101

Codierungs-Polzahl/Coding-Pin number

A-5

Strombelastbarkeit/Current rating

4 A

Bemessungsspannung/Nominal voltage

50 V DC

Durchgangswiderstand/Contact resistance

≤ 5 mΩ

Isolationswiderstand/Insulation resistance

≥ 100 MΩ

Anschlussart Einzelader/Termination single wire

Gedrehte Crimp snap-in Kontakte vergoldet/Machined crimp snap-in contacts gold plated

Aderquerschnitte/Wire sizes

AWG 18–28

Kabelklemmbereich/Cable clamp range

4–9 mm

Schutzart/IP protection

IP 67 (nur schraubverriegelt/only screw-locked)

Temperaturbereich/Temperature range

–40° C bis/to +85° C

Mechanische Lebensdauer/Mechanical lifetime

≥ 200 Steckzyklen/mating cycles

Materialien/Materials



Gehäuse/Housing

Cu-Legierung vernickelt/Cu alloy Ni plated

Isolierkörper +Kontakthalter/Insulator + contact holder

Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2

KontaktelContacts

Cu-Legierung vergoldet/Cu alloy gold plated

Dichtungen/Sealings

Elastomer

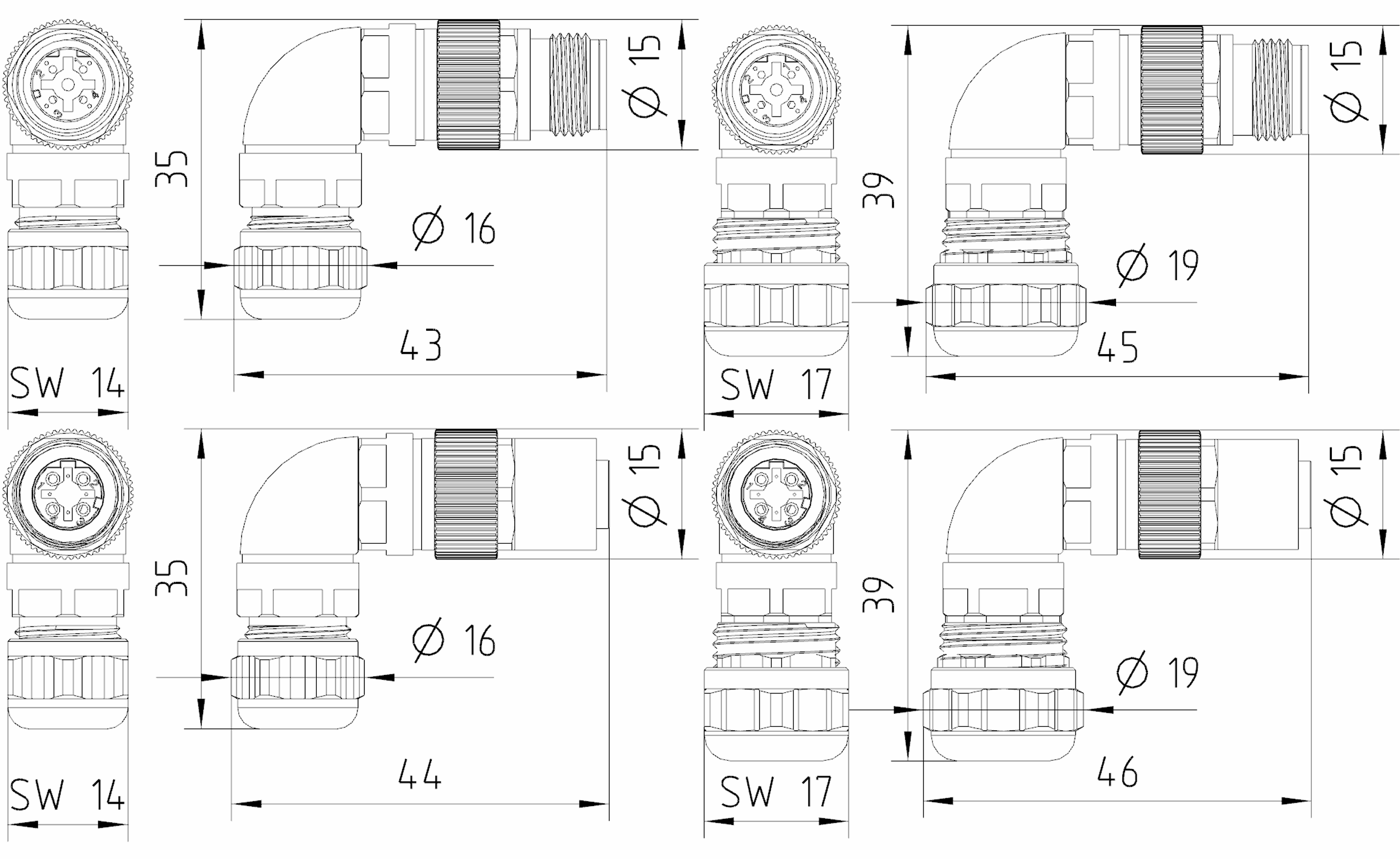

Abmessungen
