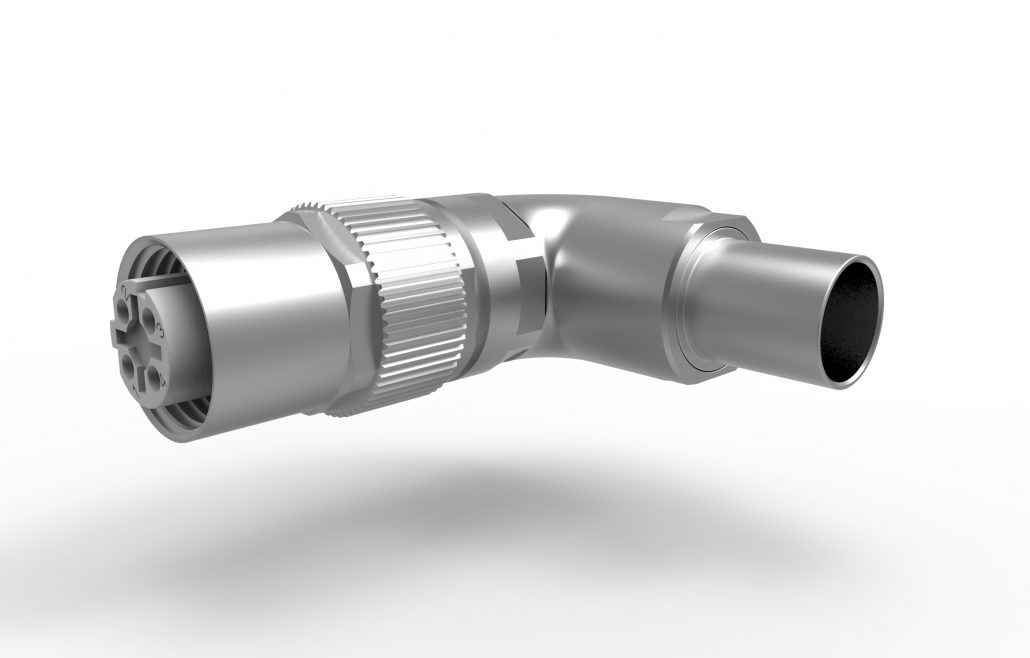

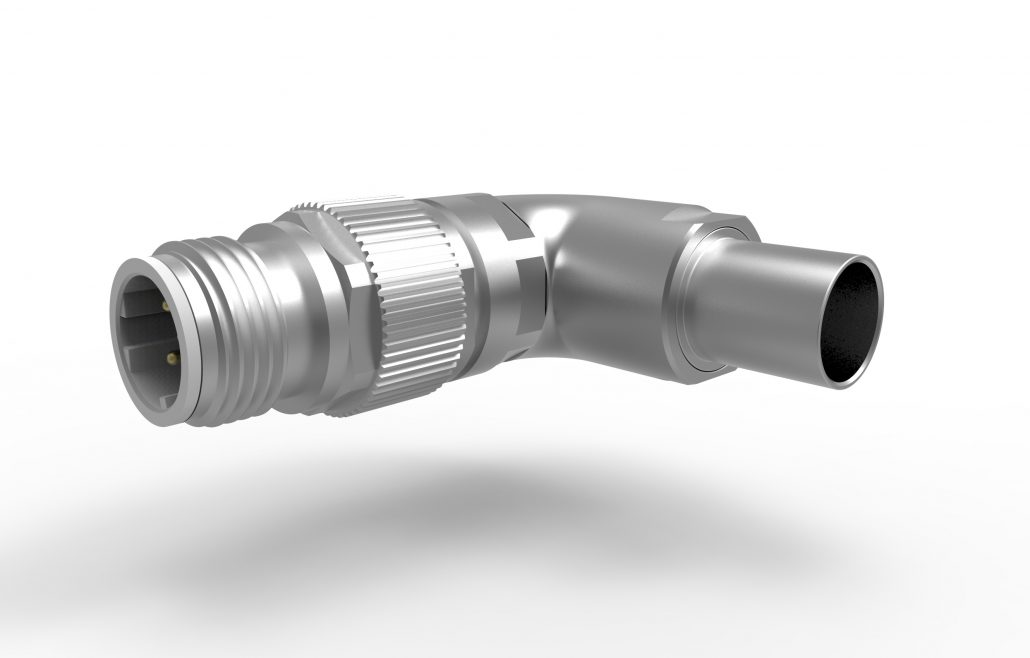

M12 D4 90° Crimp
M12 D4 90° CrimpM12 D4 90° Crimp

M12 D4 90° Crimp

inkl. MwSt. zzgl. Versandkosten

M12 D4 90° Crimp

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 D-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

Kompakter 360° EMI/RFI M12 D-Code 90° Crimp CR

Der funktionssichere Industrial Ethernet und Profinet Kabelstecker

Der neue 360° EMI/RFI M12 D-Code Kabelstecker Crimp mit 90° Kabelabgang für Ethernet in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren Ethernet-Anschluss und die störsichere Datenübertragung in Applikation mit extrem hoen Anforderungen wir in der Bahntechnik oder an  Stanzautomaten.

  • Der vibrationssichere abgewinkelte M12 Profibus Feldanschluss
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
  • Frei wählbarer 90°-Kabelabgang mit 8 Codierpositionen (8×45°)
  • Einfache Einstellung des Kabelabgangs bei der Konfektion
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
  • Einfache Montage durch wenig Einzelteile
  • Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
  • Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-320053-050

Technische Daten

Steckverbinder

M12 gemäß/acc. to IEC 61076-2-101

Codierungs-Polzahl/Coding-Pin number

D

Strombelastbarkeit/Current rating

4 A

Bemessungsspannung/Nominal voltage

50 V DC

Durchgangswiderstand/Contact resistance

≤ 5 mΩ

Isolationswiderstand/Insulation resistance

≥ 100 MΩ

Anschlussart Einzelader/Termination single wire

Gedrehte Crimp snap-in Kontakte/Machined crimp snap-in contacts

Aderquerschnitt/Wire size

AWG 18-28

Kabelzugentlastung und Kabelschirmanschluss / Cable strain relief and cable shield termination

Crimpflanschsystem mit Crimpeinsatz + Crimphülse/Crimp flange system with crimp insert + crimp sleeve

Schutzart/IP protection

IP 67 (nur schraubverriegelt/only screw-locked)

Temperaturbereich/Temperature range

Mit Griffhülse/with grip cap: –40° C bis/to +70° C ohne Griffhülse/w/o grip cap: –40° C bis/to +85° C

Mechanische Lebensdauer/Mechanical lifetime

≥ 200 Steckzyklen/mating cycles

Schock und Vibrationssicherheit/Shock and vibration proofness

DIN EN 61373 Kategorie 1, Klasse B/DIN EN 61373 Category 1, class B

Materialien/Materials



Gehäuse/Housing

Cu-Legierung vernickelt/Cu alloy Ni plated

Isolierkörper +Kontakthalter/Insulator + contact holder

Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2

Material/Material

Cu-Legierung/Cu alloy

Oberfläche/Plating

Ni/Au

Griffhülse/Grip booth

TPE mit S3 und SR2 gemäß DIN 5510-2/TPE with S3 and SR2 according to DIN 5510-2

Dichtungen/Sealings

Elastomer

Abmessungen
