M12 A5 HM CF

inkl. MwSt. zzgl. Versandkosten

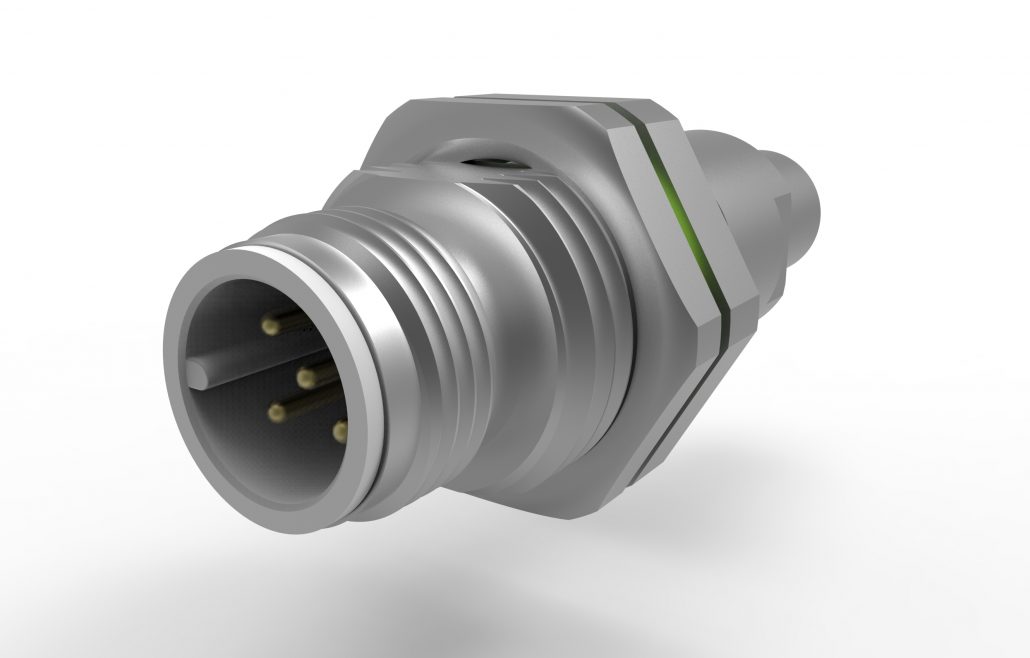

M12 A5-coded rear panel crimp flange

Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie:

Beschreibung

M12 A5-coded rear panel crimp flange

360° Shielding and vibration-/torsion-proof



Der neue vollgeschirmte M12 Kabelstecker Crimp für Hinterwandmontage in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren CAN /DeviceNet und Ethernet Power Anschluss und die störsichere Datenübertragung in Anwendungen mit sehr hohen Anforderungen wie z, B. an Schaltschranktüren in Transport und Bahntechnik.



  • Der vibrationssichere M12  CAN /DeviceNet und Ethernet Power Hinterwandanschluss
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
  • Zertifizierte Qualifikation nach DIN EN 61373 für Bahnanwendungen
  • Kunststoffe zertifiziert für Bahnanwendungen
  • 360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
  • Verdrehsichere Montage durch Flächen am Gehäuse
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
  • Zertifizierte Kunststoffe nach EN 45545 für Bahnanwendungen
  • Einfache Montage durch wenig Einzelteile

Technical Data

Steckverbinder

M12 gemäß/ acc. to IEC 61076-2-101

Codierung -Polzahl / Coding-Pin number

A-5

Strombelastbarkeit/ Current rating

4 A

Bemessungaspannung / Nominal voltage

50 V DC

Durchgangswiderstand / Contact resistance

≤ 5 mΩ

Isolationswiderstand / Insulation resistance

≥ 100 MΩ

Anschlussart Einzelader / Termination single wire

Gedrehte Crimp snap-in Kontakte/ Machined crimp snap-in contacts

Aderquerschnitt /Wire size

AWG 18 – 28

Kabelzugentlastung und Kabelschirmanschluß/ Cable strain relief and cable shield termination

Crimpflanschsystem mit Crimpeinsatz + Crimphülse/ Crimp flange system with crimp insert + crimp sleeve

Schutzart / IP protection

IP 67 (nur schraub-verriegelt /only screw-locked)

Temperaturbereich / Temperature range

mit Griffhülse/ with grip cap: –40° C bis/to +70° C ohne Griffhülse/ w/o grip cap: –40° C bis/to +85° C

Mechanische Lebensdauer / Mechanical lifetime

≥ 200 Steckzyklen / mating cycles

Schock und Vibrationssicherheit/ Shock and vibration proofness

DIN EN 61373 Kategorie 1, Klasse B/ DIN EN 61373Category 1, class B

Materialien/Materials



Gehäuse / Housing

Cu-Legierung vernickelt / Cu alloy Ni plated

Isolierkörper +Kontakthalter/ Insulator + contact holder

Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2

Material/Material

Cu-Legierung / Cu alloy

Oberfläche/Plating

Ni/Au

Griffhülse/ Grip booth

TPE mit S3 und SR2 gemäß DIN 5510-2/ TPE with S3 and SR2 according to DIN 5510-2

Dichtungen/ Sealings

Elastomer

Gewinde Wandbefestigung/ Panel mount thread

M16x1

Gehäuse Aussen-6kt/ Wrench size housing

SW 19/ AF 19

Aussenabmessungen /Outer dimensions in mm

56 x 21



Dimensions
