CAN M12 A-5 Y-Verteiler
CAN M12 A-5 Y-Verteiler

CAN M12 A-5 Y-Verteiler

inkl. MwSt. zzgl. Versandkosten

S.30, Name, Kategorie

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: CAN-Bus
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

CAN M12 Y-Verteiler

360°Schirmung und für raue Umgebung durch Vollmetallgehäuse

Für Applikationen mit hohen EMV-Anforderungen und rauen Umgebungsbedingungen wie z. B.  CAN-Bus/DeviceNet
wurden die vollgeschirmten M12 Y-Verteiler mit massivem Vollmetallgehäuse in Schutzart IP 67 entwickelt. Es sind Ausführungen für die Wandbefestigung mit 2 Befestigungsbohrungen sowie Ausführungen mit drehbaren Überwurfmuttern für den direkten Anschluss an CAN-Bus-Baugruppen mit M12-Schnittstellen verfügbar.

Technische Merkmale

  • 360° EMI/RFI-Zinkdruckguss-Vollmetallgehäuse
  • Schutzart IP 67
  • M12 A-Code, 5-polig
  • Pinbelegung: Pin 1–5 angeschlossen

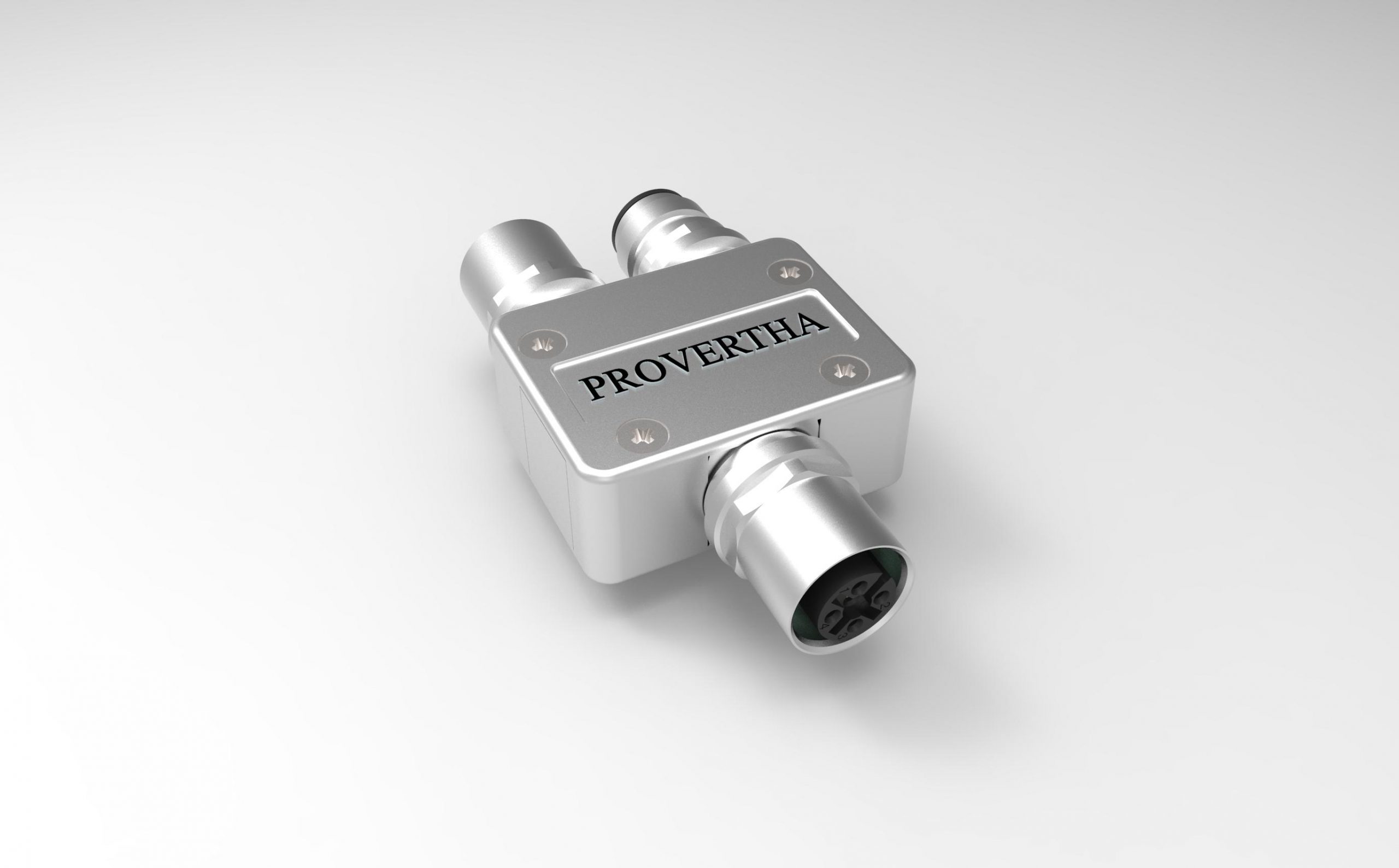

  • Version für direkten Anschluss an CAN-Bus M12-Schnittstellen mit drehbarem M12-Schraubanschluß

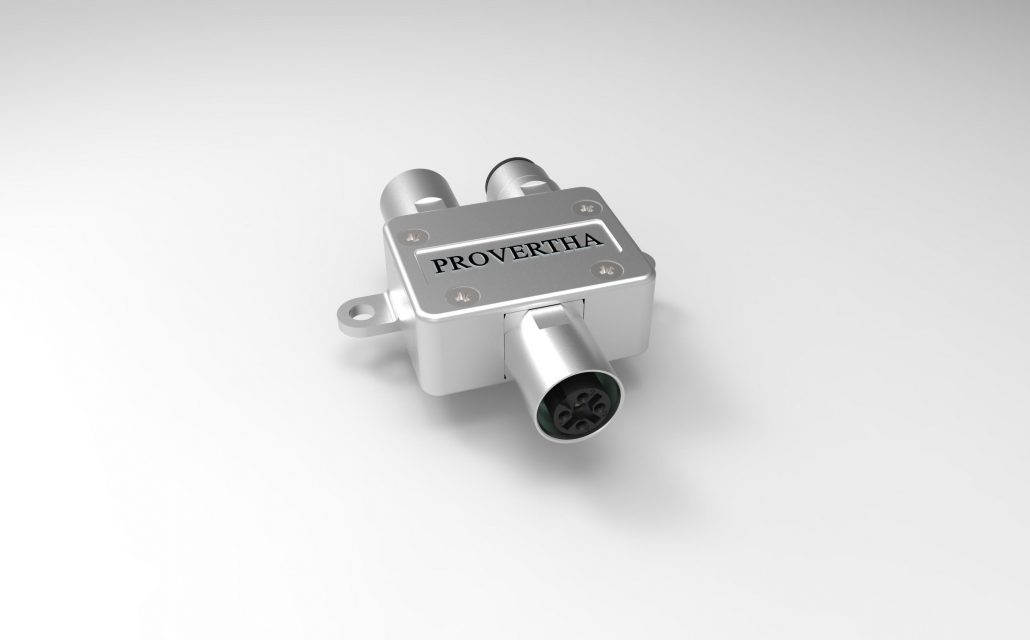

  • Version mit integrierten Befestigungslaschen für
    einfache sichere Wandbefestigung mit 2 Schrauben M4 (Befestigungsbohrung 4,3 mm)
  • Kunstsoffe zertifiziert für Bahnanwendungen
  • Ausführungen mit anderen Anordnungen und Pinbelegungen der M12 Stift- und Buchsen-Stecker auf Anfrage

Technische Daten



Steckverbinder/Connector

1 x M12 Stift/Male und/and 2 x M12 Buchse/Female

Pinbelegung/Pin assignment

1-5

Codierung/Coding

A

Kontaktzahl/Number of contacts

5

Bemessungsstrom/Current rating

4 A

Betriebsspannung/Operation voltage

32 V DC

Schutzart/IP protection

IP 67

Temperaturbereich/Temperature range

–20° C bis/to +85° C

Mechanische Lebensdauer/Mechanical lifetime

200 Steckzyklen/mating cycles

Anzugsmoment/Torque



M12-Schraubverriegelung/M12 screw locking

0,8–1 Nm (max. 2 Nm)

Schlüsselweite/Wrench size



M12-Schraubverriegelung/M12 screw locking

SW 13

Materialien/Materials



Gehäuse/Housing



Material/Material ZnAl- und Cu-Legierung/

ZnAl- and Cu-alloy

Oberfläche/Plating

Ni über Cu/Ni over Cu

Isolierkörper/Insulator Thermoplast

UL 94-V0

Kontakte/Contacts



Material/Material

Cu-Legierung/Cu-alloy

Oberfläche/Plating

Au über Ni/Au over Ni

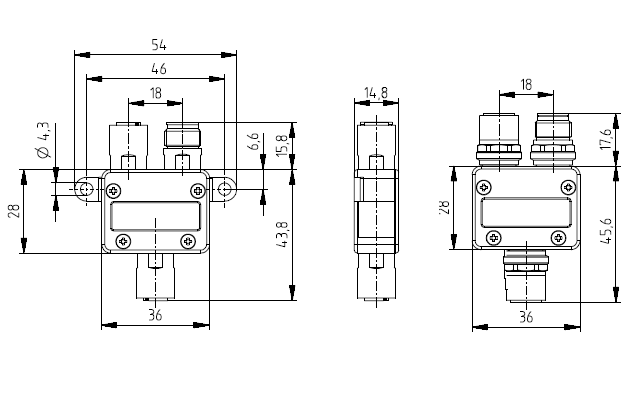

Abmessungen
