CAN-Bus Axial EK
CAN-Bus Axial EK

CAN-Bus Axial EK

inkl. 19 % MwSt. zzgl. Versandkosten

CAN-Bus Axial EK

Artikelnummer: 40-5191142 Kategorie: CAN-Bus
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

Busstecker Axial Externer Kabelklemmen-Anschluss

Axial CAN-Bus Busstecker Externe Kabelklemme



Den einfachen und funktionssicheren Anschluss für die störsichere EMV-gerechte Datenübertragung sichern Busstecker mit externer Kabelklemme, die eine sichere Zugentlastung und Schirmübergabe des CAN-Buskabels gewährleisten.
Der 180°-Kabelausgang der Axial-Bauform ermöglicht die Anwendung in Einbausituationen mit 2 übereinanderliegenden Schnittstellen.

Technische Merkmale

  • Für direkt übereinanderliegende Schnittstellen
  • Kabelanschluss: 180° zur D-Sub Steckrichtung
  • Effektive 360° EMI/RFI Schirmung durch spezielles Vollmetall-Gehäuse
    und massive Kabelklemme
  • Komplett geschirmtes Zinkdruckguss-Gehäuse für EMI/RFI-Sicherheit mit spezieller Schirmungsgeometrie beim Gehäuse
  • Einfacher fehlerfreier Anschluss durch Indizierung des jeweiligen CAN-Bus-Signals auf der Leiterplatte für die zugeordnete Schraubklemme
  • Einfach und sicher durch Schraubklemme
  • Flexibilität beim Kabel-Außendurchmesser durch Kabelklemmen für verschiedene Kabeldurchmesser, z. B. Schleppketten-Kabel
  • Schalter extern bedienbar für Aktivierung der Bus-Terminierung
  • Schalter ON/OFF Position frontseitig sichtbar
  • Vibrationssichere Verriegelung durch Inbusschraube UNC 4-40
    mit vormontiertem Federring
  • 100 % geprüfte Busstecker für hohe Funktionssicherheit

Technische Daten

Datenrate 1 Mbit/s
Bus-Schnittstelle D-Sub 9-polig, Buchse
Mechanische Lebensdauer 200 Steckzyklen
Temperaturbereich -20° C bis +70° C
Zulässige Feuchtigkeit Max 75% bei + 25° C, nicht kondensierend
Schutzart IP 30
Gehäusewerkstoff Zn-Legierung
D-Sub Schraubverriegelung UNC 4-40
Kabeldurchmesser 7-10 mm (auf Anfrage bis 14 mm)
Aderanschluss Schraubklemme
Einzeladerquerschnitt 0,08-0,5 mm2 (AWG 26-AWG 20)

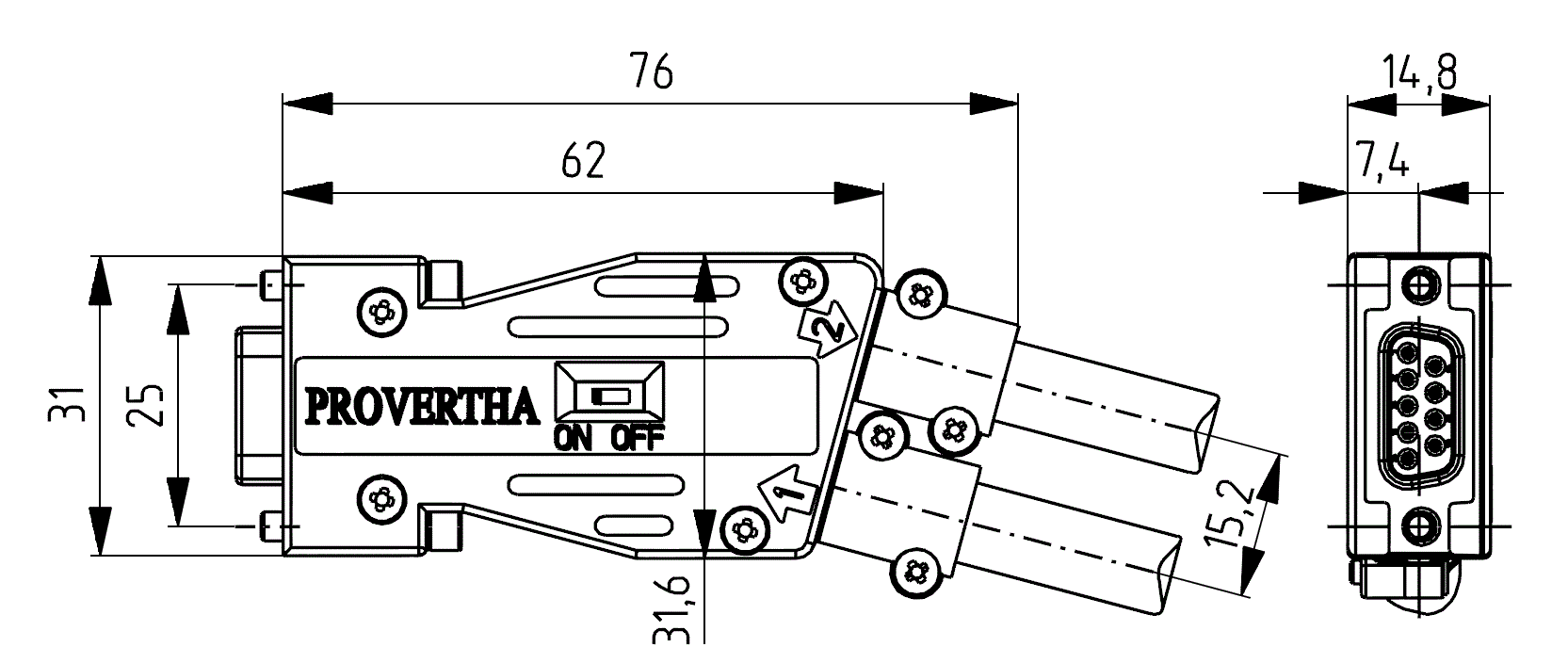

Abmessungen
