77 Modulares Haubensystem Kunststoff
77 Modulares Haubensystem Kunststoff

77 Modulares Haubensystem Kunststoff

inkl. MwSt. zzgl. Versandkosten

S.96/97, Naming, Kategorie, 77

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Kunststoffhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

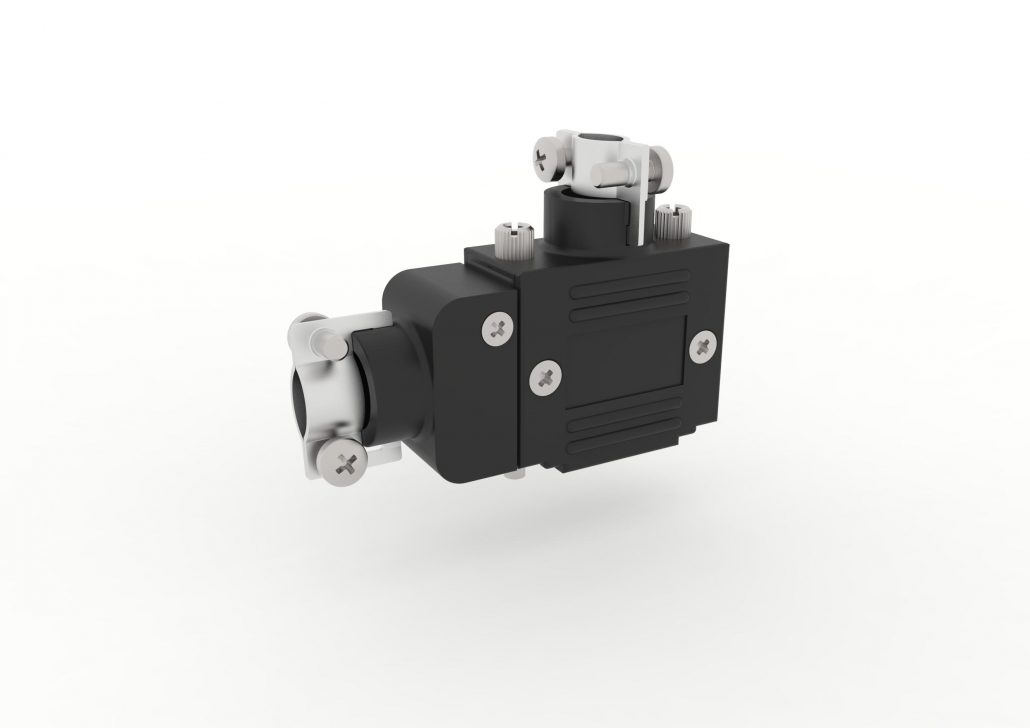

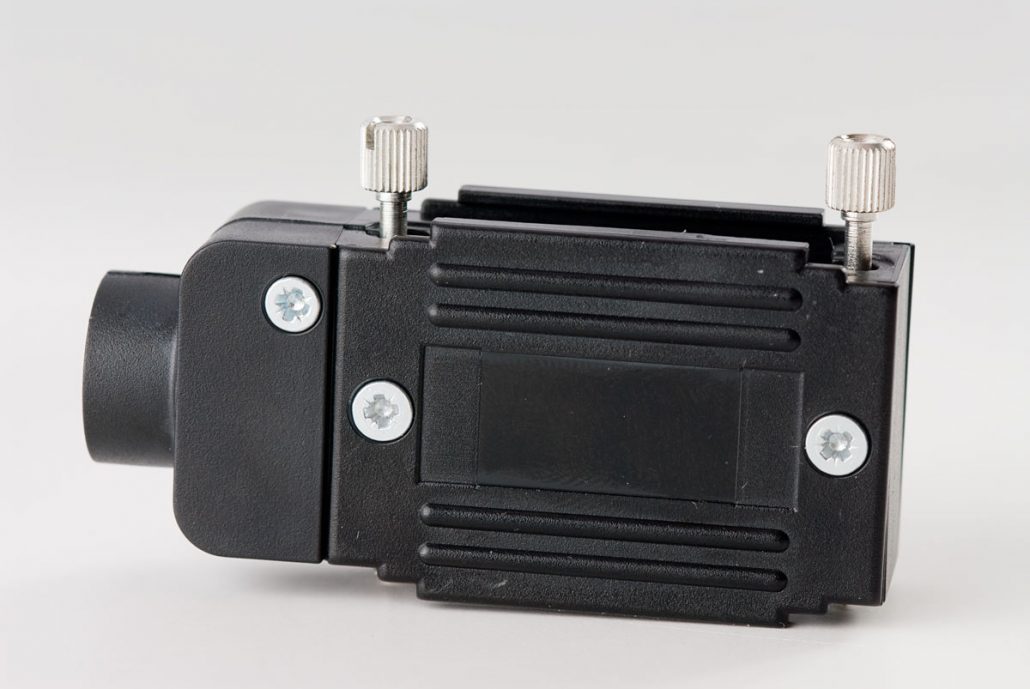

Modulares Haubensystem (Serie 77)

 vielseitig einsetzbar



  • Geringe Bauhöhe (16 mm)
  • Großer Kabelklemmbereich (max. 10 mm)
  • Modulares System für vielfältige Anwendungen
  • Aus hochwertigem ABS, flammhemmend nach UL 94 V-0
  • Metallisierte Version für EMV-Anwendungen
  • UNC 4-40 Rändelschraube (Kopf mit Innengewinde und Schlitz),
    (M3 Ausführung auf Anfrage)
  • Als Set verpackt

Einzusetzen als:

  • Haube mit bis zu 3 Kabelausgängen (Var. 7)
  • Adapterhaube mit 1 x Kabelausgang (Var. 1) oder mit 2 x Kabelausgang (Var. 5)
  • Verteiler für bis zu 4 Kabel
  • Donglegehäuse (Var. 6)
  • Weitere Ausführungen auf Anfrage

Technische Daten

Allgemein
IP Schutzklasse: IP 20
Kabeldurchmesser: 5 – 11 mm
Temperaturbereich: -20°C bis +90°C
Anzugsmoment (Kabelklemmschrauben): max. 30 Ncm
Anzugsmoment (Deckelschrauben): max. 20 Ncm
Material:
Gehäuse: ABS UL 94-V0
Farbe: Schwarz

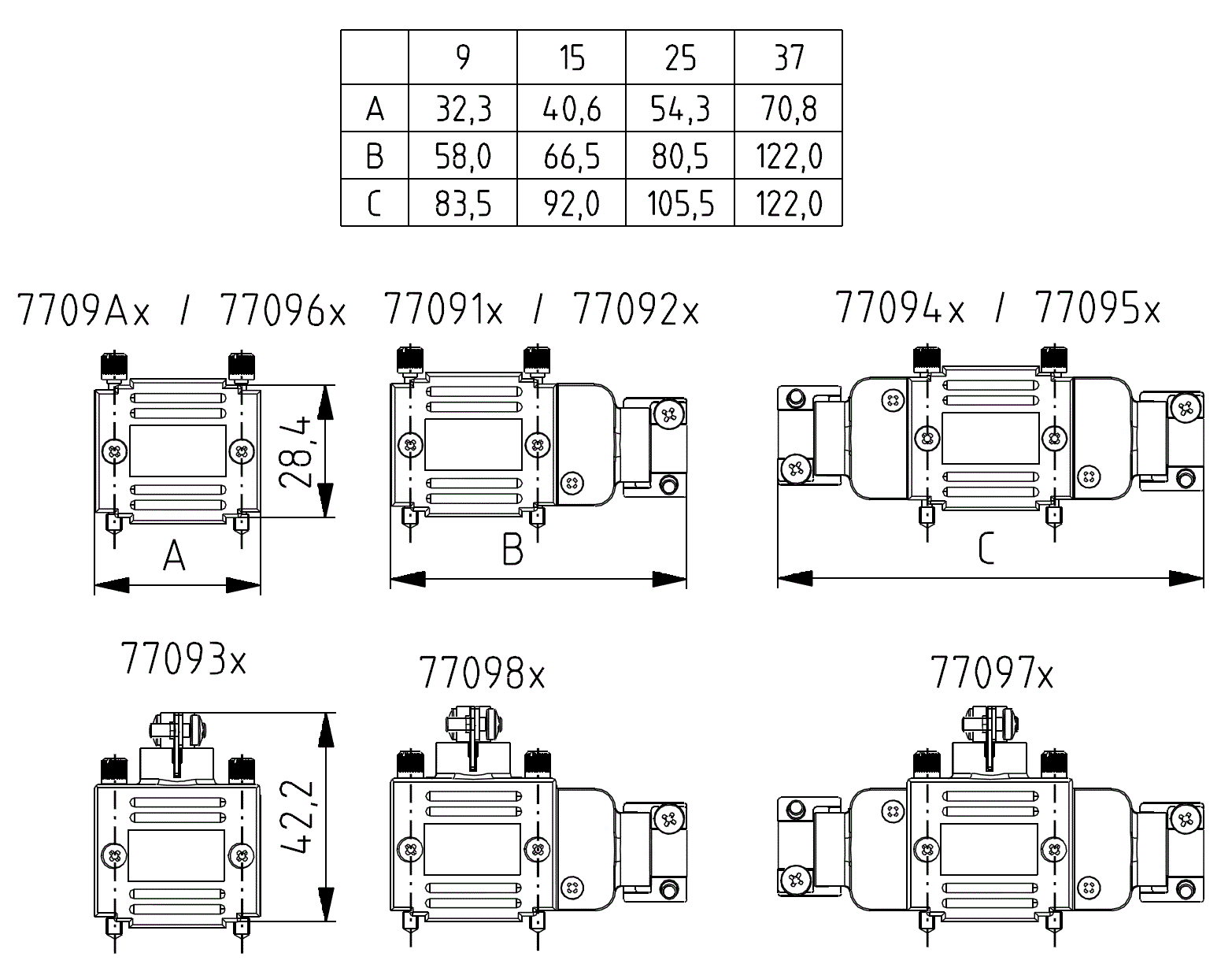

Abmessungen

7709AB-DS_01

Downloads

  • Zusamenbau Serie 77 (77xx1B-Montage.pdf)
  • Variante A, Adapter, (77xxAB.pdf)
  • Variante 1, Adapter mit 1 Kabelausgang, (77xx1B.pdf)
  • Variante 2, Haube mite seitl. Kabelausgang, (77xx2B.pdf)
  • Variante 3, Haube mit geradem Kabelausgang(77xx3B.pdf)
  • Variante 4, Haube mit 2 seitl. Kabelausgängen (77xx4B.pdf)
  • Variante 5, Adapterhaube mit 2 Kabelausgängen, (77xx5B.pdf)
  • Variante 6, Dongelgehäuse, (77xx6B.pdf)
  • Variante 7, Haube mit 3 Kabelausgängen, (77xx7Bpdf)
  • Variante 8, Haube mit 2 Kabelausgängen, (77xx8B.pdf)
  • Provertha Kunststoffhauben allgemeine Techn. Daten (D-Sub-PH-D.pdf)
