47 Haube Kunststoff seitlicher Kabelausgang mit Schraubverriegelung

47 Haube Kunststoff seitlicher Kabelausgang mit Schraubverriegelung

inkl. MwSt. zzgl. Versandkosten

S.93, Naming, Kategorie, 47

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Kunststoffhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

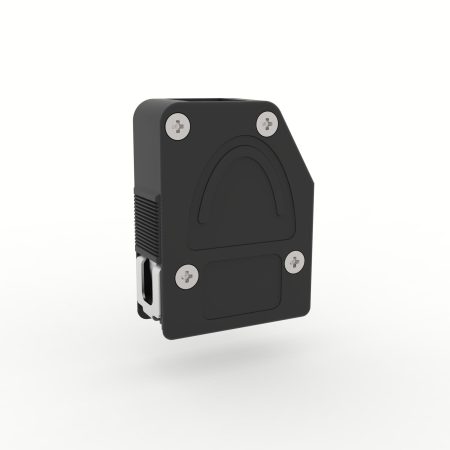

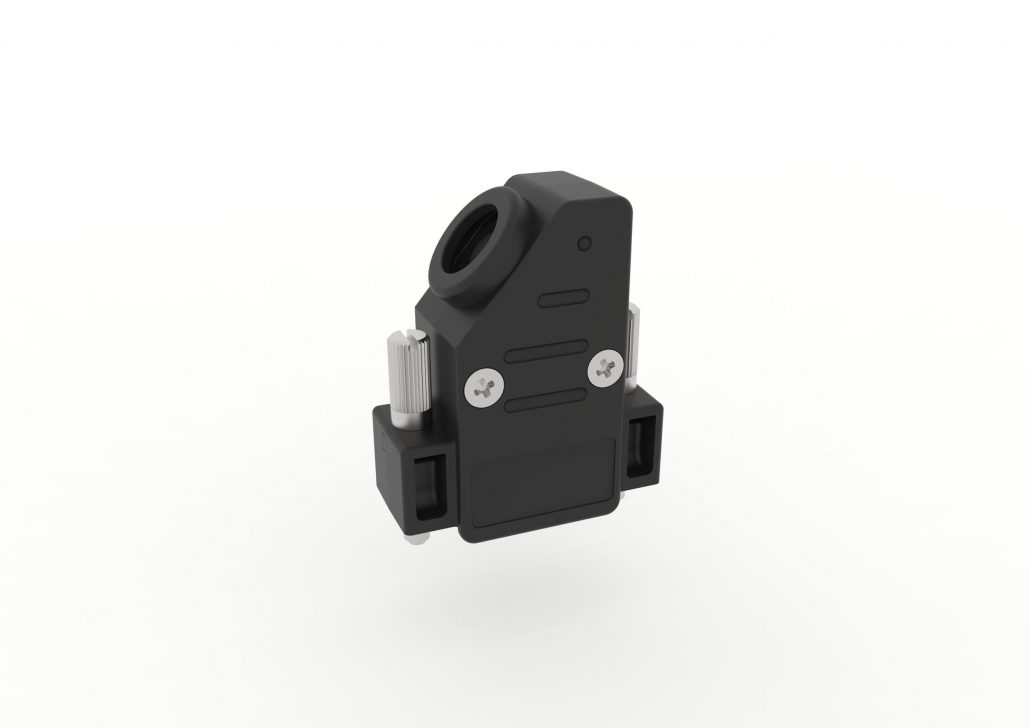

Kunststoffhaube (Serie 47)

mit Schraubverriegelung und seitlichem Kabelausgang

  • Zweiteiliges Kunststoffgehäuse mit seitlichem Kabelausgang
  • Aus hochwertigem metallisiertem ABS-Kunststoff, flammhemmend nach UL 94 V-0
  • Haube im 3 TE-Raster steckbar
  • Integrierter Staubschutzkragen
  • UNC 4-40 Rändelschraube (M3 ebenso verfügbar)
  • Mehrmaliges Öffnen möglich

Technische Daten

Allgemein
IP Schutzklasse: IP 20
Kabeldurchmesser: 5 – 11 mm
Temperaturbereich: -20°C bis +90°C
Anzugsmoment (Kabelklemmschrauben): max. 30 Ncm
Anzugsmoment (Deckelschrauben): max. 20 Ncm
Material:
Gehäuse: ABS UL 94-V0
Farbe: Schwarz

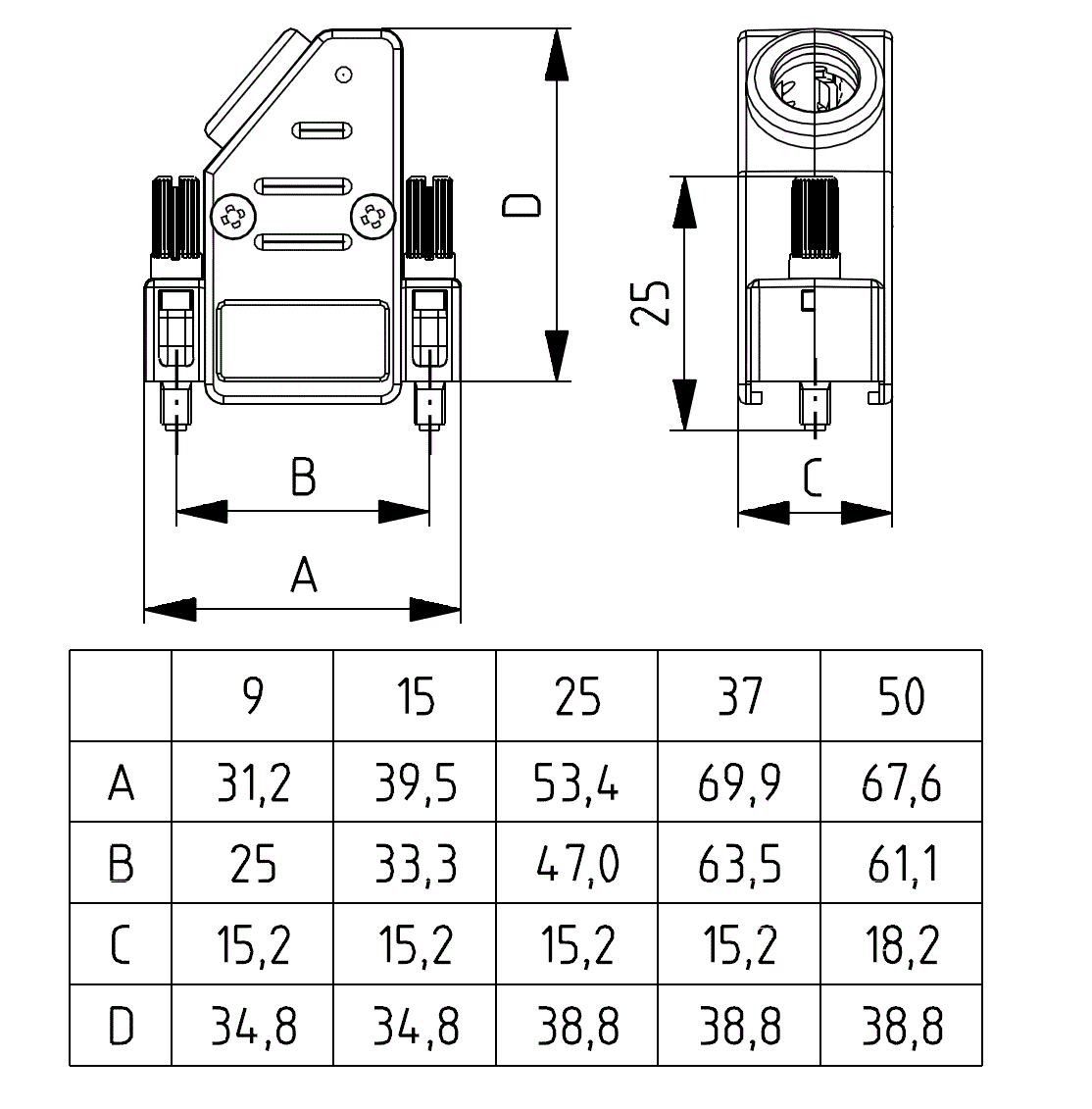

Abmessungen

47090B25T001-DS_01

Downloads

  • Übersicht 47er Hauben
  • Datenblatt 47er Haube Größe 1 (9 pol.), (47090BxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 2 (15 pol.), (47150BxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 3 (25 pol.), (47250BxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 4 (37 pol.), (47370BxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 5 (50 pol.), (47500BxxTVPE-P.pdf)
  • Provertha Kunsstoffhauben allgemeine Techn. Daten (D-Sub-PH-D.pdf)
