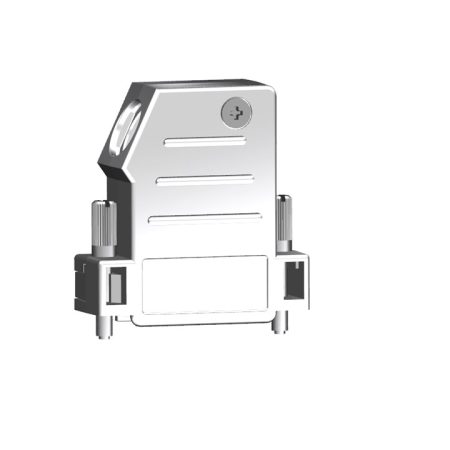

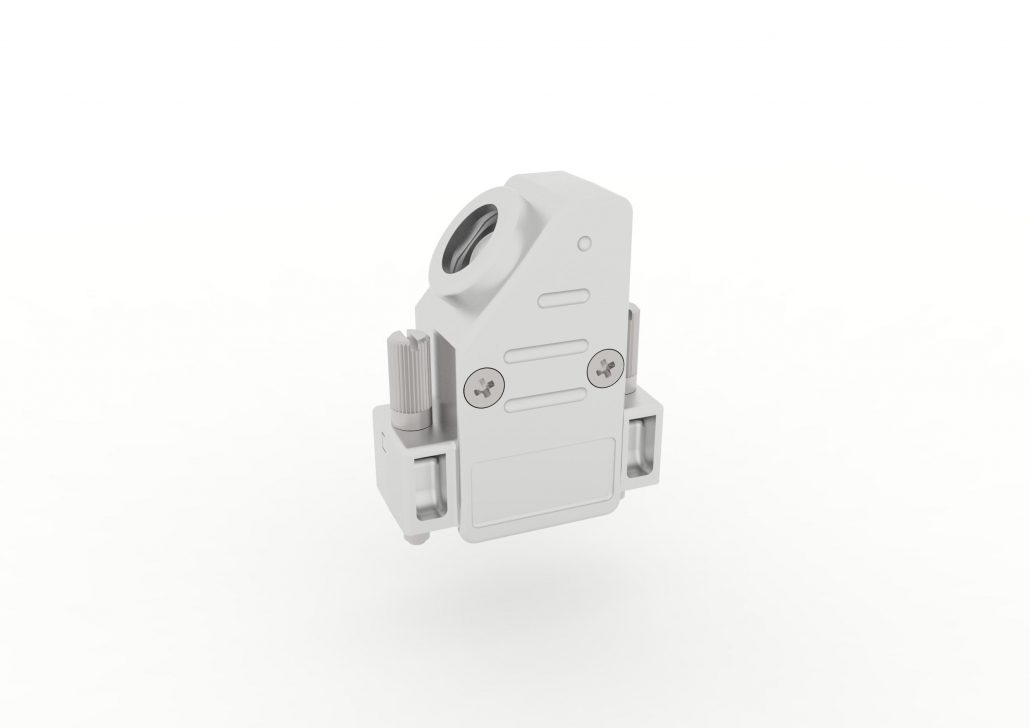

47 Haube Metallisiert seitlicher Kabelausgang mit Schraubverriegelung

47 Haube Metallisiert seitlicher Kabelausgang mit Schraubverriegelung

inkl. MwSt. zzgl. Versandkosten

S.93, Naming, Kategorie, 47

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Kunststoffhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

Kunststoffhaube metallisiert (Serie 47)

mit Schraubverriegelung und seitlichem Kabelausgang

  • Gute Schirmung durch Metallisierung und Gehäusegeometrie
  • Schnelle Montage durch vormontierte Verriegelungsschrauben
  • Aus hochwertigem metallisiertem ABS Kunststoff, flammhemmend nach UL 94 V-0
  • Kompakt im 3 TE-Raster steckbar
  • Integrierter Staubschutzkragen
  • UNC 4-40 Verriegelungsschraube, alternativ M3
  • Set-Verpackung oder lose Einzelteile in Beuteln

Technische Daten

Allgemein
IP Schutzklasse: IP 20
Kabeldurchmesser 5 – 11 mm
Temperaturbereich: -40°C bis +90°C
Anzugsmoment (Kabelklemmschrauben): max. 30 Ncm
Anzugsmoment (Deckelschrauben): max. 20 Ncm
Material
Gehäuse: Kunststoff ABS UL 94-V0
Farbe: vernickelt (metallisiert)

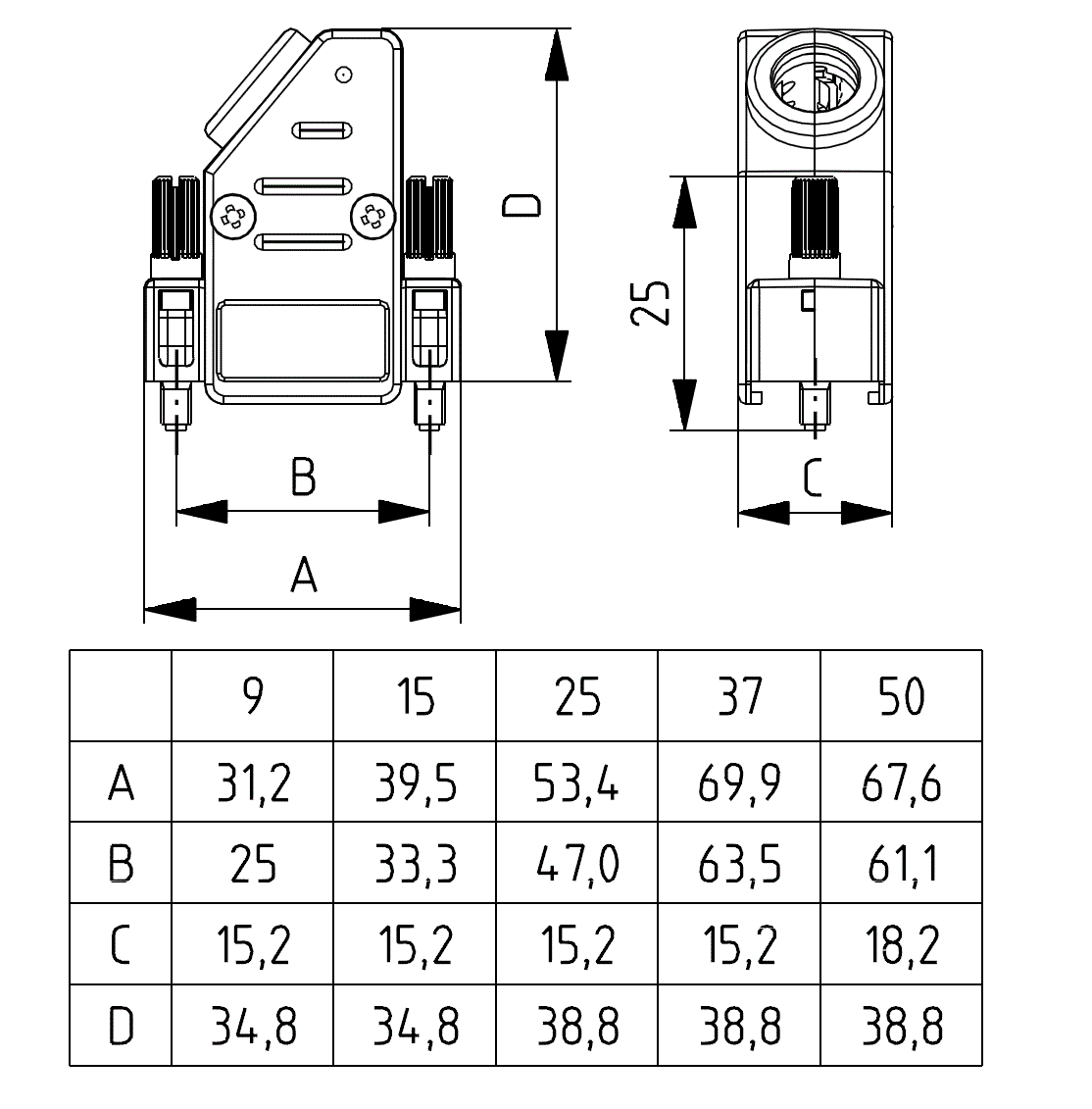

Abmessungen

47090B25T001-DS_01

Downloads

  • Übersicht 47er Hauben
  • Datenblatt 47er Haube Größe 1 (9 pol.), (47090MxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 2 (15 pol.), (47150MxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 3 (25 pol.), (47250MxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 4 (37 pol.), (47370MxxTVPE-P.pdf)
  • Datenblatt 47er Haube Größe 5 (50 pol.), (47500MxxTVPE-P.pdf)
  • Provertha Kunsstoffhauben allgemeine Techn. Daten (D-Sub-PH-D.pdf)
