Starke und flexible
Leiterplatten-
Anschlusstechnik

Heute kommt es mehr denn je darauf an, dass SMT-Leiterplattenanschlüsse eine hohe Funktionssicherheit bei Schock und Vibrationen sowie erweiterte Möglichkeiten beim Routing bieten. Ein Beispiel: In bestimmten Anwendungsfällen von I/O-Boxen, z. B. an Spritzgussmaschinen oder von kompakten Ethernet-Switchen in Bahn- und Transportanwendungen treten höhere mechanische Belastungen und Vibrationen auf. Hier sind Steckverbinderlösungen gefragt, die ein Abreißen des Kontaktes im Anschlussbereich zur Leiterplatte oder andere Kontaktunterbrechungen beim Stecken und Ziehen sowie im Betrieb zuverlässig verhindern.

Hoch belastbar im Miniaturbereich

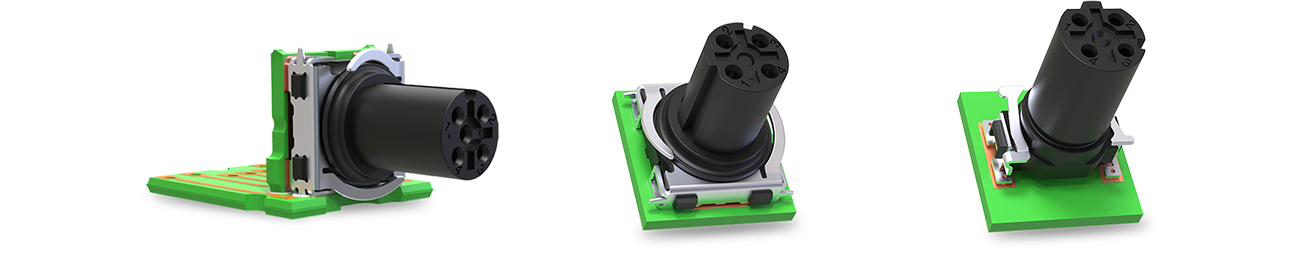

Die neuen Ruggedized- und Slimline-Stecker von Provertha haben ein spezielles Kontaktdesign für eine hohe Funktionssicherheit bei mechanischen Belastungen und sehr kleine Bauhöhen für begrenzte Einbauräume. Ein weiterer Baustein für die Miniaturisierung ist das spezielle Design des neuen manipulationssicheren Einbaugehäuses für das dichte Aneinanderreihen, das wahlweise eine Push-Pull- oder eine Schraub-Verriegelung ermöglicht.

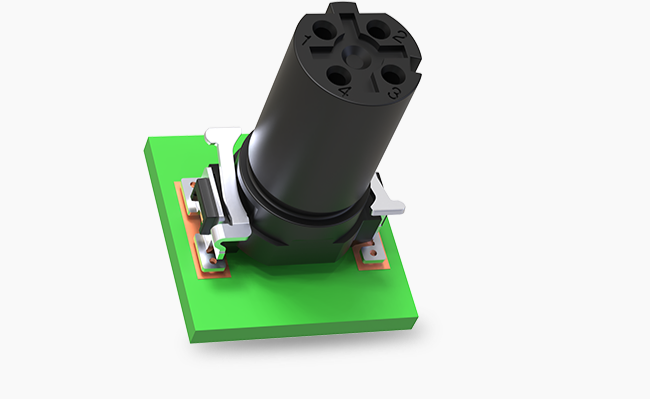

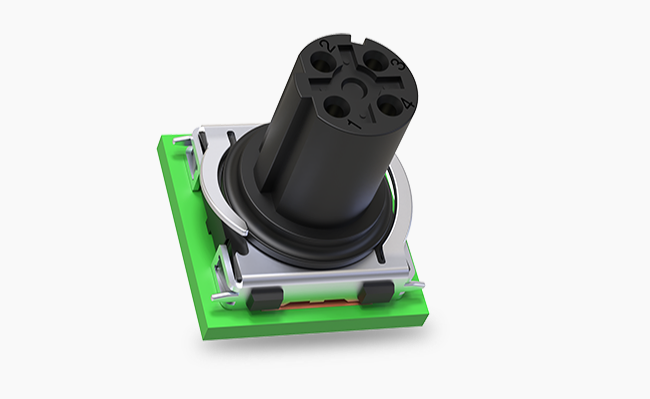

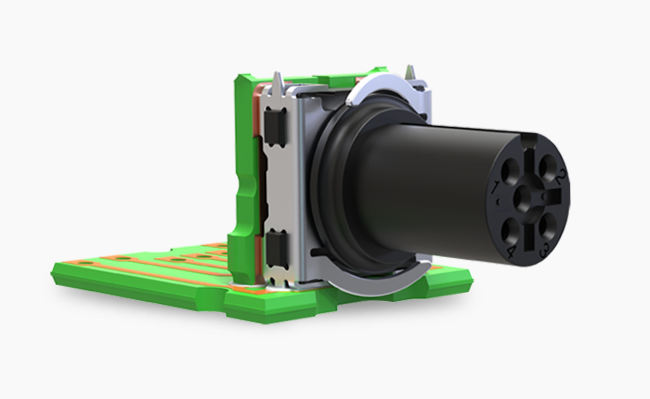

Die Ruggedized-und Slimline-Steckverbinder für die Leiterplattenmontage gibt es in zwei Varianten: ungeschirmt oder geschirmt mit einteiliger Schirmfeder in SMT-Anschlusstechnik (Surface Mounting Technology). Alle Steckverbinder in Schutzart IP67 haben sehr gute technische Kennwerte, z. B. eine hohe Strombelastbarkeit und einen großen Betriebstemperaturbereich.

Kompatible M8-Slimline-Serie mit federnder Kontaktanbindung

Die Slimline-Baureihe im M8-Formfaktor in den Bauhöhen 16,25 mm und 17 mm hat ein schlankes rechteckiges Design und kompatible Abmessungen zu den gängigsten SMT-Steckverbindern. Wie bei der Ruggedized-Baureihe, können Kunden mit den Slimline-Steckverbindern durch das neue Kontaktdesign mehr Sicherheit bei den Anschlüssen in Baugruppen und Geräten erzielen.

Durch eine federnde Kontaktanbindung und die vergrößerte Lötflächenanbindung bei den Kontakten erreichen die Slimline-Steckverbinder bei hoher mechanischer Beanspruchung eine mindestens 30 % höhere Widerstandsfähigkeit gegen das Abreißen der SMT-Anschlüsse im Vergleich zu marktüblichen SMT-Steckverbindern.

M12- und M8-Slimline-Stecker sind durch wählbare Kodierungen (A-3, A-4 und D) flexibel einsetzbar, beispielsweise für Sensor-Aktor-Applikationen in der industriellen Automation und für Industrial-Ethernet-Netzwerke sowie in miniaturisierten Anwendungen mit hoher Beanspruchung.

Die Rundsteckverbinder haben einen marktüblichen Footprint für das Drop-in-Replacement an kritischen mechanischen Leiterplatten-Schnittstellen. Sie sind kompatibel zu den wichtigsten auf dem Markt erhältlichen SMT-Rundsteckverbindern und können ohne Änderungen am Design des Leiterplatten-Layouts einfach als Alternative eingesetzt werden.
