Profibus M12 Crimp
Profibus M12 Crimp

Profibus M12 Crimp

inkl. MwSt. zzgl. Versandkosten

S.15, Naming, Kategorie

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante! Kategorie: M12 B-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

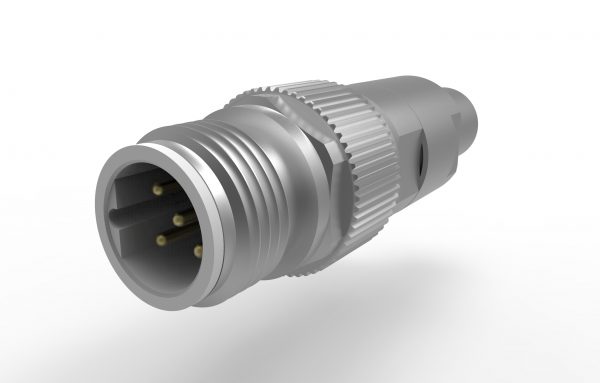

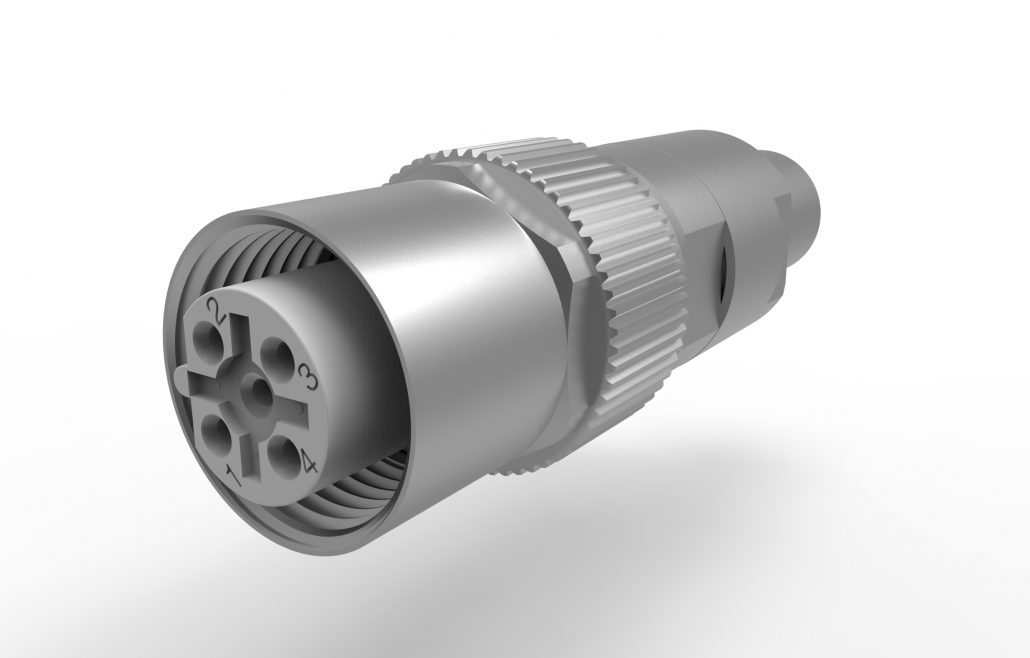

Profibus M12 Crimp

Der Profibus M12 Crimp-Kabelstecker mit B-Codierung in Schutzart IP67 erfüllt die Anforderungen für den funktionssicheren feldkonfektionierten Profibus-Anschluss durch eine sichere Signal-Kontaktierung mittels gedrehten massiven Crimp-Kontakten sowie einer sicheren Schirm-Kontaktierung durch 360° EMI/RFI Crimpflansch-System bei gleichzeitig rüttelsicherer Kabel-Zugentlastung.

Technische Merkmale

  • Sehr kompakte Außenabmessungen für beengte Einbaubedingungen
  • M12 mit 360° EMI/RFI Schirmung durch komplett geschirmtes Vollmetall-Gehäuse und spezielles Crimpflansch-System
  • Isolierkörper mit B-Codierung für Profibus
  • Einfache schnelle Montage durch Crimp Snap-in-Kontakte und vormontierte Baugruppe mit wenigen Einzelteilen
  • Rüttel- und torsionssichere Kabel-Zugentlastung für raue Umgebungsbedingungen mittels Hexagonal-Crimp des Crimpflansch-Systems
  • Schutzart IP67
  • Gedrehte Crimpkontakte Güteklasse 2 für sichere Kontaktgabe
  • Ergonomische Griffhülse in TPE
  • Crimpwerkzeuge für Signalkontakte und Crimpflansch als Zubehör verfügbar

[{ oxcontent ident=VideoJJ2jdC4TTqQ }]





Technische Daten

Steckverbinder/Connector M12
Codierung/Coding B
Pinbelegung/Pin assignment 2 und 4/2 and 4
Kontaktzahl/Number of contacts 2
Bemessungsstrom/Current rating 4 A
Betriebsspannung/Operation voltage 32 V DC
Anschlussart Einzelader/termination single wire Crimp snap-in
Aderquerschnitt/wire size 0,34 mm2 (AWG 22)
Kabel-Zugentlastung Schirmübergabe/ Crimpflansch/Crimphülse
Cable strain relief and shield connection Crimp flange/crimp sleeve
Kabeldurchmesser/Cable diameter 8 ± 0,2 mm
(andere Durchmesser auf Anfrage/other diameters upon request)
IP Schutzart/IP protection IP 67 (nur schraubverriegelt/only screw-locked)
Temperaturbereich/Temperature range -20° C bis/to +85° C
Mechanische Lebensdauer/Mechanical lifetime 200 Steckzyklen/mating cycles
(andere Steckzyklen auf Anfrage/other mating cycles upon request)
Anzugsmoment/Torque
Kabel-Verschraubung/Cable gland 1,5-2 Nm (max. 3 Nm)
M12-Schraubverriegelung/M12 screw locking 0,8-1Nm (max. 2 Nm)
Schlüsselweite/Wrench size
Kabel-Verschraubung und Gehäuse/Cable gland and housing SW 12
M12-Schraubverriegelung/M12 screw locking SW 13
Außenabmessungen/Outer dimensions in mm 53,2 x ø16



X

[{ oxcontent ident=tabel_techdata_profib_m12_crim }]

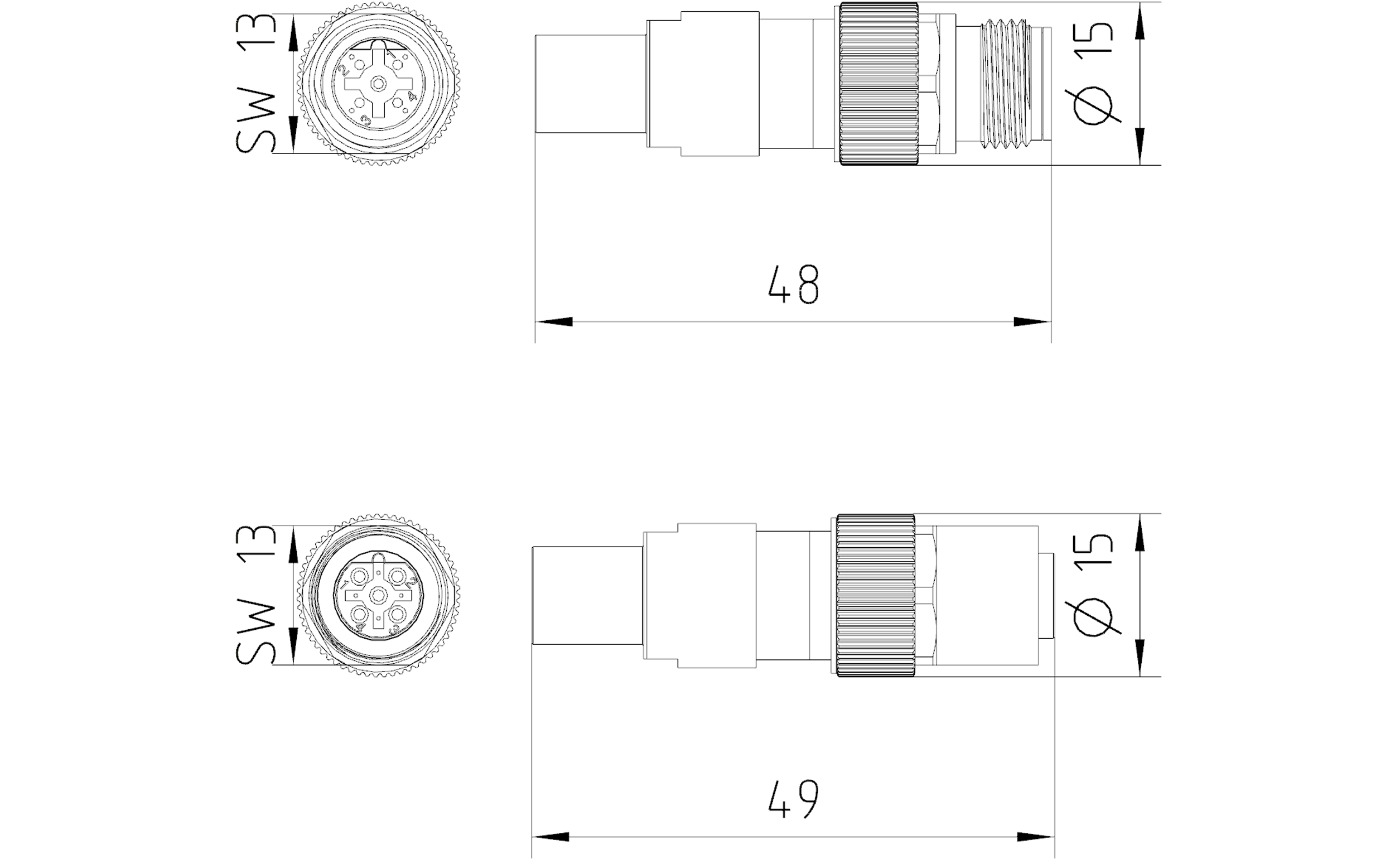

Abmessungen

Ähnliche Produkte

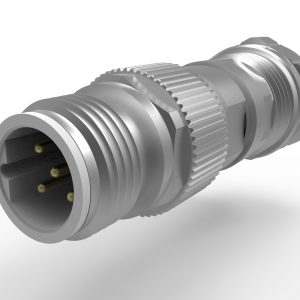

  • M12 B Profibus Kabelstecker Crimp KV

    M12 B Profibus Kabelstecker Crimp KV

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste

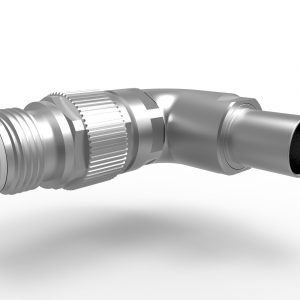

  • M12 B5 90° Crimpflansch

    M12 B5 90° Crimpflansch

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste

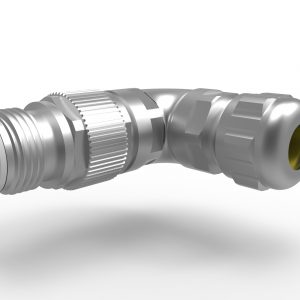

  • M12 B5 90° Kabelverschraubung
