Erwarte Produktbild

M12 B5 90° Crimpflansch

inkl. MwSt. zzgl. Versandkosten

M12 B5 90° Crimp

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante! Kategorie: M12 B-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

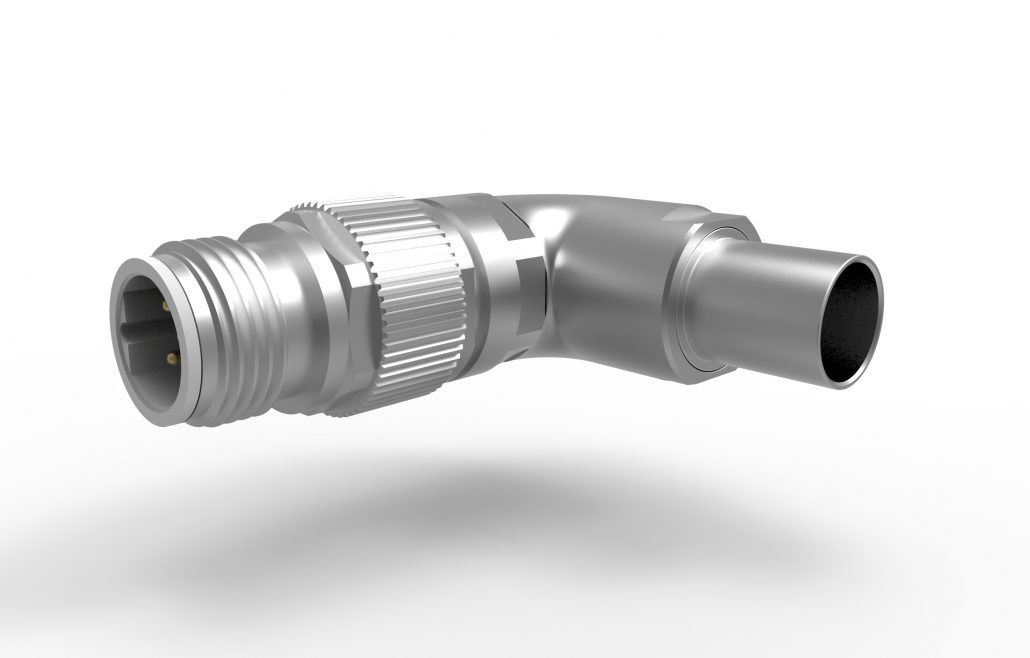

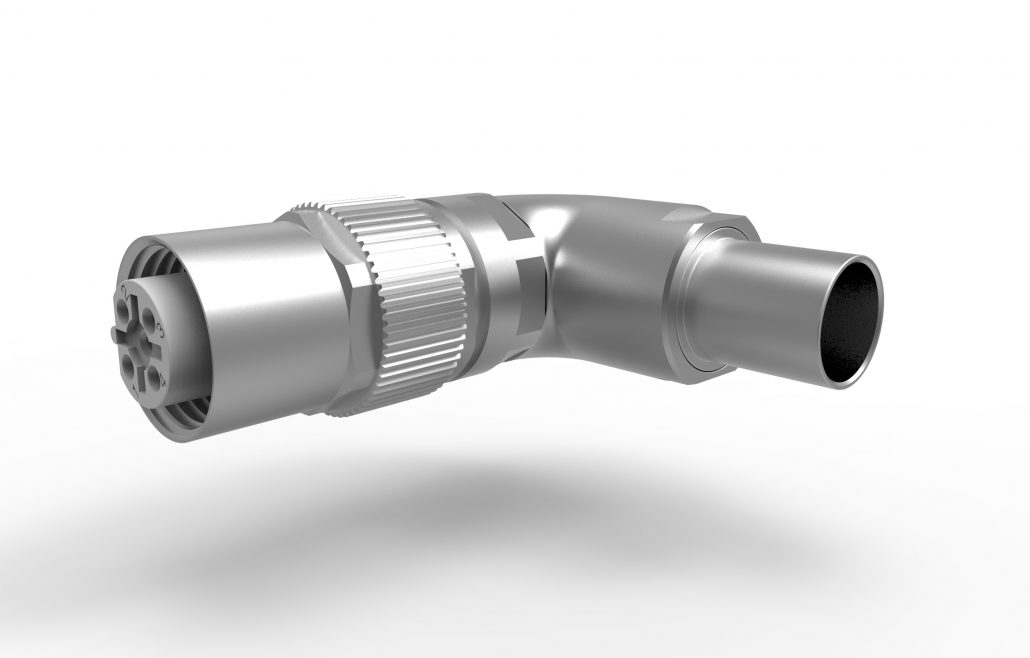

Kompakter 360° EMI/RFI M12 B-5 Profibus 90° Crimp CF

  • Der vibrationssichere abgewinkelte M12 Profibus Feldanschluss
  • Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
  • Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
  • Frei wählbarer 90°-Kabelabgang mit 8 Codierpositionen (8×45°)
  • Einfache Einstellung des Kabelabgangs bei der Konfektion
  • Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
  • Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
  • Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
  • M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
  • Einfache Montage durch wenig Einzelteile
  • Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
  • Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-12001-050



Technische Daten

Steckverbinder

M12 gemäß IEC 61076-2-101

Codierung -Polzahl

B

Strombelastbarkeit

4 A

Bemessungaspannung

60 V DC

Durchgangswiderstand

≤ 5 mΩ

Isolationswiderstand

≥ 100 MΩ

Anschlussart Einzelader

Gedrehte Crimp snap-in Kontakte

Aderquerschnitt

AWG 22 – 28

Kabelzugentlastung und Kabelschirmanschluß

Crimpflanschsystem mit Crimpeinsatz + Crimphülse

Schutzart

IP 67 (nur schraub-verriegelt)

Temperaturbereich

mit Griffhülse: –40° C bis +70° C ohne Griffhülse: –40° C bis +85° C

Mechanische Lebensdauer

≥ 200 Steckzyklen

Schock und Vibrationssicherheit

DIN EN 61373 Kategorie 1, Klasse B

Materialien



Gehäuse

Cu-Legierung vernickelt

Isolierkörper +Kontakthalter

Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

Material

Cu-Legierung

Oberfläche

Ni

Griffhülse

TPE mit S3 und SR2 gemäß DIN 5510-2

Dichtungen

Elastomer

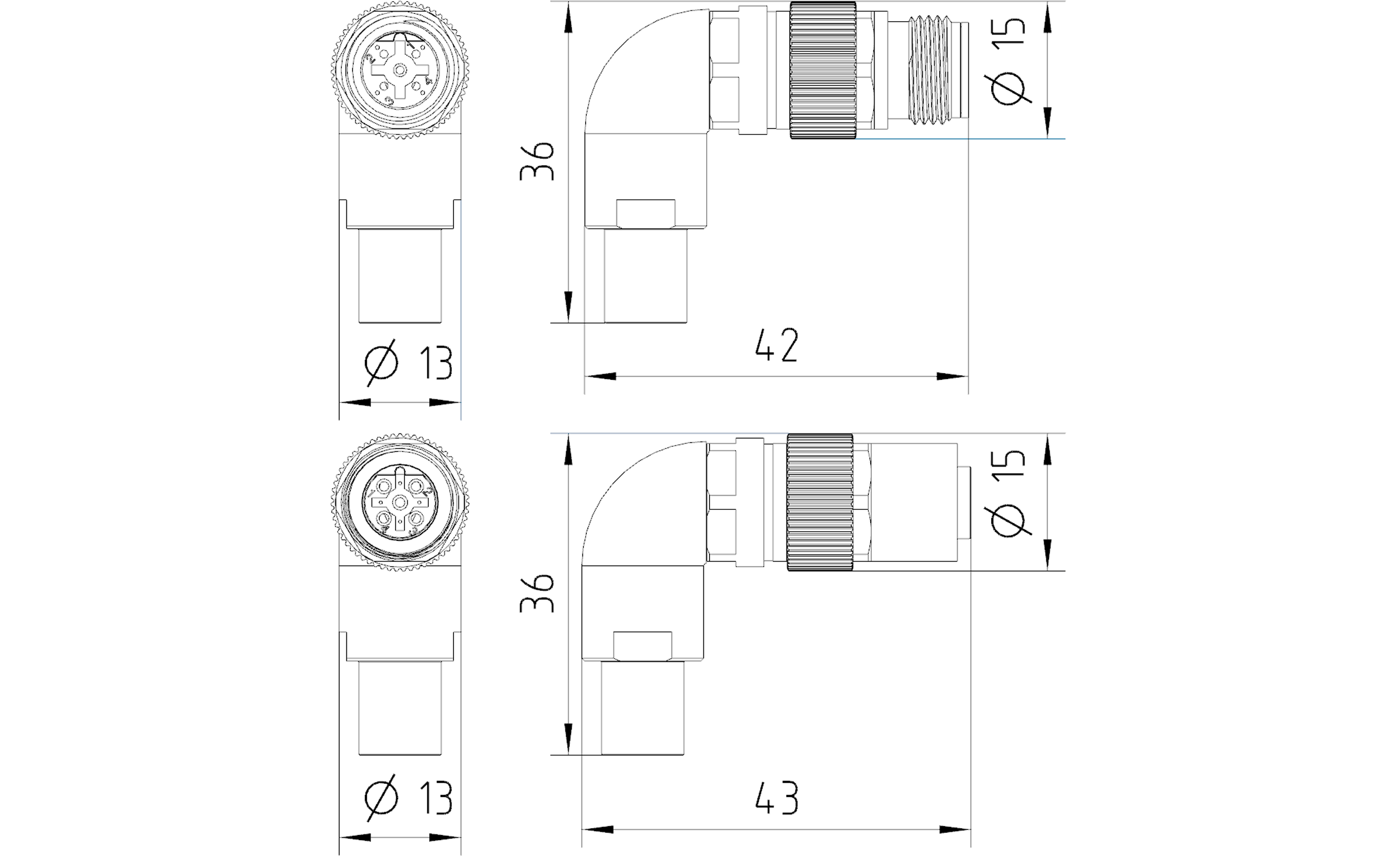

Abmessungen
