M12 Adapter D-kodiert auf X-kodiert
M12 Adapter D-kodiert auf X-kodiert

M12 Adapter D-kodiert auf X-kodiert

inkl. MwSt. zzgl. Versandkosten

M12 Adapter D-kodiert Stift auf X-kodiert Buchse

Auswahl zurücksetzen
Artikelnummer: 42-300169 Kategorien: M12 D-Code, M12 X-Code
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

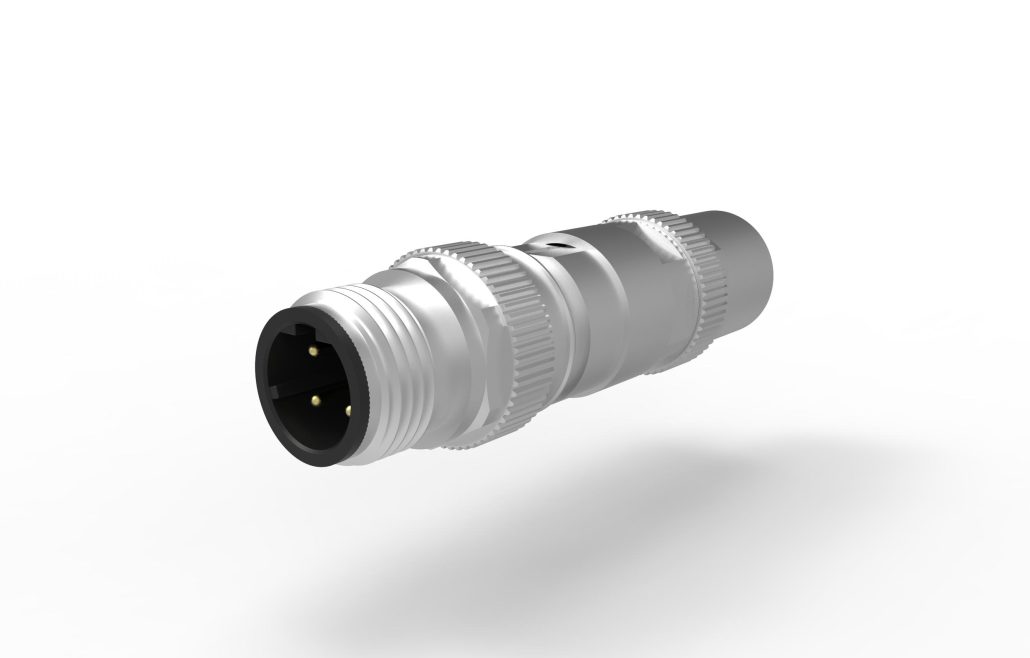

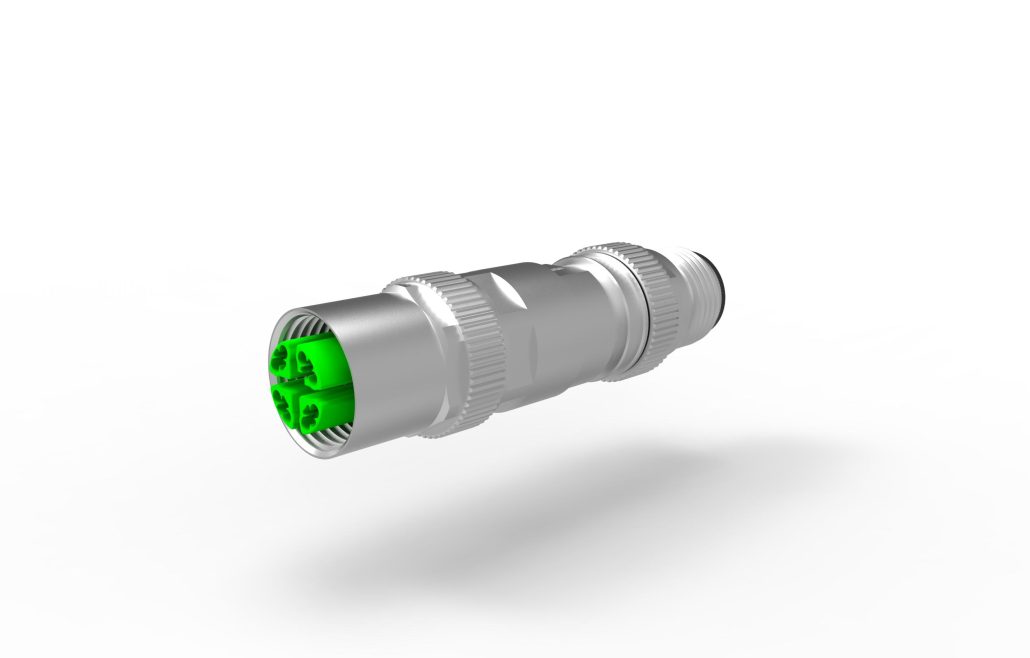

M12 Adapter Stift D-kodiert auf Buchse X-kodiert

Der M12 Adapter ermöglicht die Verbindung von 100 Mbit(Cat5/5e)-Geräten mit einer Gigabit(Cat6A)-Verkabelung. Ethernetfähige Geräte, die kein Gbit-Ethernet benötigen, werden in der Regel mit M12 D-kodierten Buchsensteckern versehen. Neue Ethernet-Verkabelungen werden jedoch zukunftssicher bereits auf Basis der X-Kodierung(4-paarig) ausgeführt. Der Provertha-Adapter verbindet beide Welten zu einem funktionierenden System durch Plug & Play ohne zusätzliche Installationskosten.

Technische Merkmale

– Kompakte Abmessungen, kleiner Außendurchmesser
– Stift: M12 D-kodiert / Buchse: M12 X-kodiert
– Effektive Schirmung durch Vollmetallgehäuse
– M12 Verriegelungsmutter mit Kombi-Rändel
– 6-kant für Drehmomentwerkzeug, siehe Zubehör

Technische Daten


Technische Daten / Technical data



Steckverbinder / Connector

M12 gemäß / acc. to IEC 61076-2-109 + IEC 61076-2-101

Typ-Kodierung-Polzahl / Gender-Coding-No of pins

Stift D-4 auf Buchse X-8 / Male D-4 to Female-X-8

Strombelastbarkeit/ Current rating

0,5 A

Bemessungsspannung / Nominal voltage

48 V

Durchgangswiderstand / Contact resistance

≤ 10 mΩ

Isolationswiderstand / Insulation resistance

≥ 100 MΩ

Überspannungskategorie/ Overvoltage category

III

Verschmutzungsgrad / Pollution degree

3

Übertragungsgeschwindigkeit / Data transmission rate

100 Mbit

Schutzart / IP protection

IP 67 (im verriegelten Zustand / in locked condition)

Temperaturbereich / Temperature range

–40° C bis/to +105° C

Mechanische Lebensdauer / Mechanical lifetime

≥ 250 Steckzyklen / mating cycles

Verriegelung D-kod. Seite A / Locking screw D-code side A

drehbar/turnable

Verriegelung X-kod. Seite B / Locking screw X-code side B

nicht drehbar / not turnable

Drehmoment / torque force

max. 0,6 Nm

Materialien / Materials



Gehäuse / Housing

Cu-Legierung vernickelt / Cu alloy Ni plated

Isolierkörper + Kontaktträger /
Insulation body + contact carrier

Thermoplast
I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2

I2/F2 acc. to NFF-16-101/102 and HL3 acc. to R22/R23 EN 45545-2

Kontaktmaterial / Contact material

Cu-Legierung / Cu alloy

Kontaktoberfläche /Contact plating

Ni/Au

Dichtungen / Sealings

Elastomer

Abmessungen

Downloads

42-300169 Kontaktbelegung

42-300169 Datenblatt
