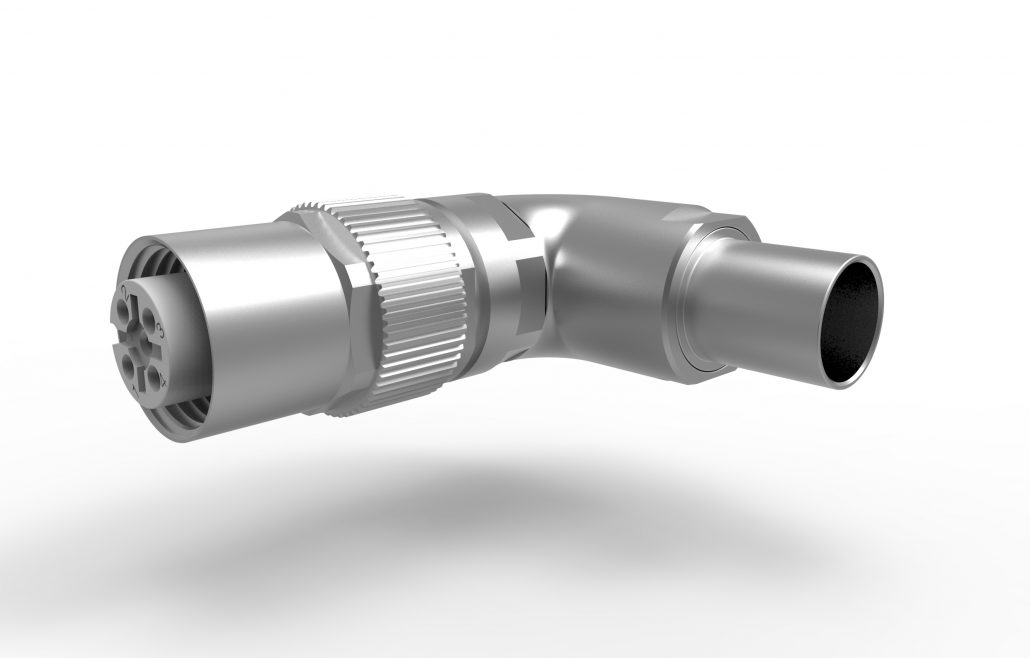

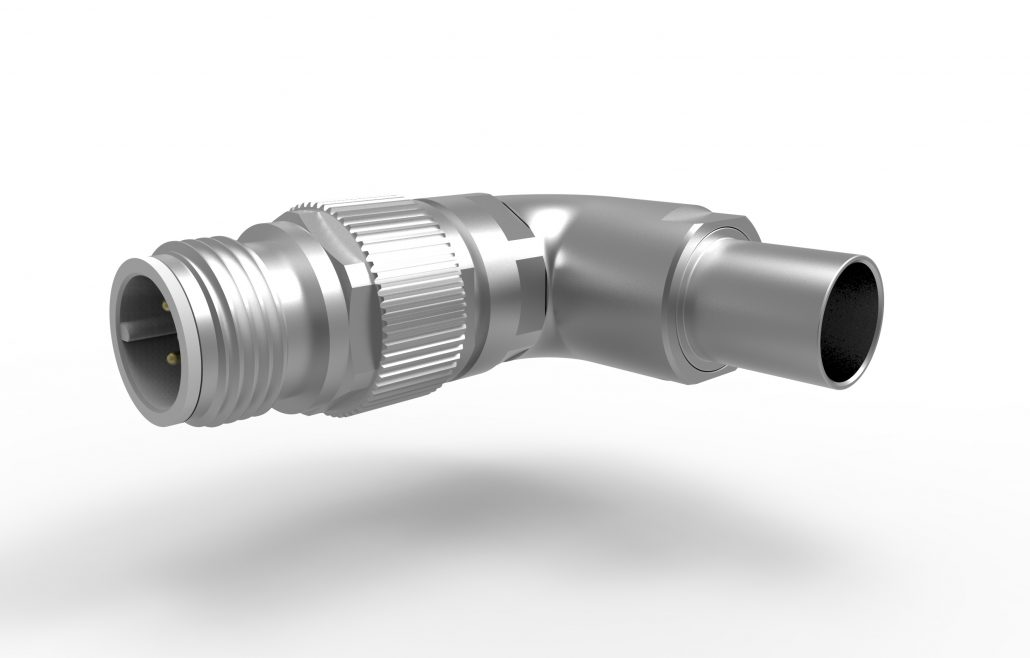

M12 A5 90° Crimp

Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 A-CODE, 4-5 polig

Beschreibung

Kompakter 360° EMI/RFI M12 A-5 90° Crimp CR

Der vibrationssichere abgewinkelte CAN-/DeviceNet und Ethernet Power Feldanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Frei wählbarer 90°-Kabelabgang mit 8 Codierpositionen (8×45°)
Einfache Einstellung des Kabelabgangs bei der Konfektion
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Zertifizierte Kunststoffe nach EN45545 für Bahnanwendungen
Einfache Montage durch wenig Einzelteile
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-520047-050

Technische Daten/Technical data
Steckverbinder/Connector	M12 gemäß/acc. to IEC 61076-2-101
Codierungs-Polzahl/Coding-Pin number	A-5
Kontaktzahl/Number of contacts	5
Strombelastbarkeit/Current rating	4 A
Bemessungsspannung/Nominal voltage	50 V DC
Durchgangswiderstand/Contact resistance	≤ 5 mΩ
Isolationswiderstand/Insulation resistance	≥ 100 MΩ
Anschlussart Einzelader/Termination single wire	Gedrehte Crimp snap-in Kontakte/Machined crimp snap-in contacts
Aderquerschnitt/Wire size	AWG 19–AWG 28
Schutzart/IP protection	IP 67 (nur schraubverriegelt/only screw-locked)
Temperaturbereich/Temperature range	–40° C bis/to +85° C
Mechanische Lebensdauer/Mechanical lifetime	≥ 200 Steckzyklen/mating cycles
Schock und Vibrationssicherheit/Shock and vibration proofness	DIN EN 61373 Kategorie 1, Klasse B/DIN EN 61373Category 1, class B
Materialien/Materials
Gehäuse/Housing	Cu-Legierung vernickelt/Cu alloy Ni plated
Isolierkörper +Kontakthalter/Insulator + contact holder	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2 I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2
Material/Material	Cu-Legierung/Cu alloy
Oberfläche/Plating	Ni/Au
Dichtungen/Sealings	Elastomer
Gewinde Wandbefestigung/Panel mount thread	M16 x 1,5
Gehäuse Außen-6kt/Wrench size housing	SW 19/AF 19
Außenabmessungen/Outer dimensions in mm	Ø21 x 21
