117DCN/147DCN Haube Vollmetall Vernickelt Kabelabgang 180° und 135°

117DCN/147DCN Haube Vollmetall Vernickelt Kabelabgang 180° und 135°

inkl. 19 % MwSt. zzgl. Versandkosten

Kategorie: Vernickelte Vollmetallhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

Vernickelte Vollmetallhauben (Serie 117DCN/147DCN)

3 Kabelzugentlastungsversionen und Schraubverriegelung

  • Haube mit speziellem Schirmungsdesign für hochwertige EMV-Anwendungen

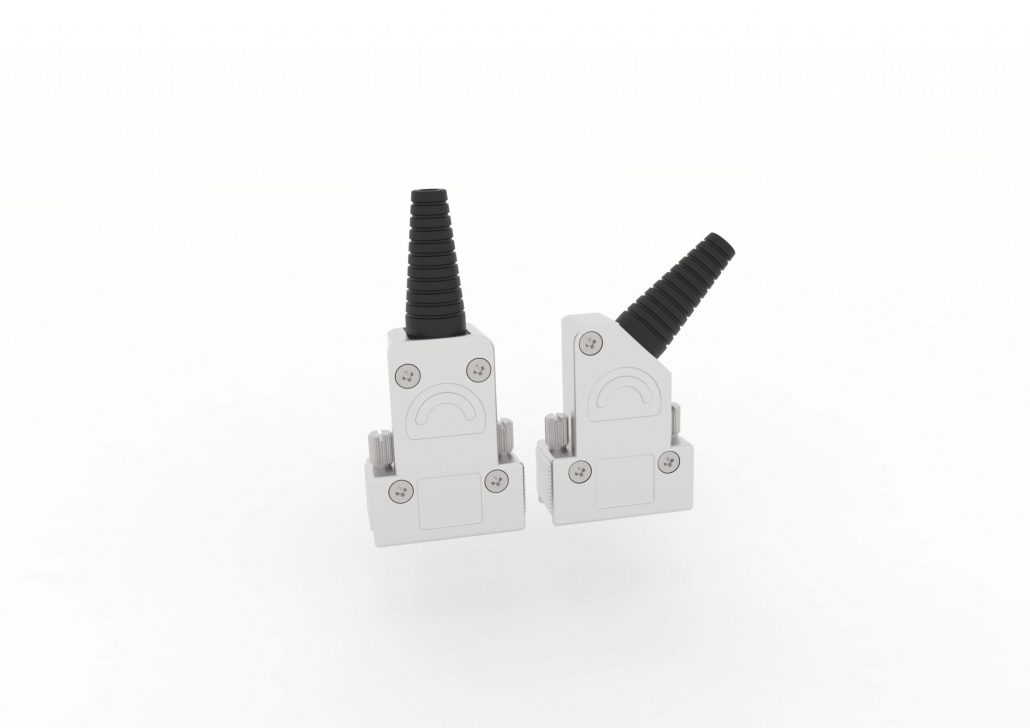

  • 2 Kabelausgänge 180° und 135° ab 15-poliger Version in einer Haube
  • 2 Versionen bei 9-polig und 15-polig:
        Index 117: Kabelausgang 180° / Index 147: Kabelausgang 135°
  • 3 Optionen für Kabelzugentlastung und Kabelschirmanschluss
        Interne Kabelklemme / Interne Kabelklemme / Crimpflansch/Crimphülse
  • Großer Kabelklemmbereich , der mit externer Klemme noch erweiterbar ist
     9-polig: Ø 4  – 10 mm / 15/25-polig: Ø 4 – 12 mm / 37/50-polig: Ø 4 mm – 15 mm
  • Kompakte wirtschaftliche Lösungen mit interner Kabelklemme
  • Große Kabeldurchmesser und mehr Einbauraum mit externer Kabelklemme
    9-25polig: max. Ø 14 mm / 37/50polig: max. Ø 16 mm
  • 360° Schirmung mit Crimpflansch/Crimphülse System
  • Vormontierte UNC 4-40 Rändelschraube (alternativ M3 ebenso verfügbar)
  • Vibrationssichere Verriegelung mit optionaler Inbusschraube mit Federring

Technische Daten

Kabeldurchmesser Intern 9: 4-10 / 15-25: 4-12 / 37-50:  4-15
Kabeldurchmesser Extern 9 -25:max 14 / 37-50:max. 16
Temperaturbereich: -55° – 90° C
Gehäuse: Zn-Legierung vernickelt



Abmessungen

2-117092DC25001-DS_02
