Beschreibung

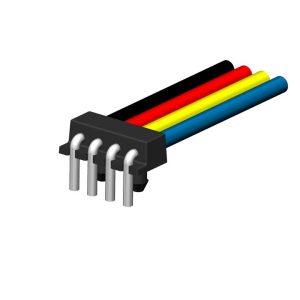

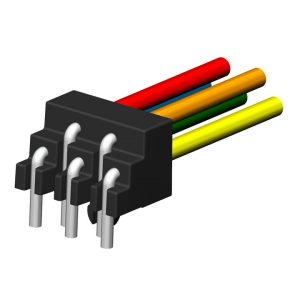

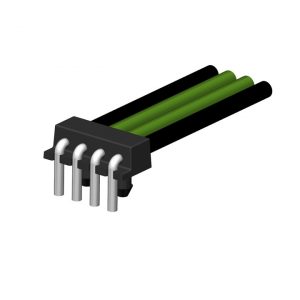

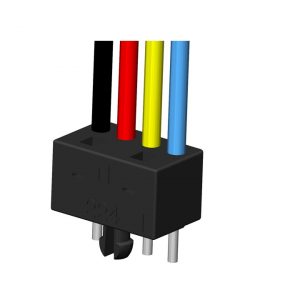

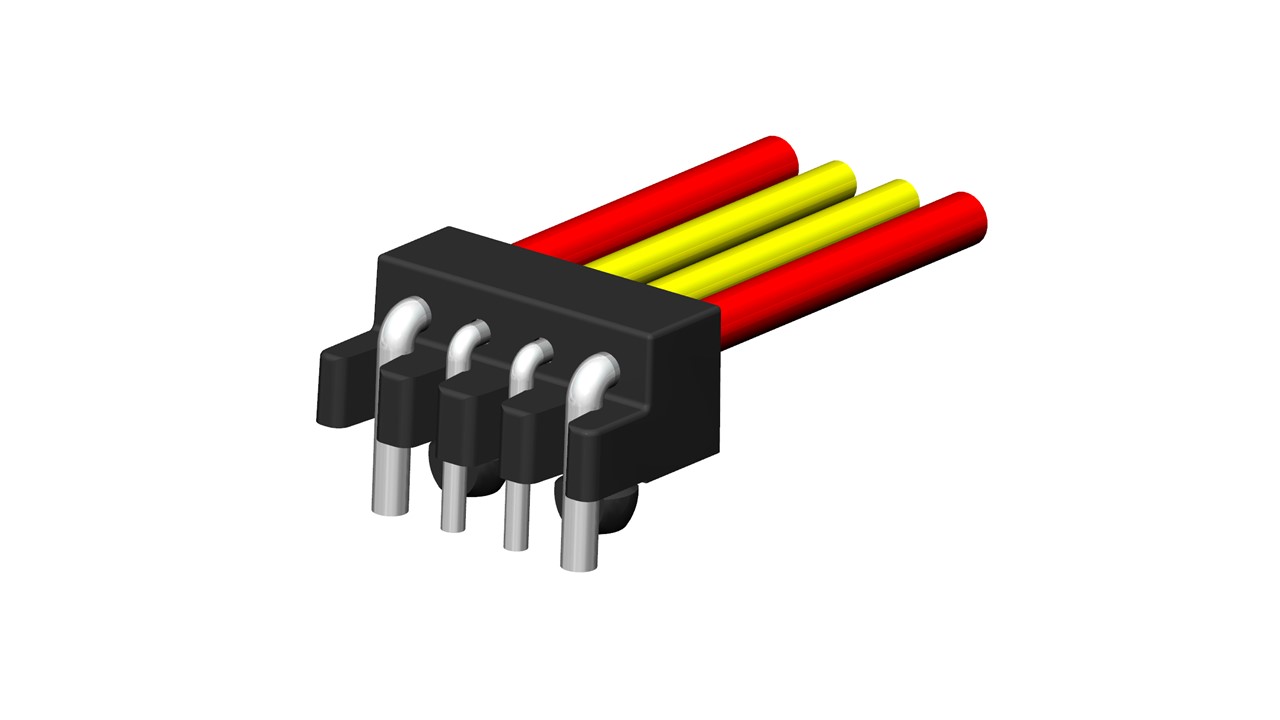

Wireclip mit verschiedenen Leiterquerschnitten
Leiterabgang 90° zur Leiterplatte
Wirtschaftliche und platzsparende Wire-to-Board-Lösungen mit anschlussfertigen Wireclip-Kabelkonfektionen auf minimaler Einbauhöhe.
Es sind prozesssichere funktionssichere Verbindungen von Einzellitzen und Einzeladern von Rund- und Mantelleitungen in verschiedensten kundenspezifischen Konfigurationen und Leiterquerschnitten zu realisieren. Diese Versionen ermöglichen die Applikation der Signal- und Spannungsversorgungsleiter
in sehr kompakter und fertigungssicherer Weise auf die Leiterplatte.
Technische Merkmale
-
Minimale Einbauhöhe
-
Minimaler manueller Bestückungs- undProzessaufwand
-
Einfache und schnelle Montage auf derLeiterplatte durch integrierte Verrastung (1 Rastclip oder 2 Rastclips)
-
Vibrationssichere Wire-to-Board-Lösung durch integrierten Rastclip
-
Ausfallsichere 100 % geprüfte Kabelkonfektionen
-
Flexibilität durch verschiedene Rastermasse, Polzahlen und Leitungsquerschnitte
- Verschiedene Kabelquerschnitte in einem Wireclip möglich z.B. für Power- und Signalanwendungen
-
Hochtemperaturfester Ul94-V0 Thermoplast für SMT-Reflow Lötprozess
-
Zulassung in der Automobilindustrie
