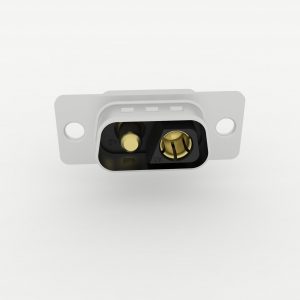

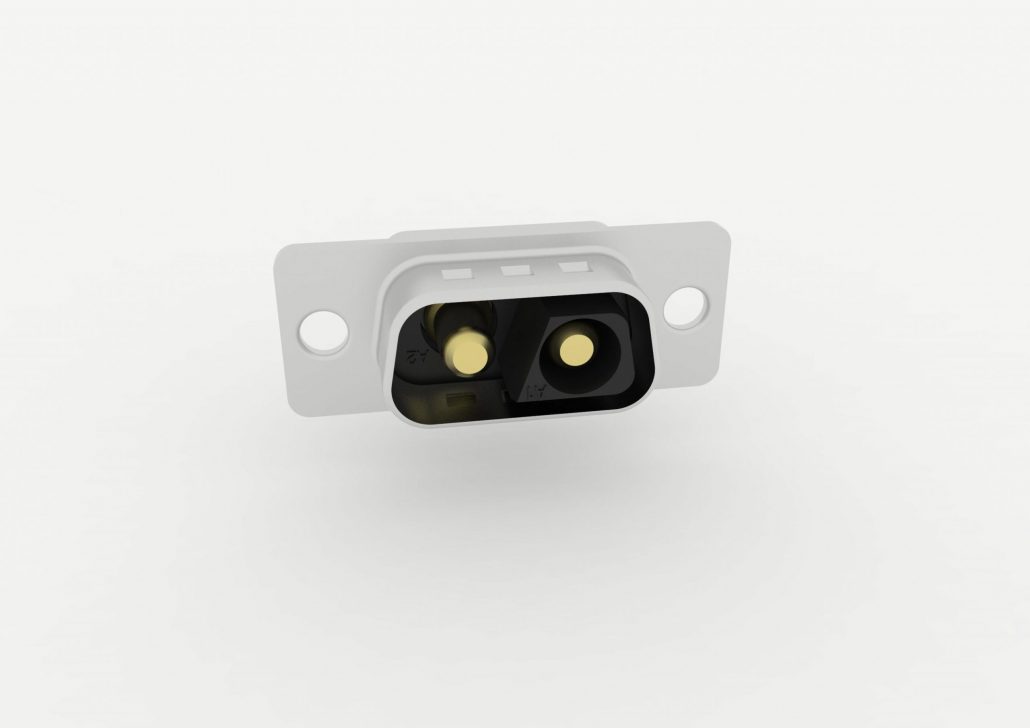

Mischpol Boardlock Einlöt 180

Mischpol Boardlock Einlöt 180

inkl. 19 % MwSt. zzgl. Versandkosten

Kategorie: Stecker Leiterplattenmontage
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

Mischpol Boardlock Einlötanschluss 180°

mit geraden Einlötkontakten

  • Mischpol mit geraden Einlötkontakten
  • Boardlock: Befestigungsclip und Gewindebolzen in einem
  • In einem Arbeitsgang wird der Stecker auf der Platine eingerastet, fixiert
    und bietet ein UNC4-40 (oder M3) Gewinde zum Befestigen an
  • Dadurch sichere und rationelle Platinenmontage möglich
  • Hochwertige, präzise gedrehte Clipbolzen
  • Effektives Grounding durch massive Befestigungsbolzen
  • Gedrehte Kontakte komplett vergoldet über Ni
  • Hohe Strombelastbarkeit durch gedrehte Kontakte
  • Versionen nur mit Signalkontakten bestückt
  • Versionen mit Signal- und mit Sonderkontakten bestückt





Technische Daten

Elektrische und mechanische Werte
Strombelastarkeit Signalkontakte 7 A
Strombelastarkeit Sonderkontakte 20 A oder 40 A
Durchgangswiderstand Signalkontakte ≤ 10 mΩ
Durchgangswiderstand Sonderkontakte ≤ 1 mΩ
Isolationswiderstand ≥ 5 GΩ
Prüfspannung 1  kV / AC
Temperaturbereich -55° C bis +125° C
Materialien
Isolierkörper PA UL 94-V0
Boardlock Cu-Legierung verzinnt
Kontakte Cu-Legierung vergoldet

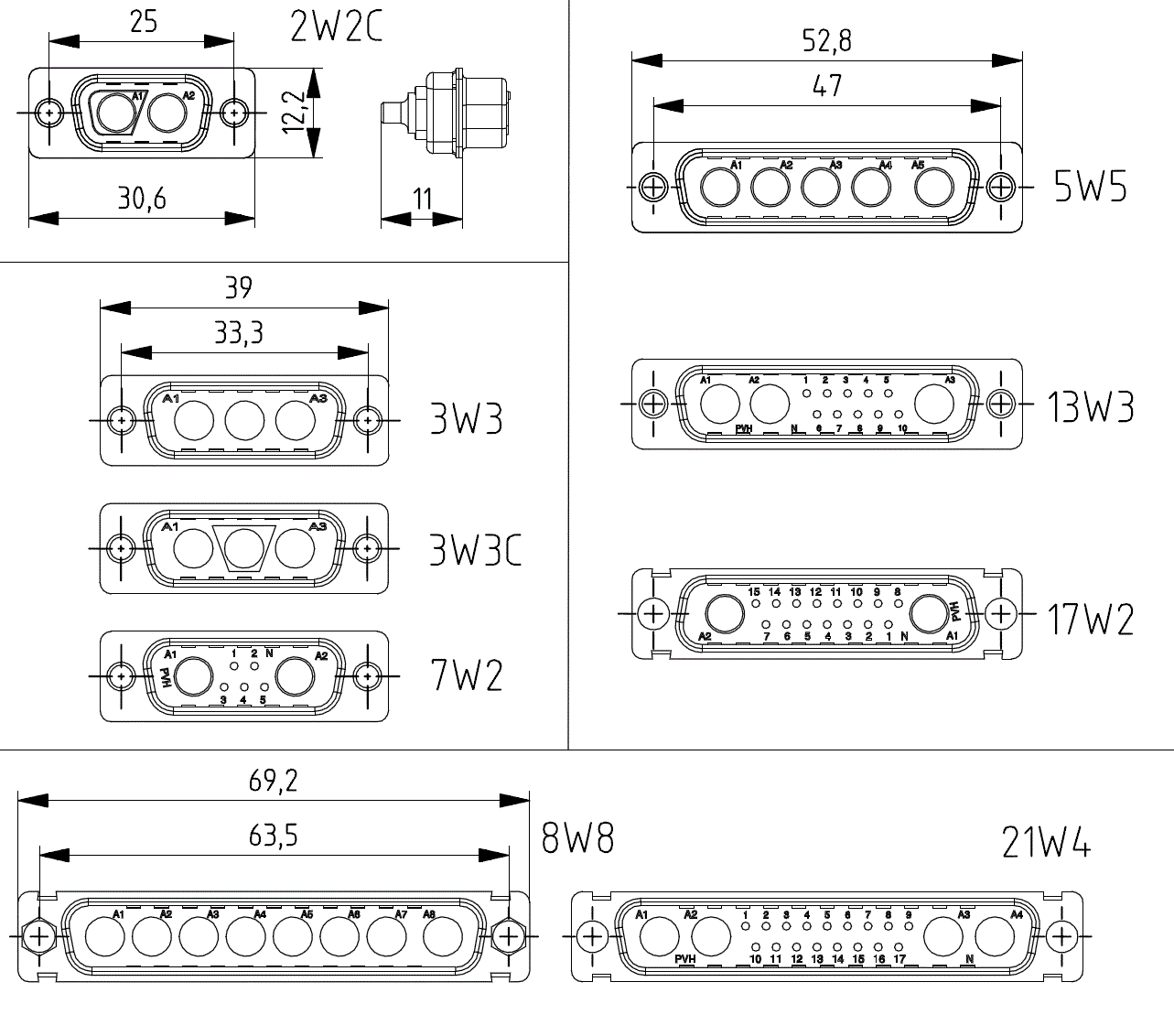

Abmessungen

PDT2W2CP22G2B4-DS_02

Ähnliche Produkte

  • Hochstromkontakte Einlötanschluss 90°

    Hochstromkontakte Einlötanschluss 90°

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste

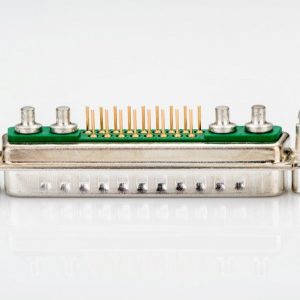

  • D-Sub Steckverbinder Mischpol Einlöt abgewinkelt Metallwinkel mit Gewindeniet und Rastclip

    D-Sub Steckverbinder Mischpol Einlöt abgewinkelt Metallwinkel mit Gewindeniet und Rastclip

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste
  • Mischpol Combilock Einlöt 180°

    Mischpol Combilock Einlöt 180°

    inkl. 19 % MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste Details anzeigen

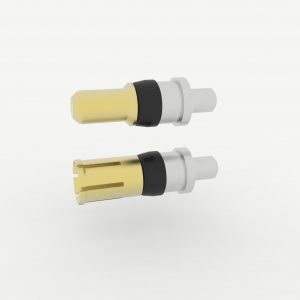

  • Hochstromkontakte Einlötanschluss gerade
