M12 SMT Ruggedized 90° X-Code

M12 SMT Ruggedized 90° X-Code

Installation height 14 mm and functionally reliable with high mechanical requirements



– Design for fully automatic SMT process

– Female versions

– Shielded and unshielded versions –

– Installation height: 14 mm

– Installation height suitable for use next to RJ45 interfaces or as a replacement for RJ45 interfaces for
  outdoor switch versions

– Square design with 4 mounting/ground angles

– Optimized routing in all 4 directions possible

– Spring-elastic contact design protects against contacts breaking off under high stress

– High-temperature-resistant insulating body and suction PAD

– Tape packaging

– Coding position: 0°

– Other coding positions upon request



Technical Data

Technische Daten
Steckverbinder  M12 gemäß/ acc. to IEC 61076-2-109
Codierung -Polzahl  X-8
Strombelastbarkeit max.  0,5 A
Bemessungsspannung  48 V DC
Durchgangswiderstand ≤ 10 mΩ
Isolationswiderstand ≥ 100 MΩ
Überspnnungskategorie III
Verschmutzingsgrad 3
Datenübertragungseigenschaften Cat 6A
Datenpbertragungsrate Bis zu 10Gbit gemäß IEC 802.3an
Anschlussart SMT
Koplanarität < 0,1 mm
Reflow-Löttemperatur JEDEC J-STD-020C 20 – 40 sec bei 260° C
Schutzart IP 67 (nur schraub-verriegelt)
Temperaturbereich –40° C bis/to +125° C (ohne O-Ring)
Mechanische Lebensdauer ≥ 250 Steckzyklen
Verriegelung  Siehe Zubehör
Drehmoment max. 0,8 Nm (M12x1 Kabelschraube )
Anzugsmoment 3 – 4 Nm (M14x1, Verriegelung )
Materialien
Isolierkörper  Thermoplast UL 94-V0
Kontaktmaterial Cu-Legierung
Kontaktoberfläche  Ni/Au
Dichtungen/ Sealing gland Siehe Zubehör
RoHS und REACH konform

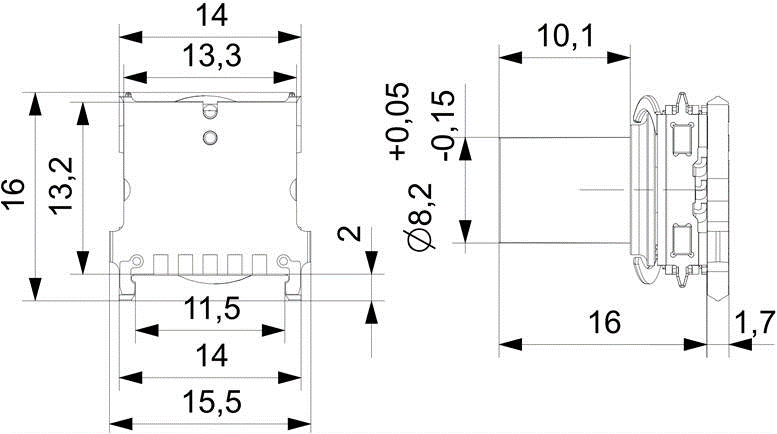

Dimensions



Downloads

DB_DS_M12_SMT_Ruggedized_90_X

Produktzeichnung_Product_drawing_M12_SMT_Ruggedized_90_X
