Erwarte Produktbild

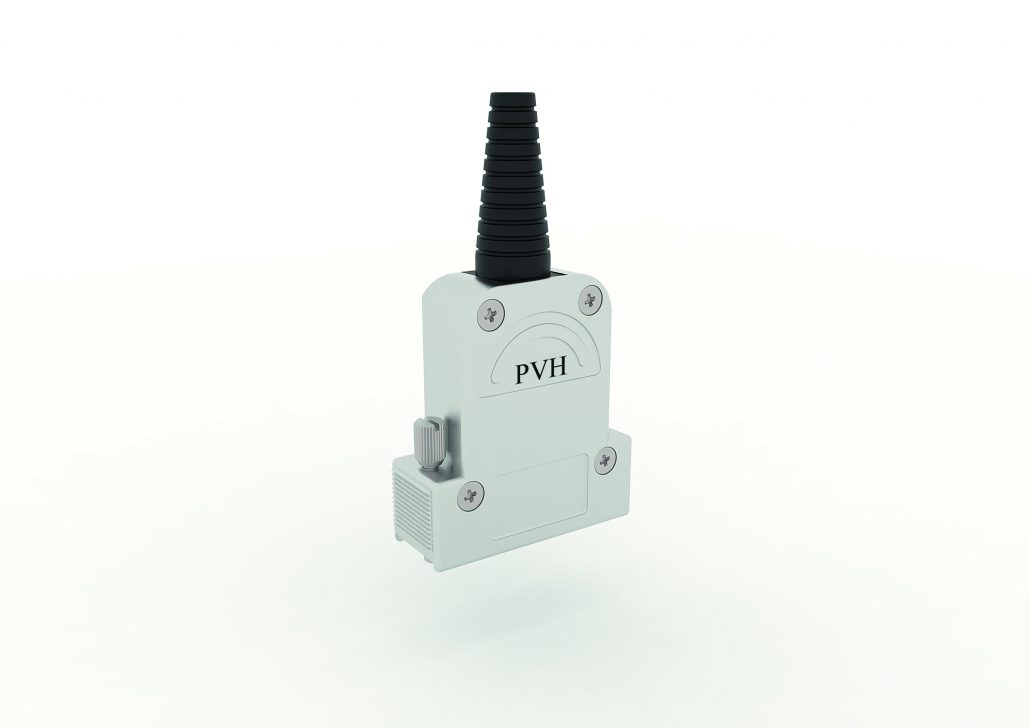

DVI Vollmetall-Haube (Serie 119DC)

inkl. MwSt. zzgl. Versandkosten

S.112, Naming, Kategorie, 119DC 119, DC

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Vollmetallhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

DVI Vollmetall-Haube (Serie 119DC)

Vibrations- und torsionssicherer Kabelanschluss

Diese DVI-Haube ist  speziell ausgelegt für hochwertige vollgeschirmte DVI-Verbindungsleitungen.
Weitere Merkmale sind die einfache Montage und die Rändelschrauben-Verriegelung.

Technische Merkmale

  • DVI-Haube mit 180°-Kabelabgang
  • 3 Zugentlastungs- und Schirmanschluss-Versionen
  • Interne Kabelklemme für kompakte Einbautiefe
  • Crimpflanschsystem für 360°-Schirmung
  • Crimpflanschsystem für vibrations- und torsionssicheren Kabelanschluss
  • Externe Kabelklemme für Sonderkabel bis Ø 14 mm
  • Vormontierte UNC 4-40 Rändelschraube (alternativ M3)
  • Vibrationssichere Verriegelung mit optionaler Inbusschraube mit Federring







Technische Daten

Technische Merkmale
Kompakte Abmessungen für Einbau in Baugruppen mit 3 TE (15,24 mm)
Kabelabgang: 180°
Zinkdruckguss Vollmetall-Haube: Gehäusegröße 2 DVI
Technische Daten
Kabeldurchmesser: 4─12 mm (Externe K. : 14 mm)
Temperaturbereich: – 55° ─ 90° C
Materialien
Gehäuse: Zn-Legierung
Rändelschrauben / Deckelschrauben: St vernickelt/ St verzinkt

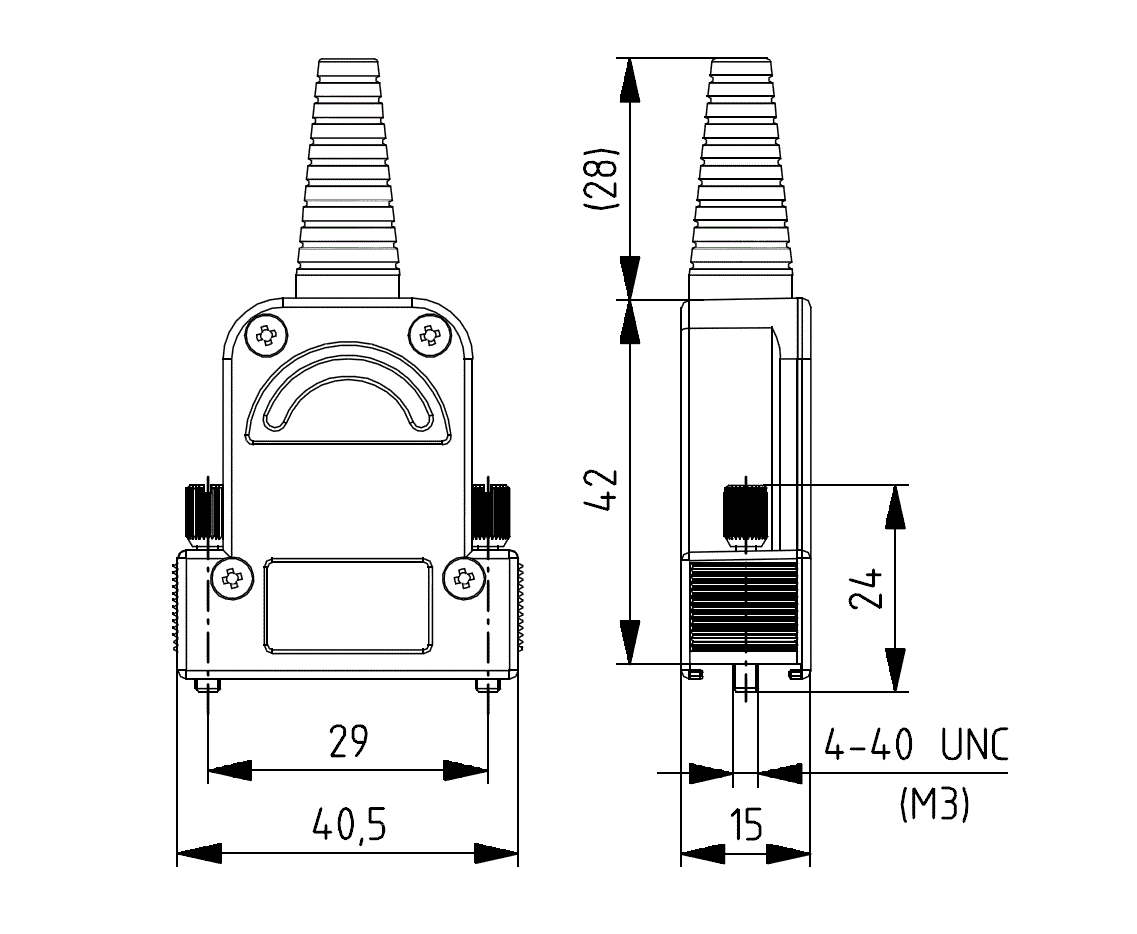

Abmessungen

119152DC25001-DS_02a
