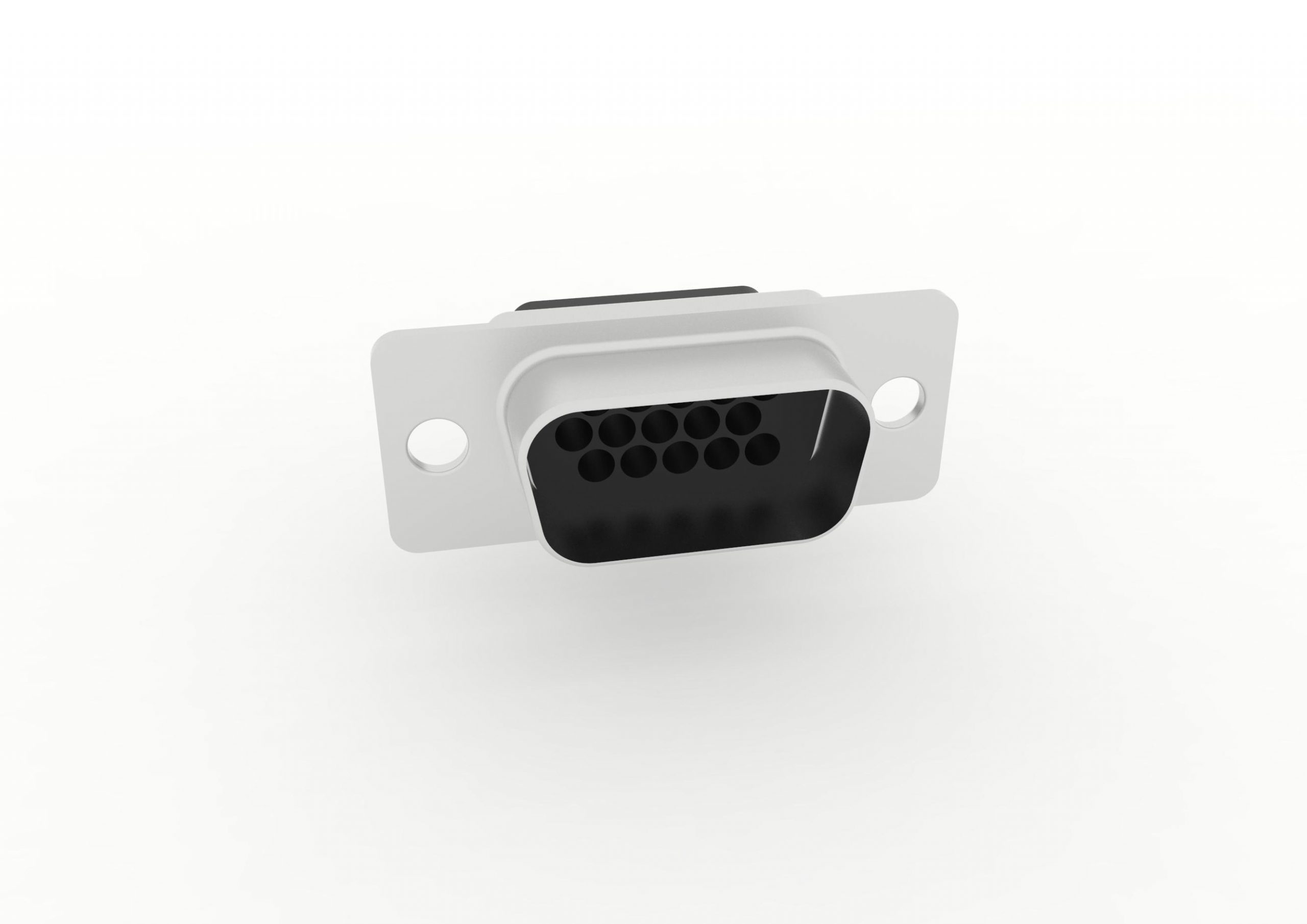

D-Sub Steckverbinder High Density Crimp

D-Sub Steckverbinder High Density Crimp

inkl. MwSt. zzgl. Versandkosten

S.70, Naming, Kategorie

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Kabelmontage
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

High Density Crimp-Steckverbinder

ohne Kontakte

  •    Gestanzte oder gedrehte Crimpkontakte einsetzbar
  •    Isolierkörper flammhemmend nach UL 94 V-0
  •    Voll kompatibel zum Marktstandard

Technische Daten

Technische Daten/ Technical Data

Strombelastbarkeit in A (DC) bei 20° C/ Current rating in A (DC) at 20° C VDE: 3,5A; CSA: 2,5 A; UL: 3A
Betriebsspannung/Working Voltage               60 V
Prüfspannung U eff in V/
Test voltage U eff in V
              1000
Luft- und Kriechstrecke in mm/
Air and creepage distance in mm
               min. 0,6
Durchgangswiderstand in mΩ/
Resistance in mΩ
                < 10
Isolationswiderstand in GΩ/
Isolation resistance in GΩ
                > 10
Temperaturbereich in °C/
Temperature range in °C
          -55 … +125

Gesamt-Steck-/Ziehkraft in N/Mating/unmating force fully loaded connector in N

15 pin                < 50
26 pin                < 84
44 pin                < 120
62 pin                < 170
78 pin                < 200

Materialien wie bei Standard D-Sub-Steckverbindern

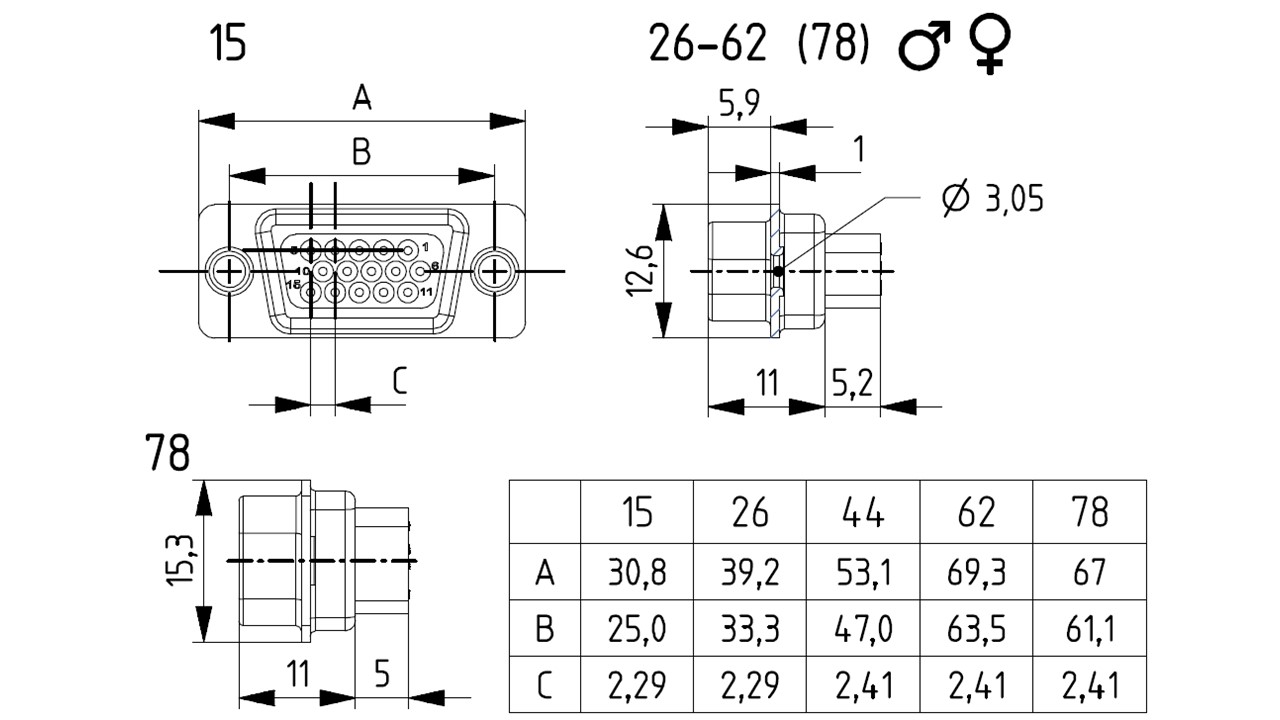

Abmessungen

CHDT15P-DS_02
