Erwarte Produktbild

Crimpstecker 600V

inkl. MwSt. zzgl. Versandkosten

Auswahl zurücksetzen
Artikelnummer: n. v. Kategorie: 600V Power
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

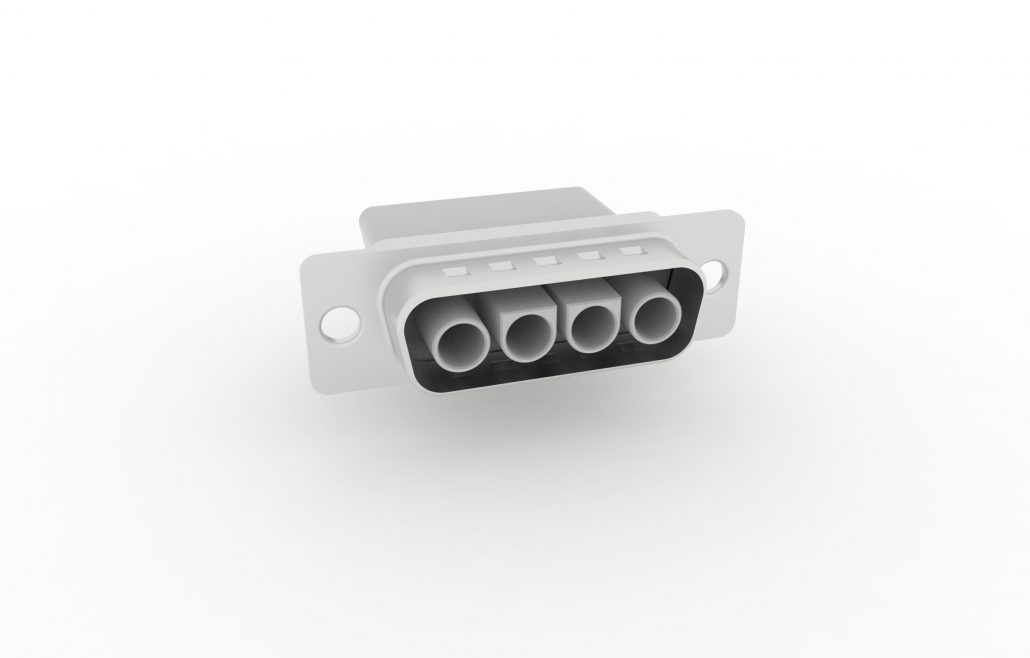

D-Sub 600V Power Crimpstecker

Für gedrehte oder gestanzte Kontakte

Die 600V D-Sub-Steckverbinder-Baureihe wurde von Provertha speziell für kompakte Power-Anwendungen mit einfacher und schneller Kabel-Montage entwickelt. Dies wird erzielt durch einen neuen speziell entwickelten Crimpkontakt und spezielle Isolierkörper sowie die Quick Lock-Haube mit innovativer Push-Pull-Verriegelung für die einfache und schnelle Verriegelung mit Einhandbedienung.
Bei dem 4-poligen Steckverbinder-System ist die Buchsen-Version berührungssicher nach VDE 0110. Die Power D-Sub-Steckverbinder sind mit gedrehten Crimpkontakten und zugehörigen Crimpwerkzeugen feldkonfektionierbar an den Fabrikanlagen oder mit gestanzten Crimpkontakten als Systemkabel wirtschaftlich zu konfektionieren.
Die 600V-Steckverbinder sind ideal für Anwendungen in elektrischen Antrieben, in Kfz-Lackieranlagen und Robotern.

Technische Merkmale
  • Kompakte Bauweise
  • Buchsenversion berührungssicher nach VDE 0110
  • Kabelstecker mit funktionssicherer Crimptechik für den Leiteranschluss
  • Gedrehte Crimpkontakte für hohe Strombelastbarkeit bis 20 A
  • Gestanzte Crimpkontakte für Serienkonfektion
  • Handcrimpzange und Positionierer direkt verfügbar
  • Vibrationssichere Schnelllverriegelung mit den D-Sub Hauben des QuickLock-System

Technische Daten

Elektrische und mechanische Werte
Betriebsspannung 630 V
Bemessungsstosspannung Überspannungskategorie I: 2,5 kV/ II: 4 kV
Betriebsstrom Gedrehte Kontakte: 20 A / Gestanzte Kontakte: 18 A
Temperaturbereich -55° C bis +125° C

Materialien
Isolierkörper Thermoplast UL 94 V-O
Kontakte Ms- und Cu-Legierung
Kontaktoberfläche gedrehte Kontakte Vergoldet über Ni Sperrschicht
Kontaktoberfläche gestanzte Kontakte Verzinnt
Gehäuse Stahlblech, verzinnt

Abmessungen

1-MDT4W4P30-DS_01
