58DC Kabelklemme

58DC Kabelklemme

inkl. MwSt. zzgl. Versandkosten

S.121, Naming, Kategorie, 58, DC

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Zubehör
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

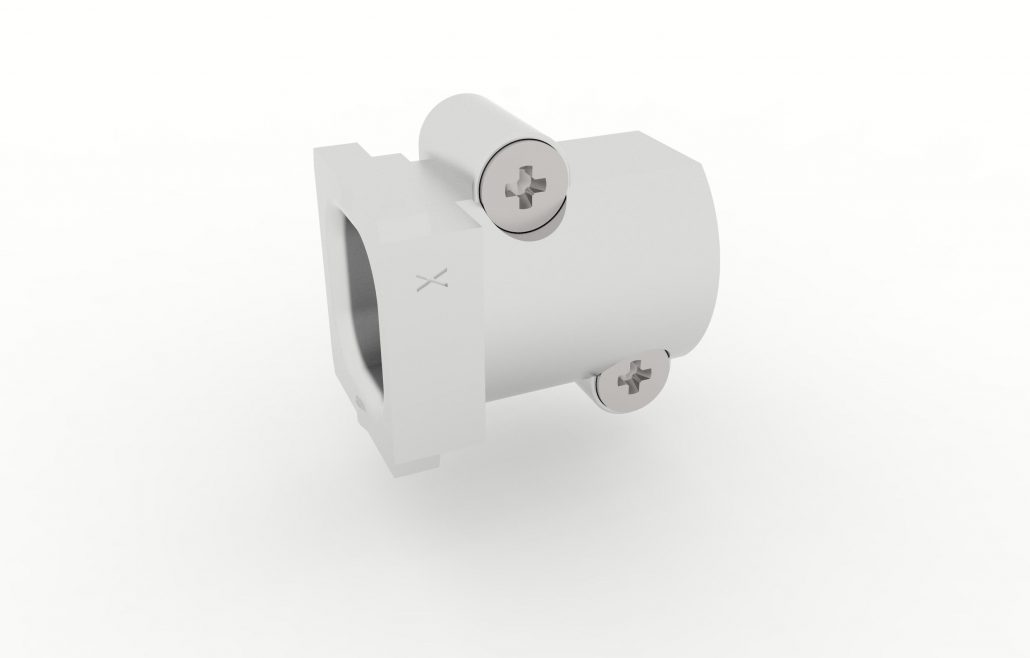

Kabelklemme (Serie 58DC)



Die Kabelklemmen mit einem sehr breiten Kabelklemmbereich ermöglichen den Einsatz von Kabeln unterschiedlichster Durchmesser wie z. B. Schleppkettenversionen mit großem Durchmesser.

Technische Merkmale

  • Sichere konstante Schirmkontaktierung durch massive Ausführung
  • Sichere Schirmübergabe zur Haube durch spezielles Design
  • Einfache Kabelkonfektionierung durch Vorkonfektion außerhalb der Haube
  • Kabelklemmenversionen:  9-37 polige Hauben: 5815KDC / 5815GDC / 5825 GDC / 5837 GDC
                                                    50-polige Hauben: 5850 KDC / 5850 GDC / 5850 LDC
  • Kabeldurchmesser:            9-37 polig: 4-14 mm
                                                   50-polig: 8-16 mm
  • Optional können mehrere Kabel durch eine Kabelklemme geführt werden









Technische Daten

Allgemein:

IP Schutzklasse: IP 20
Temperaturbereich: – 55°C  bis + 90°C
Anzugsmoment max. 35 Ncm



Material:

Gehäuse: Zink Legierung
Schrauben: Stahl verzinkt

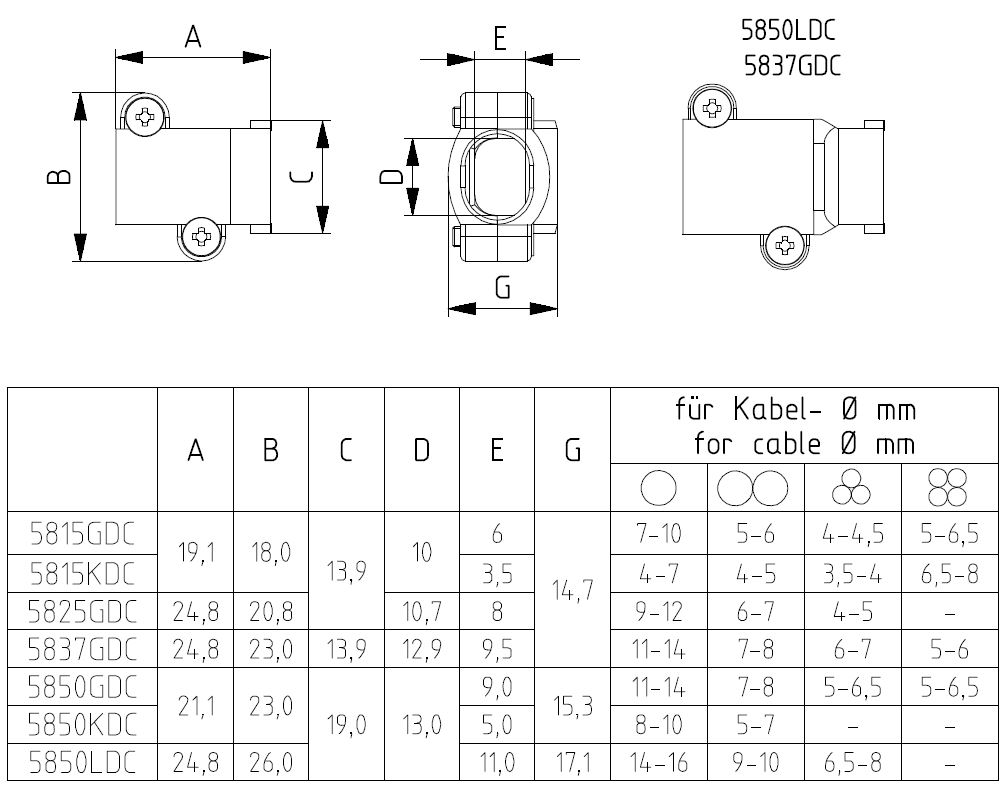

Abmessungen

5815GDC001-DS_03

Downloads

  • Übersicht Kabelklemmen Kabeldurchmesser (58xxxDC-P.PDF)
  • Kabelklemmen Abmessungen (58xxxDCVPE-P.PDF)
  • Kabelklemmen Montage (W00-KM.pdf)





Ähnliche Produkte

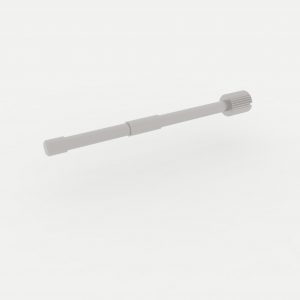

  • Rändelschraube Vernickelt Schlitz und Innengewinde Version 1

    Rändelschraube Vernickelt Schlitz und Innengewinde Version 1

    inkl. 19 % MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste Details anzeigen

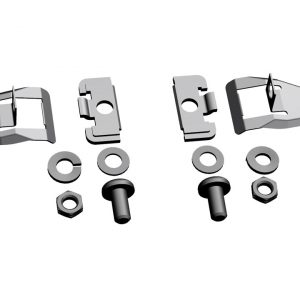

  • Clipverriegelung

    Clipverriegelung

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste
  • Schiebeverriegelung

    Schiebeverriegelung

    inkl. MwSt.

    zzgl. Versandkosten

    Auf die Anfrageliste

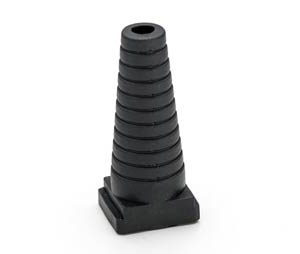

  • Haubenzubehör Kabeltüllen
