17 Haube Kunststoff gerader Kabelausgang mit Schraubverriegelung
17 Haube Kunststoff gerader Kabelausgang mit Schraubverriegelung17 Haube Kunststoff gerader Kabelausgang mit Schraubverriegelung

17 Haube Kunststoff gerader Kabelausgang mit Schraubverriegelung

inkl. MwSt. zzgl. Versandkosten

S.92, Naming, Kategorie, 17

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Kunststoffhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen
  • Downloads

Beschreibung

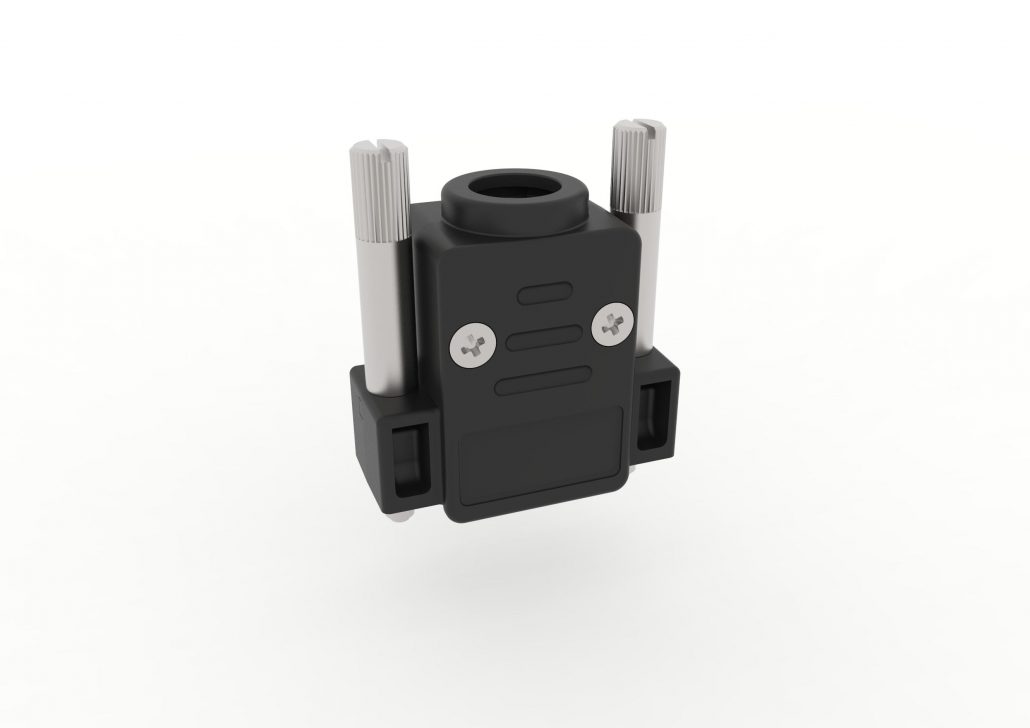

Kunststoffhaube (Serie 17)

Sehr kompakte Bauweise und Schraubverriegelung

  • Zweiteiliges Kunststoffgehäuse mit geradem Kabelausgang
  • Aus hochwertigem schwarzen ABS-Kunststoff, flammhemmend nach UL 94 V-O
  • Metallisierte Version für EMV-Anwendungen
  • Haube im 3 TE-Raster steckbar
  • Integrierter Staubschutzkragen
  • UNC 4-40 Rändelschrauben (M3 ebenso verfügbar)
  • Mehrmaliges Öffnen möglich
  • Auch in den Farben rot, grün und blau erhältlich

Technische Daten

Allgemein
IP Schutzklasse: IP 20
Kabeldurchmesser: 5 – 11 mm
Temperaturbereich: -20°C bis +90°C
Anzugsmoment (Kabelklemmschrauben): max. 30 Ncm
Anzugsmoment (Deckelschrauben): max. 20 Ncm
Material:
Gehäuse: ABS UL 94-V0
Farbe: Schwarz

Abmessungen

17090B38T001-DS_01

Downloads

  • Datenblatt 17er Haube Größe 1 (9 pol.), (17090MxxTVPE-P.pdf)
  • Datenblatt 17er Haube Größe 2 (15 pol.), (17150MxxTVPE-P.pdf)
  • Datenblatt 17er Haube Größe 3 (25 pol.), (17250MxxTVPE-P.pdf)
  • Datenblatt 17er Haube Größe 4 (37 pol.), (17370MxxTVPE-P.pdf)
  • Datenblatt 17er Haube Größe 5 (50 pol.), (17500MxxTVPE-P.pdf)
  • Provertha Kunststoffhauben allgemeine Techn. Daten (D-Sub-PH-D.pdf)
