118DC Haube Vollmetall lang gerader und seitlicher Kabelausgang Rändelschrauben

118DC Haube Vollmetall lang gerader und seitlicher Kabelausgang Rändelschrauben

inkl. MwSt. zzgl. Versandkosten

S.110, Naming, Kategorie, 118DC, 118, DC

Auswahl zurücksetzen
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: Vollmetallhauben
  • Beschreibung
  • Technische Daten
  • Abmessungen

Beschreibung

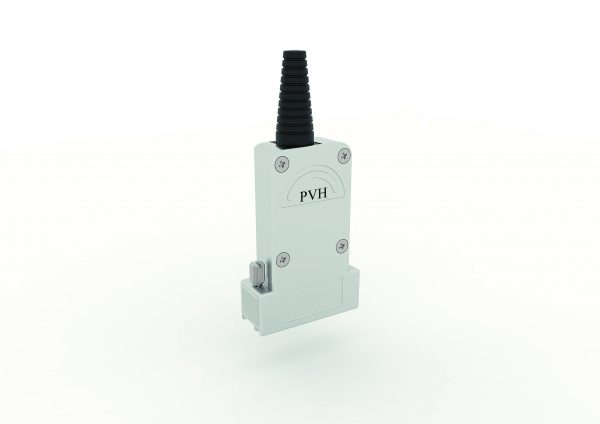

360° EMI/RFI Vollmetall-Haube (Serie 118DC)

großer Einbauraum  und 3 Kabelzugentlastungsoptionen

Diese D-Sub Haube ist  speziell ausgelegt für hochwertige vollgeschirmte D-Sub Verbindungsleitungen
und Sonderlösungen mit Beispielsweise integrierter Leiterplatte.
Weitere Merkmale sind die einfache Montage durch vormontierte Rändelschrauben.

Technische Merkmale

  • D-Sub Haube mit 180°- und 90°-Kabelabgang
  • Großer Einbauraum für Sonderlösungen mit z. B. Leiterplatten
  • 3 Zugentlastungs- und Schirmanschluss-Versionen
  • Interne Kabelklemme für kompakte Einbautiefe
  • Crimpflanschsystem für 360°-Schirmung
  • Crimpflanschsystem für vibrations- und torsionssicheren Kabelanschluss
  • Externe Kabelklemme für Sonderkabel bis Ø 14 mm
  • Vormontierte UNC 4-40 Rändelschraube (alternativ M3)
  • Vibrationssichere Verriegelung als Option durch Inbusschraube mit Federring

Technische Daten

Allgemein
Kabeldurchmesser:
4-12mm  (Externe K: 14 mm)
IP Schutzklasse: IP 20
Temperaturbereich: -20°C bis +90°C
Anzugsdrehmoment: max. 35 Ncm
Material
Gehäuse: Zink Legierung
Rändelschrauben / Deckelschrauben:
St vernickelt / St verzinkt

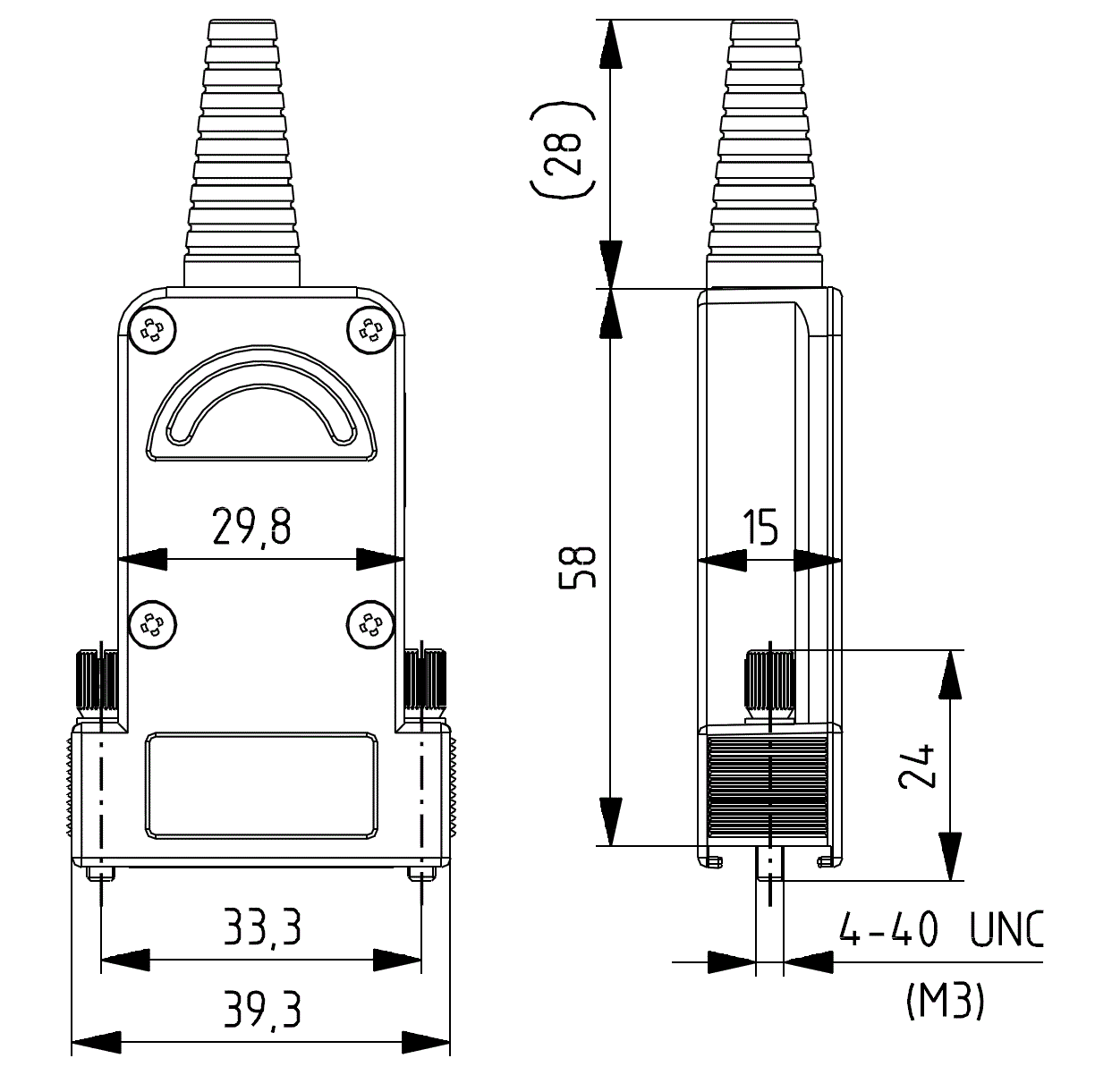

Abmessungen

118152DC25000-DS_01
