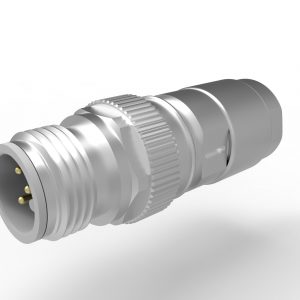

M12 A5-coded rear panel crimp flange

360° Shielding and vibration-/torsion-proof

Der neue vollgeschirmte M12 Kabelstecker Crimp für Hinterwandmontage in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren CAN /DeviceNet und Ethernet Power Anschluss und die störsichere Datenübertragung in Anwendungen mit sehr hohen Anforderungen wie z, B. an Schaltschranktüren in Transport und Bahntechnik.

Der vibrationssichere M12 CAN /DeviceNet und Ethernet Power Hinterwandanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
Zertifizierte Qualifikation nach DIN EN 61373 für Bahnanwendungen
Kunststoffe zertifiziert für Bahnanwendungen
360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
Verdrehsichere Montage durch Flächen am Gehäuse
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Zertifizierte Kunststoffe nach EN 45545 für Bahnanwendungen
Einfache Montage durch wenig Einzelteile

Technical Data

Steckverbinder	M12 gemäß/ acc. to IEC 61076-2-101
Codierung -Polzahl / Coding-Pin number	A-5
Strombelastbarkeit/ Current rating	4 A
Bemessungaspannung / Nominal voltage	50 V DC
Durchgangswiderstand / Contact resistance	≤ 5 mΩ
Isolationswiderstand / Insulation resistance	≥ 100 MΩ
Anschlussart Einzelader / Termination single wire	Gedrehte Crimp snap-in Kontakte/ Machined crimp snap-in contacts
Aderquerschnitt /Wire size	AWG 18 – 28
Kabelzugentlastung und Kabelschirmanschluß/ Cable strain relief and cable shield termination	Crimpflanschsystem mit Crimpeinsatz + Crimphülse/ Crimp flange system with crimp insert + crimp sleeve
Schutzart / IP protection	IP 67 (nur schraub-verriegelt /only screw-locked)
Temperaturbereich / Temperature range	mit Griffhülse/ with grip cap: –40° C bis/to +70° C ohne Griffhülse/ w/o grip cap: –40° C bis/to +85° C
Mechanische Lebensdauer / Mechanical lifetime	≥ 200 Steckzyklen / mating cycles
Schock und Vibrationssicherheit/ Shock and vibration proofness	DIN EN 61373 Kategorie 1, Klasse B/ DIN EN 61373Category 1, class B
Materialien/Materials
Gehäuse / Housing	Cu-Legierung vernickelt / Cu alloy Ni plated
Isolierkörper +Kontakthalter/ Insulator + contact holder	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2 I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2
Material/Material	Cu-Legierung / Cu alloy
Oberfläche/Plating	Ni/Au
Griffhülse/ Grip booth	TPE mit S3 und SR2 gemäß DIN 5510-2/ TPE with S3 and SR2 according to DIN 5510-2
Dichtungen/ Sealings	Elastomer
Gewinde Wandbefestigung/ Panel mount thread	M16x1
Gehäuse Aussen-6kt/ Wrench size housing	SW 19/ AF 19

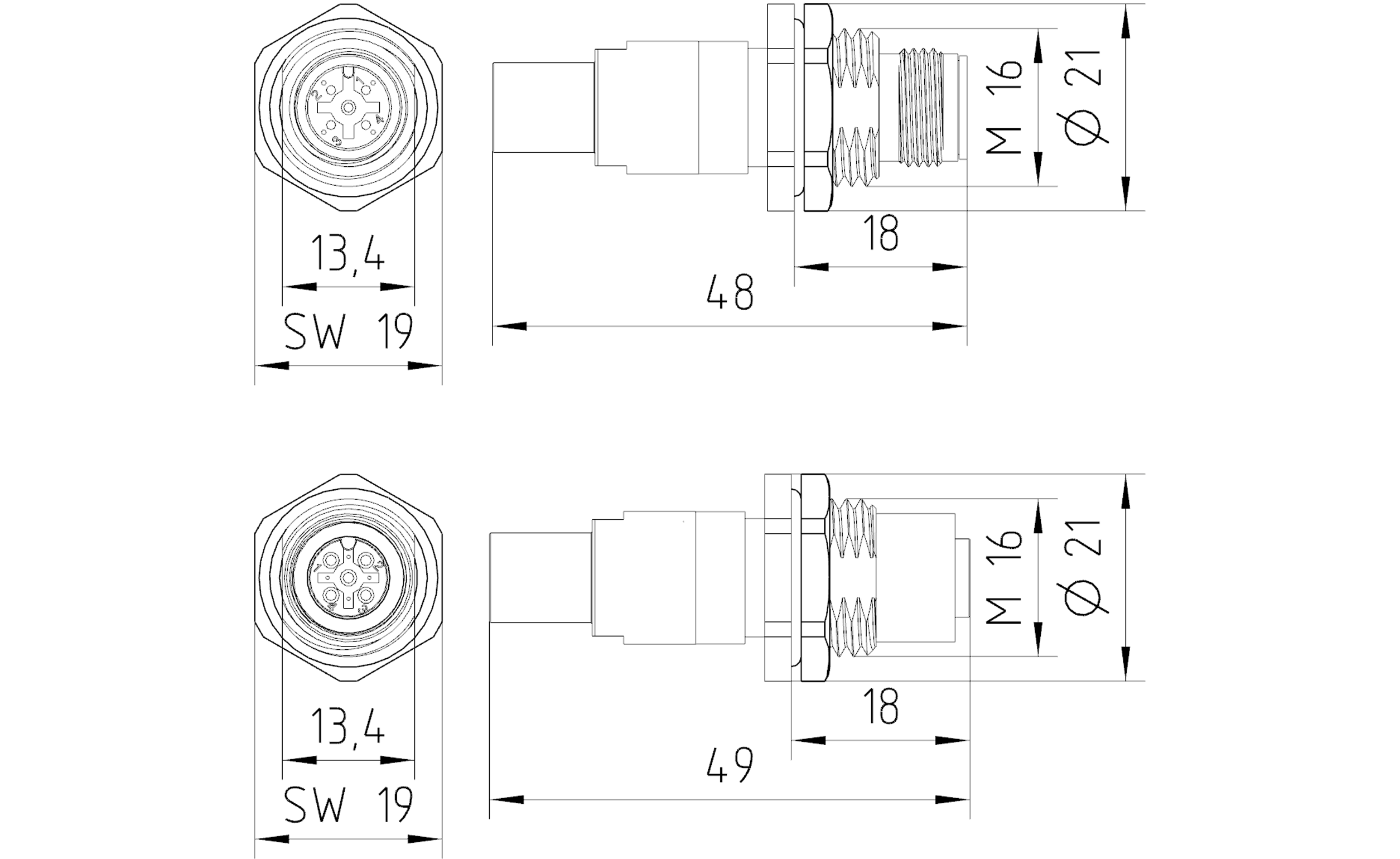

Aussenabmessungen /Outer dimensions in mm	56 x 21
